一辆行驶里程约19万km、车型代码为CPL 的2011年广汽本田雅阁轿车。用户反映：该车空调口不出风。
    检查分析：维修人员接车后首先进行试车，发现空调面板的显示和操作都没有问题，风量可以调节至最大挡位，但是鼓风机却没有任何反映，空调出风口也没有风吹出，确认故障与用户描述的一致。根据维修经验判断，故障有可能是因为线路短路、鼓风机自身故障、搭铁不良或者空调控制单元故障所引起的。

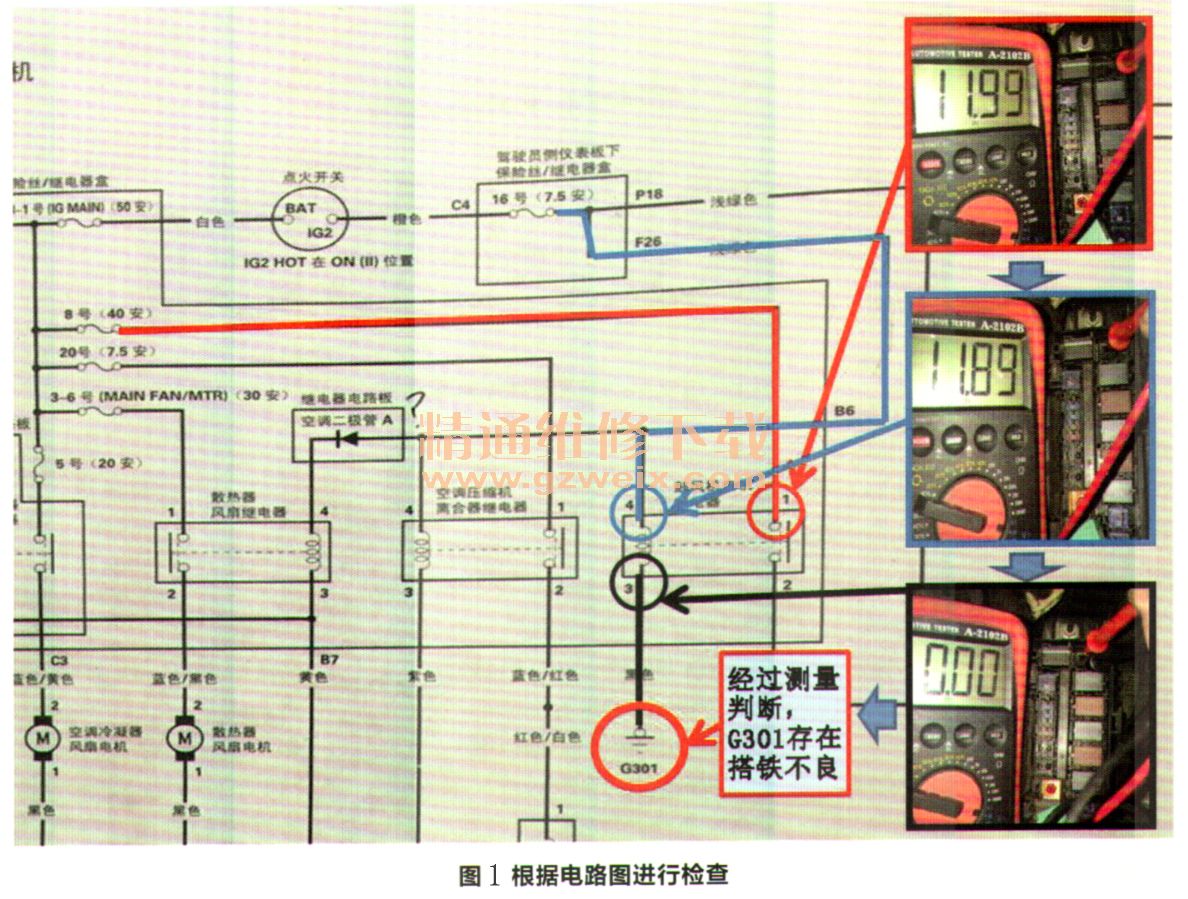

    查阅该车型的电路图，对鼓风机的熔丝进行检查，发动机舱中的8号熔丝（40 A）正常，驾驶员侧仪表板下方熔丝盒中的16号熔丝（7.5 A）也正常。维修人员接下来检查鼓风机的继电器，也正常。那故障很有可能就是线路问题引起的，于是根据电路图对相关线路进行检测（图1）。

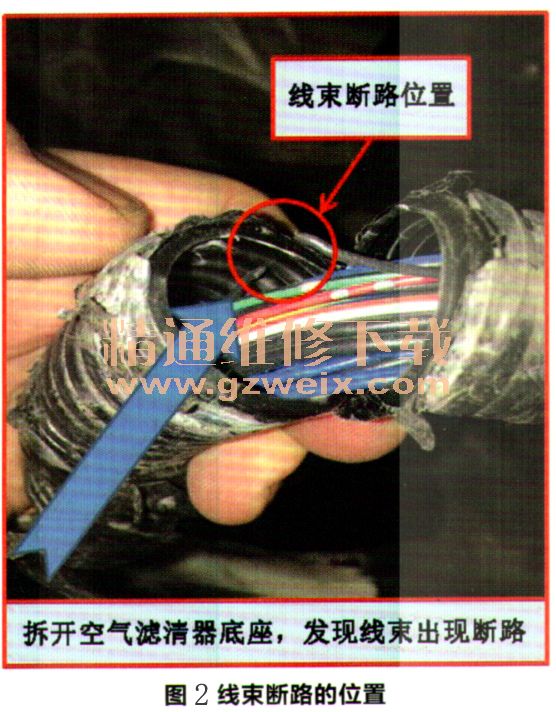

    通过测量后发现，G301搭铁点存在接触不良的情况。查看搭铁点后发现，G301搭铁没有问题，那故障应该就是线束问题了。顺着线束仔细检查，发现在空气滤清器底座位置的线束出现了断路的情况（图2）。

    故障排除：修复断路的线束后试车，故障排除。
