本田雅阁轿车不能启动故障检修
来源:本站整理  作者:佚名  2019-01-12 14:30:37



    一辆行驶里程超24万km、装备2. 0LLF20B1型发动机的2003年本田雅阁HG2000 (ACCORD2. 0EXI)轿车。车主反映:该车在跑一次长途后,出现发动机不能启动故障。
    故障诊断:接车后先试车,把点火开关转至“ST”位置,启动机能带动发动机,但发动机不能着车。根据故障现象,维修技师先用自诊断功能读取该车发动机电控系统的故障码。

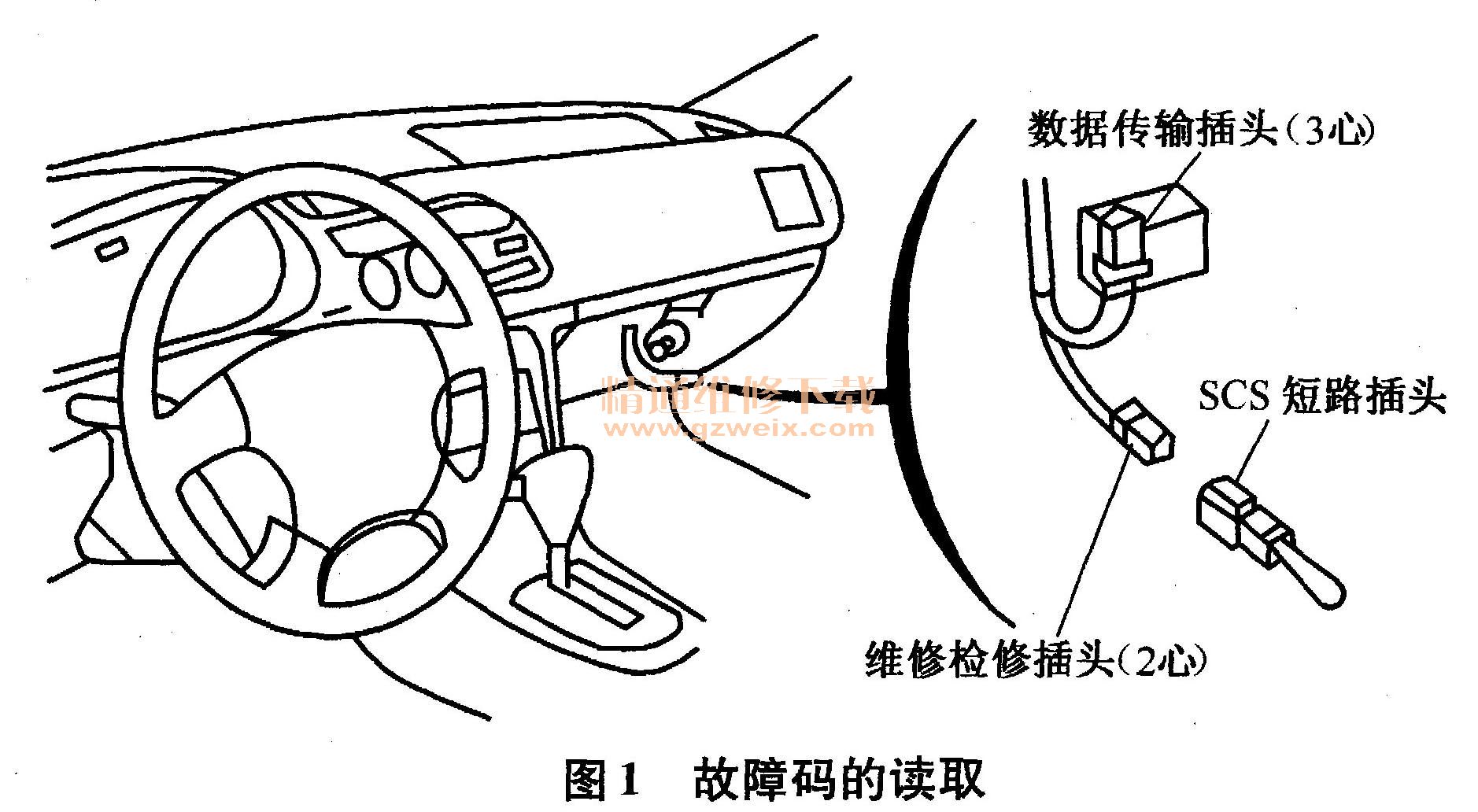

    将点火开关转至“OFF,位置,用SCS短路连接器(跨接线)连接维修故障检查连接器(位于杂物箱下方),如图1所示。

    将点火开关转至“ON”位置,仪表板上的发动机电控系统故障指示灯开始闪亮,以显示故障码。读取故障码为43。故障码的含义是燃油泵控制线路故障(或燃油供给系统故障)。
    根据故障码的显示,检测燃油压力。连接油压表,启动发动机,发现油压表油压显示为0。反复将点火开关由“OFF,转至“ON”位置,在油箱加油口处听燃油泵运转声音,结果没有听到声音。这就说明燃油泵没有工作。而导致燃油泵不工作的原因主要有燃油泵损坏、控制燃油泵的线路或燃油泵继电器有问题。
    该车的燃油泵继电器与主继电器在一起。其原理图如图2所示。其工作原理如下:①接通点火开关时,主继电器线圈L:通电,使触点S1闭合,将发动机控制单元(ECM) ,喷油器和线圈L:与蓄电池相连接。②在点火开关刚接通但未启动时,ECM控制燃油泵继电器线圈玩与搭铁接通2s,S2闭合,使燃油泵通电工作2s,以使供油管路中建立油压,以利于发动机启动。③在发动机运转时,ECM控制A16始终搭铁,使线圈L2保持通电,S2保持闭合,使燃油泵持续通电工作。④当发动机熄火后,但点火开关未断开时,ECM因未接收到发动机的转速信号而立即使燃油泵继电器线圈L2断开,S2断开,燃油泵也就立即停止工作,避免了燃油泵在发动机熄火后继续运转。

    根据分析主继电器的工作原理和以往修理此例故障的经验,维修技师认为燃油泵损坏的可能性不大,所以,先对燃油泵控制线路进行以下检查:①先拆下燃油泵线插头,测量线束侧,当启动发动机时,没有12V电源电压。②从车上找到主继电器(在驾驶员侧仪表板下),取下主继电器。③将蓄电池的正极与主继电器的2号端子连接,蓄电池负极与继电器的1号端子连接,检查继电器的5号端子与4号端子导通情况。结果不导通。于是怀疑L:可能有断路,通过用万用表的检查,确定主继电器线圈L2有断路故障。更换新的主继电器后,重新把主继电器安装到车上,发动机启动顺利,故障彻底排除。
    维修总结:此车的故障主要是油泵继电器损坏,燃油泵不供油,造成发动机不能启动。
