一辆行驶里程约3.6万km的2014年广汽本田凌派轿车。该车进店报修刮水器不工作的故障。
    故障诊断：接车后试车，将刮水器开关置于低速挡、高速挡及间歇挡，刮水器均不工作；将刮水器置于洗涤挡，洗涤器电动机能够正常喷出洗涤液，但刮水器仍不工作。用故障检测仪（HDS）检测，无故障代码存储；查看相关数据流（图1），发现刮水器开关状态为“打开”时，水器电动机指令状态为“关闭”，说明多路集成控制器（MICU）接收到了刮水器开关信号，但没有发出指令；对刮水器执行元件测试，刮水器仍不工作。诊断至此，怀疑MICU损坏，无法发出刮水器电动机工作指示。

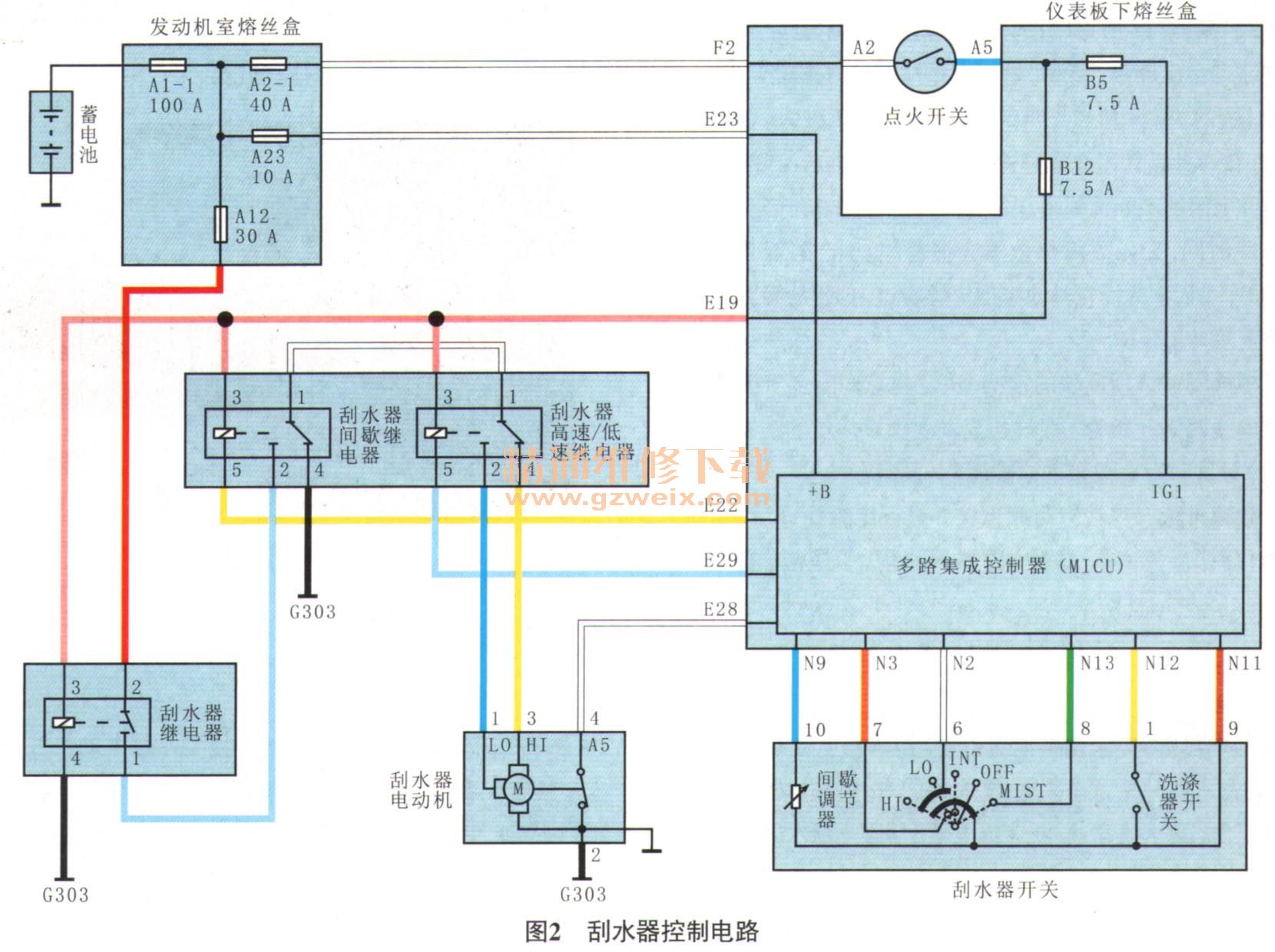

    分析图2可知，接通点火开关后，刮水器继电器工作，此时将刮水器开关置于低速挡，MICU控制刮水器间歇继电器和刮水器高速／低速继电器工作，刮水器电动机低速运转；将刮水器开关置于高速挡，MICU只控制刮水器间歇继电器工作，刮水器高速／低速继电器工不作，刮水器电动机高速运转。

    了解刮水器高、低速控制原理后，直接给仪表板下熔丝盒端子E22搭铁信号，刮水器电动机高速运转；再直接给仪表板下熔丝盒端子E29搭铁信号，刮水器电动机低速运转；检查仪表板下熔丝盒导线连接器，连接可靠，且端子不存下松动、氧化等异常现象。诊断至此，确定MICU损坏。
    故障排除：更换仪表板下熔丝盒（MICU集成在仪表板下熔丝盒内）后试车，刮水器工作正常，故障排除。

相关资料：2014年本田凌派原厂维修手册
