本田雅阁轿车SRS警告灯突然点亮
来源:本站整理  作者:佚名  2014-11-19 10:50:42

    一辆行驶里程超30万km的1999款本田雅阁轿车。用户反映:该车辆在行驶时SRS警告灯突然亮起,此后就一直亮着不能熄灭。
    故障检修:
    (1)故障原因分析
    SRS警告灯突然亮起,说明SRS电控系统出现了故障,可能的故障原因有:
    1) SRS系统电源电压过低或线路有故障。
    2) SRS气囊组件线路有断路或搭铁故障。
    3)碰撞传感器或其线路有接触不良或短路故障。
    4) SRS控制器有故障。
    (2)故障检修方法

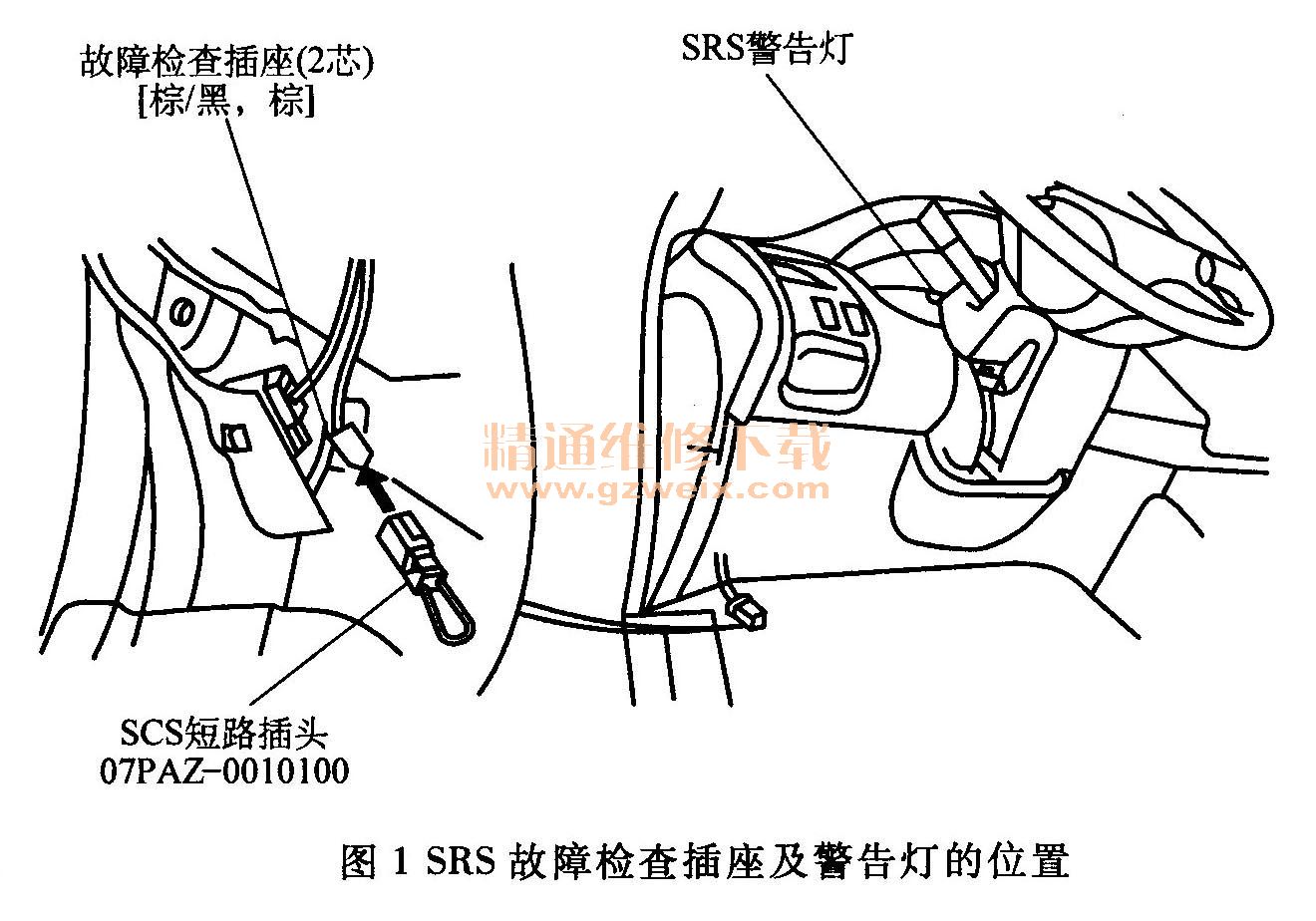

    1)读取故璋码。关闭点火开关后等待约10s,将SRS自诊断故障检查插座用短路插头短接(图1);再接通点火开关,仪表板上的SRS警告灯闪示故障码1-1,表示驾驶席侧气囊充气装置线路有断路故障。

    2)检查驾驶席侧气囊组件有无断路。采用模拟电阻法检查气囊组件断路故障,方法如下:
    ① 开蓄电池负极电缆,约3min后,断开驾驶席侧气囊组件插接器(图2)。

    ②用一个专用的短路接头(有20电阻)与气囊组件插头(螺旋线盘侧)连接,重新连接蓄电池
    ③进行清除故障码操作,以消除故障码。
    ④接通点火开关(ON),看SRS警告灯是否亮起6s后熄灭,如果SRS警告灯熄灭,说明气囊组件有断路故障或有电阻增大的故障;实际结果为SRS警告灯不熄灭,且仍然有故障码1-1,说明螺旋线盘或气囊组件与SRS ECU之间的连接线路有接触不良或断路之处。
    3)检查螺旋线盘有无断路。采用模拟电阻法检查螺旋线盘断路故障,方法如下:
    ①将螺旋线盘连接SRS ECU的插接器拔下(图3)。

    ②用专用的短路接头与螺旋线盘插头(SRS ECU侧)相接。
    ③进行清除故障码操作,消除故障码。
    ④接通点火开关(ON),看SRS警告灯是否亮起6s后熄灭,结果为SRS警告灯熄灭,说明螺旋线盘有断路故障或有接触不良之处。
    (3)故障处理措施
    更换螺旋线盘,接通点火开关后,SRS警告灯亮起6s后熄灭,故障排除。
    故障分析:
    第3)步检查在接通点火开关(ON)后,SRS警告灯不熄灭,且仍然有故障码1-1,则说明螺旋线盘与SRS ECU之间的连接线路或SRS ECU有故障,需检查螺旋线盘与SRS ECU之间的线路有无接触不良或断路之处,若线路正常,则需要更换SRS ECU再试了。
    广州本田雅阁轿车SRS自诊断系统可通过SRS警告灯的闪烁次数来显示故障码,具体操作方法如下:
    1)关闭点火开关后等待10s,然后将SRS自诊断系统的故障检查插座用短路插头短接(图1)。
    2)接通点火开关,SRS警告灯亮起约6s后熄灭,然后SRS警告灯将闪示故障码。SRS系统故障码由主码和副码两位组成,主码由脉宽1.2s左右的长闪烁次数表示,副码则由约0.3s脉宽的短闪烁表示。
    故障码的显示方式为:如果有多个故障码,则是从最近发生的故障开始显示,可依次闪示3个故障码;对于持续性故障,SRS警告灯将会重复闪示故障码,闪示的方式如图4所示;对于间歇性故障,SRS警告灯只会闪示一次故障码,然后灯一直亮着(图5) ;如果SRS电控系统既有持续性故障,又有间歇性故障,则SRS警告灯只闪示持续性故障码;如果系统正常(无故障码),则SRS警告灯一直亮着(图6)。




[1] [2]  下一页
