一辆行驶里程约14.2万km的本田雅阁2.3L型轿车。该车接通点火开关（ON）时，SRS警告灯不亮。
    故障检修：
    （1）故障原因分析

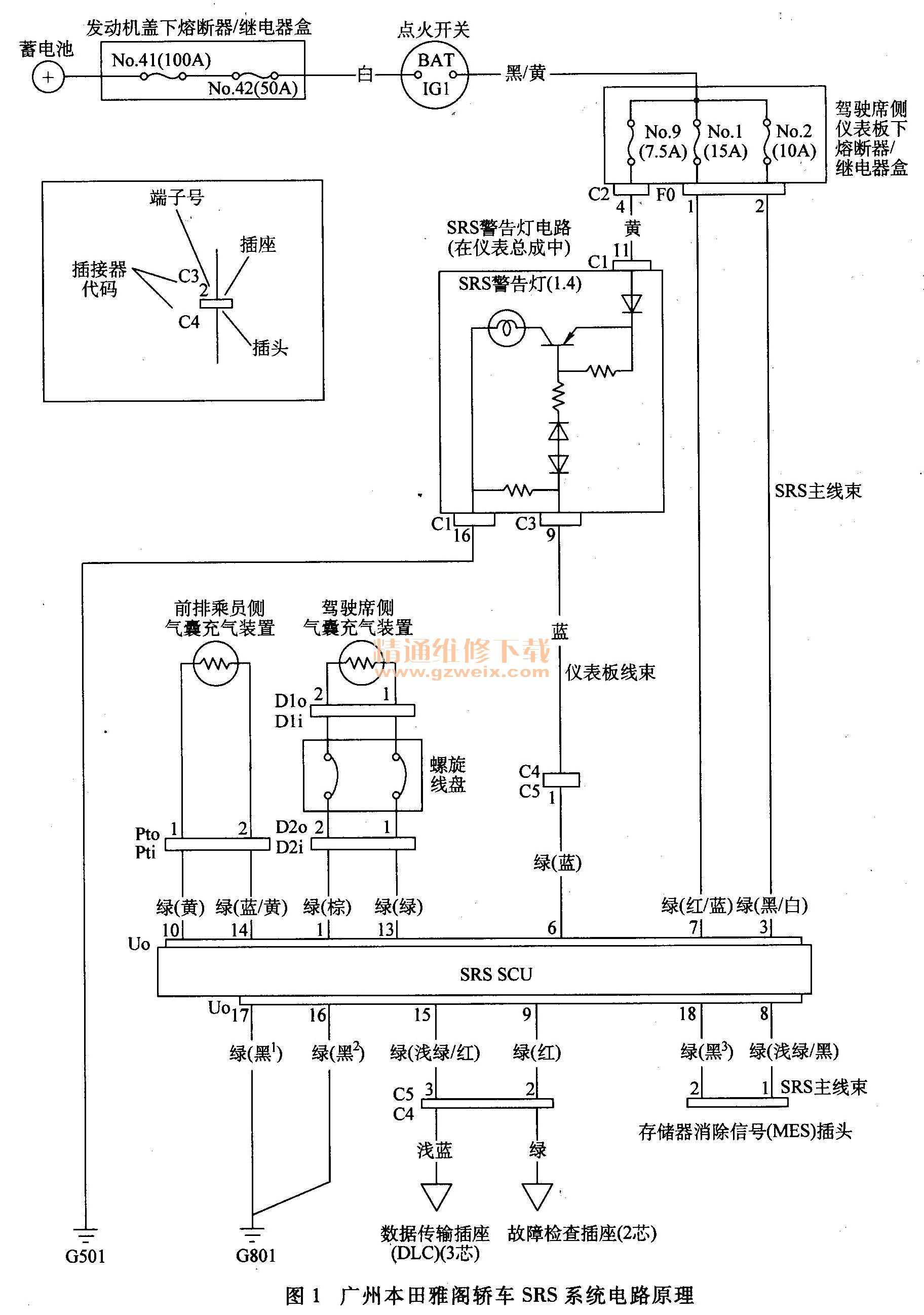

    该车SRS系统电路如图1所示，接通点火开关时警告灯不亮的可能原因主要有：

    1）仪表板下熔断器／继电器盒内的9号熔断器（7. 5 A）断路。
    2）熔断器／继电器盒至仪表板总成之间的线路有断路或短路。
    3）仪表板总成的搭铁线路有断路。
    4）仪表板总成与SRS控制装置之间的线路有断路。
    5）仪表板内的SRS警告灯已损坏。
    （2）故障检修方法
    1）检查驾驶室内仪表板下熔断器／继电器盒中的9号熔断器，正常。
    2）用万用表电阻档测量仪表板线束22芯插头的16号端子与搭铁之向、的电阻，导通，说明SRS警告灯电路搭铁线路良好。
    3）接通点火开关，用万用表直流电压档测量仪表板线束22芯插头的11号端子对搭铁电压，为0V，而正常情况应为蓄电池电压，这说明，仪表板之前的SRS警告灯电源线路有故障。
    4）用万用表直流电压档测量9号熔断器对搭铁电压，有12V电压，说明熔断器至仪表板之间的线路有断路故障。
    5）寻找断路之处。仔细检查发现，是熔断器插座严重氧化，致使熔断器与插座之间接触不良，故障原因找到。
（3）故障处理措施
    用细砂纸将熔断器插座表面的氧化层清洁干净，插回熔断器及仪表板22芯插头，接通点火开关，SRS警告灯亮起，并在约6s后自动熄灭，故障排除。
    故障分析：由于SRS警告灯不亮，无法通过SRS警告灯闪示故障码，需要按照故障率的高低、检查的难易程度安排故障检查的先后次序，逐个检查可能的故障部位，逐步缩小故障的范围并最终确认故障。
