一辆行驶里程约12.9万km的2006年广州本田雅阁2. 4L轿车。用户反映：该车压缩机能够正常启动，但空调不凉，冷凝器风扇没有工作。
    故障诊断：
    1）首先检查发动机舱盖下熔断器／继电器盒的9号熔丝（20A）和30号熔丝（7.5A），均正常。
    2）拆下冷凝器风扇继电器，进行测试，没有发现异常。
    3）如图34所示，测量冷凝器风扇继电器4P插头1号端子与车身的电压为12V，说明冷凝器风扇熔丝到继电器电源线路正常。

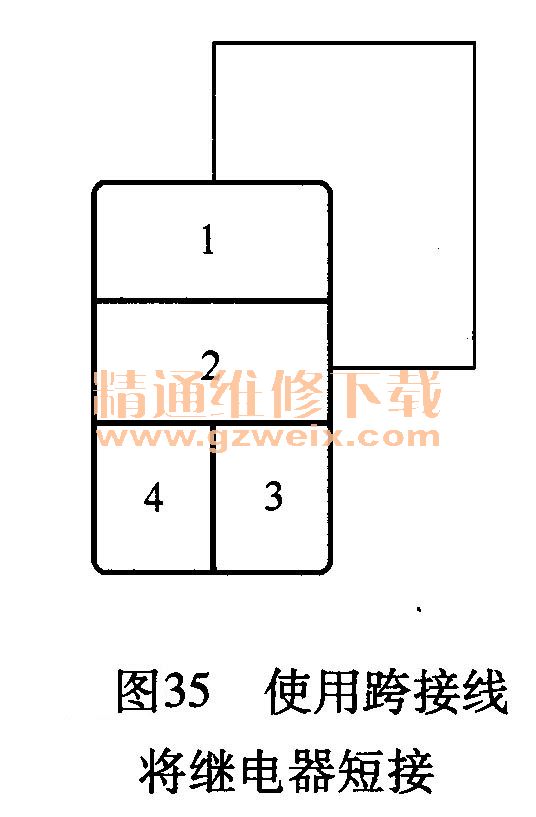

    4）如图35所示，将冷凝器继电器插座使用跨接线短接，冷凝器风扇依然不转，说明继电器2号端子与冷凝器风扇电路之间存在断路或短路故障。

    5）将冷凝器风扇2P插头断开，将试灯一端接蓄电池负极，另一端接冷凝器风扇2号端子，试灯正常点亮，说明电源线路正常，可能1号端子与车身搭铁出现故障或电动风扇故障。
    6）如图36所示，使用万用表检测冷凝器风扇插头1号端子与车身之间导通，说明1号端子与车身搭铁没有出现故障，故障只存在于冷凝器风扇电动机。

    7）为了进一步确认故障的准确性，给冷凝器风扇电动机2号端子接蓄电池正极，1号端子接蓄电池负极，电动机没有任何反应，确定故障在冷凝器风扇电动机。
    8）更换冷凝器风扇电动机，起动发动机并打开空调，制冷系统恢复正常，故障排除。
