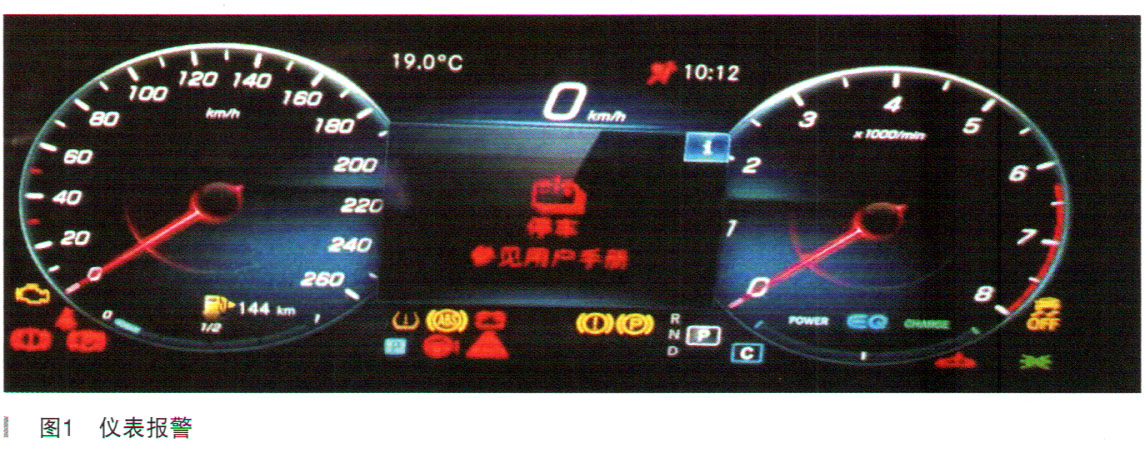

故障诊断：此车为刚交的新车，客户投诉抱怨大，所以尤为重视。接车后验证故障现象，果不其然，仪表48V蓄电池报警，如图1所示。并且发动机不能启动。

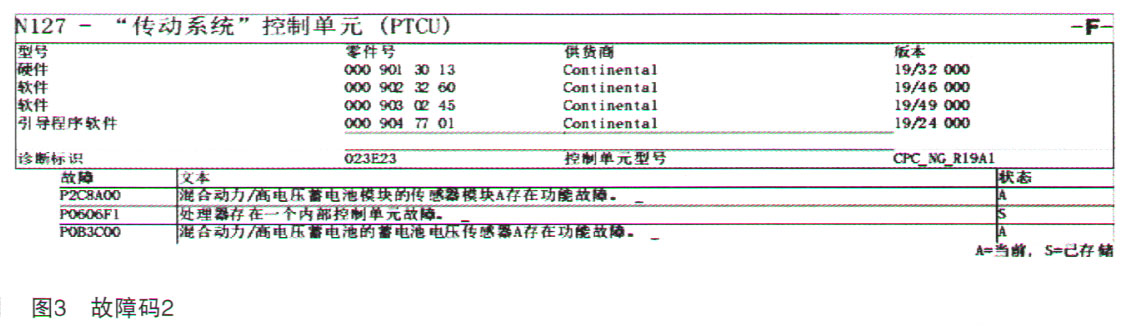

    连接诊断仪读取故障码，如图2～图4所示。





    大致可以看出就是一个48V相关的故障。要解决故障首先就要搞清楚设计的原理，奔驰48V系统是一个比较新的系统，接下来我们就讲一讲它的相关系统原理。

    此车型的48V系统由48V蓄电池G1/3、直流／直流转换器N83/1、M1/10启动发电机组成。48V蓄电池跟普通蓄电池功能一样，是存储电能用的；直流／直流转换器转换电能的，它把12V蓄电池来的电转换为48V，把48V的电转换为12V，送一给低压蓄电池。启动发电机的功能既是启动机又是发电机。

    48V系统相关的控制原理图，如图5所示。
