奔驰S600头枕无法复位
来源:本站整理  作者:佚名  2013-03-04 18:53:11

   一辆行驶里程约4.5km,配置275发动机、7226变速器的奔驰S600轿车。

    客户反映:该车头枕不能复位,之前去过两家4S店都末修好。



新款奔驰S级轿车带爆开式头枕,在受到撞击时,头枕会爆开托住头部,给颈部以支撑。



    这辆车原来在其他修理厂修的事故,头枕没有复位,后去多家4S店也没有解决,所以来我们这看石是否能解决。

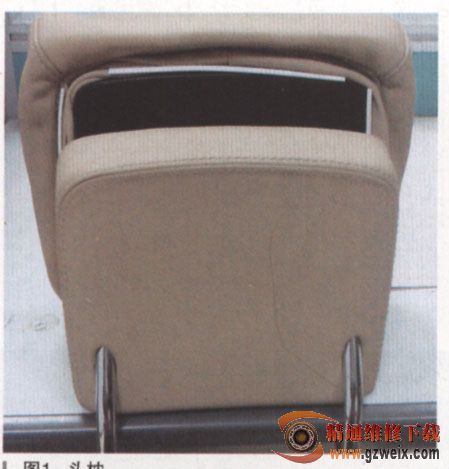

    正常的头枕爆开,上方的一个小孔用小长起子戳进去向下按压,听见啪的一声,拿出起子,压回头枕。在这里经过反复做都不行,如图1所示。



    仔细想想头枕机构就这么简单,正常情况下很好复位。在经过这么多店维修都没有修好,想到是里面部件应该有问题,可关键是头枕本身不好分解。查有关的资料和WIS都不告诉你怎么分解,如果人为去分解担很大风险,为了解决客户的问题,我们就反复仔细的研究,最后把头枕分解。



      步骤如下:

      首先观察先从正面拆起,一共是两道塑料片卡在卡子里面,一一取下如图2所示。

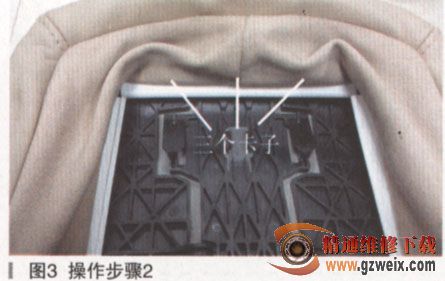

    接着按压头枕中间上部确保3个卡子都出来,然后往上拍出头枕前音仔,如图3所示。

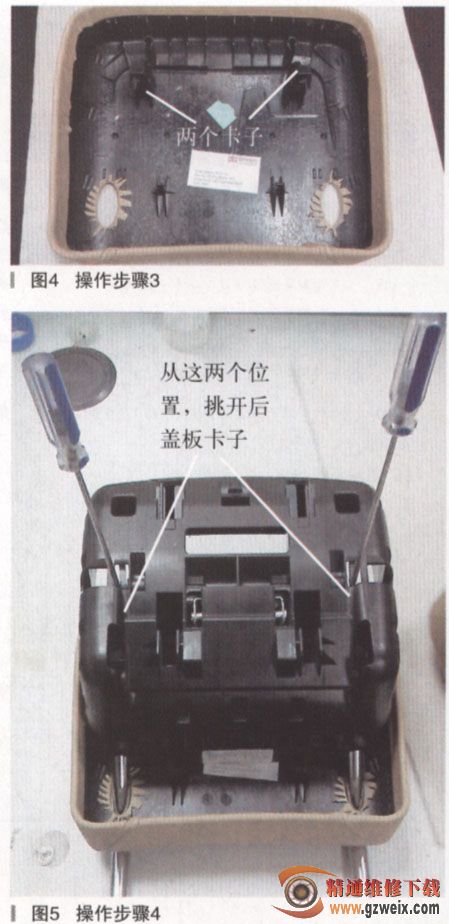

    然后准备取出头枕后部,这是最难的一步,不小心的话容易把卡子弄坏。开始时,我们也不知道怎么弄下来,经过慢慢研究,最后观察发现头枕后盖上有两个倒卡,如图4所示。



    最后发现从这两个位置正好能剔出卡子,如图5所示。



    往下按压起子,听见声音,另一个人用起子往上翘起头枕,如图6所示。



    拆下来是这个样子,观察发现头枕的磁片脱落这是正常情况,如图7、图8所示。



[1] [2]  下一页
