一辆行驶里程约4.5万km、底盘号为LE4205148,搭载274的发动机的奔驰C300轿车。该车因后备箱打不开而进厂检修。
故障诊断:接车后陪同客户一起试车,发现操作后备箱上的后备箱开关,后备箱没有反应,也听不到后备箱盖锁解锁的声音。但是操作驾驶人侧车门上的后备箱开关及遥控钥匙,都可以打开后备箱盖,这说明后备箱盖锁是正常的。操作后备箱上的后备箱开关,同时查看相关实际值,发现后备箱开关的实际值没有变化,这说明后SAM控制单元没有接收到后备箱开关的信号。根据上述检查结果推断故障点应该在后备箱上的后备箱开关及其相关线路上。

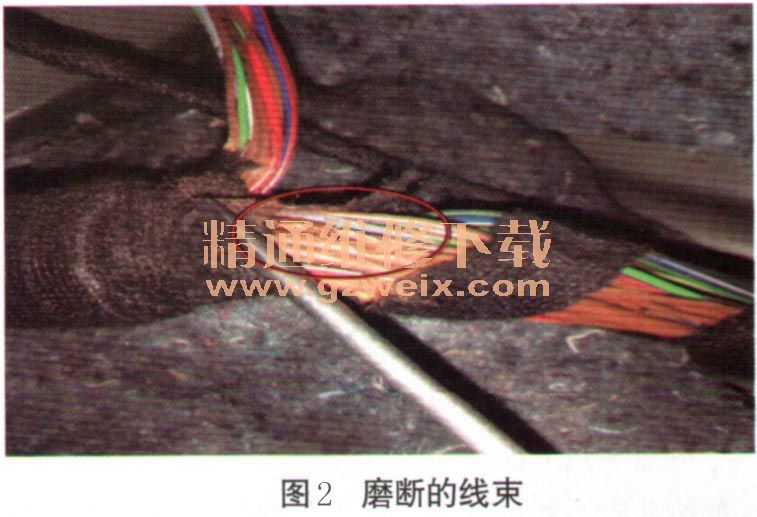

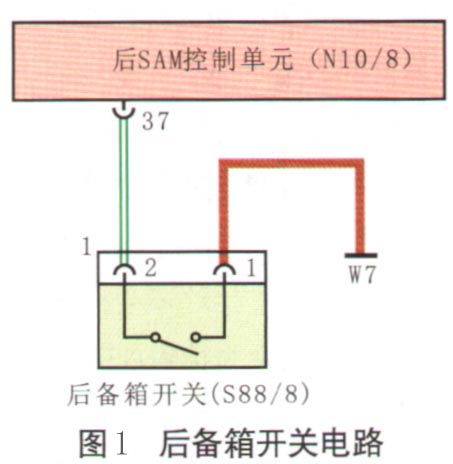

尝试更换后备箱开关,试车,故障依旧,排除后备箱开关损坏的可能。于是根据后备箱开关的电路(图1)对线路进行测量。测量后备箱开关(S88/8)导线连接器端子2与后SAM控制单元导线连接器端子37之间的电阻,为0.3Ω,正常。测量S88/8的端子1和搭铁之间的电阻,为∞,说明搭铁线路存在断路。拆开后备箱内右侧内衬,顺着线束走向查找,果然发现一处线束已磨断(图2)。
故障排除:对破损线束进行处理并重新固定后试车,后备箱能够正常开启,故障排除。
