奔驰C180轿车无法启动故障检修
来源:汽车维修技师  作者:佚名  2018-07-21 07:55:38

    一辆行驶里程约12.2万km的奔驰C180 轿车。客户反映:该车辆无法启动,插入钥匙启动车辆,发动机没有任何反应。

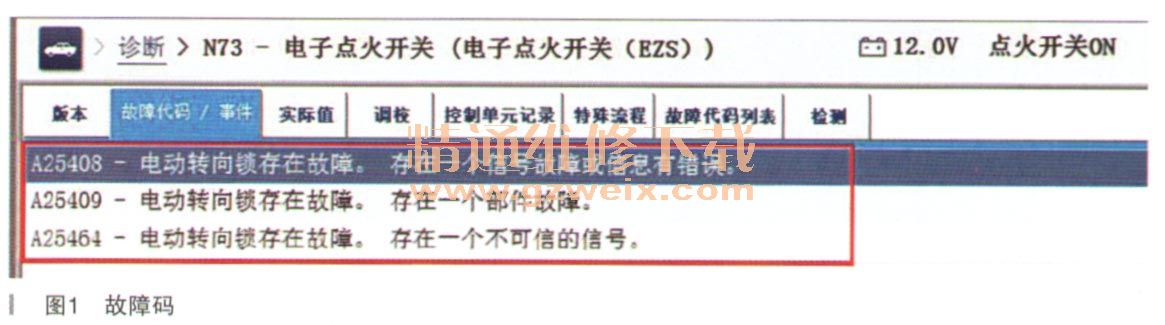

    故障诊断:接到车辆后,根据客户的描述,陪同客户一起进行车辆功能检查。钥匙插入点火开关EZS中,启动时车辆没有任何反应,启动机不转,钥匙在1挡或2挡时,仪表上警告指示灯也不亮。驾驶员座椅可以正常移动调节,但是车辆方向盘不能转动,车辆方向盘一直在锁止位置。接着技师连接奔驰诊断仪读取故障码:A25408电动转向锁存在故障,存在一个信号故障或信息有错误;A25409电动转向锁存在故障,存在一个部件故障;A25464电动转向锁存在故障,存在一个不可信的信号。故障码显示如图1所示。

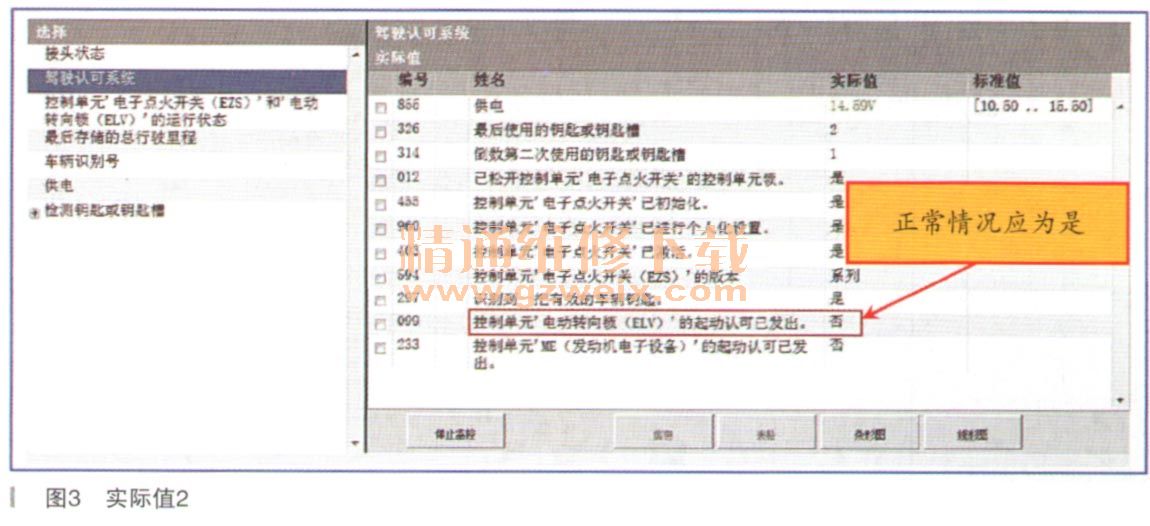

    然后技师使用奔驰诊断仪读取点火开关实际值,钥匙开到2挡时,发现点火开关EZS控制单元的接头状态,接头15R和接头15均显示关闭状态(如图2所示),不正常。

    读取点火开关EZS驾驶认可系统状态,控制单元电动转向(ELV)锁启动认可已发出显示为否(如图3所示),数据值不正常。

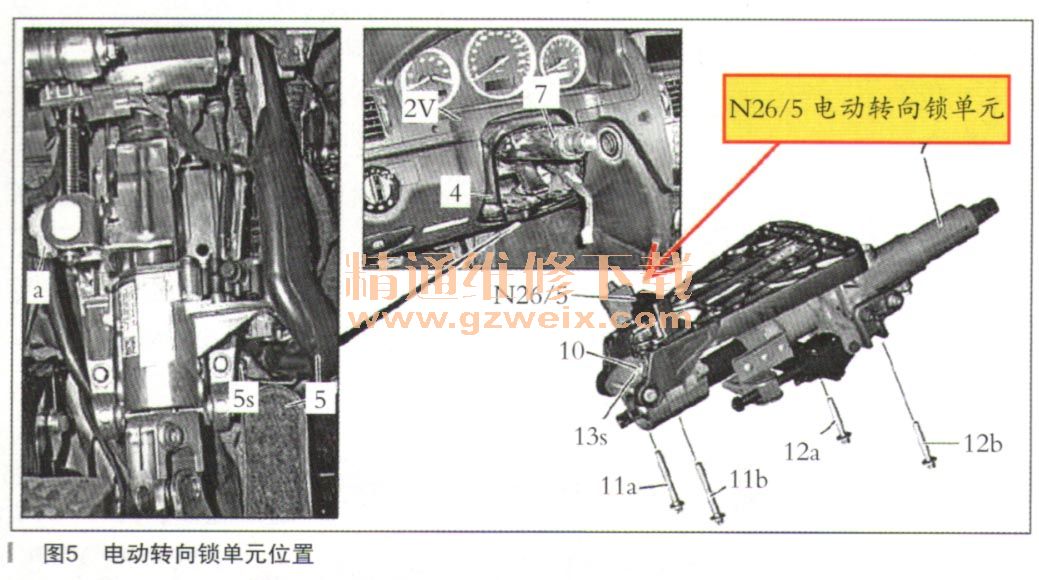

    根据故障现象,故障码和实际值分析可能的原因:①点火开关EZS控制单元和N26/5电动转向锁单兀之间线路故防;②N26/5电动转向锁单元供电回路故障;③N26/5电动转向锁单兀损坏;④点火开关EZS控制单元损坏。然后技师按照WIS要求拆下N26/5电动转向锁单元的插头,结合电路图(如图4所示)用电压表测量N26/5电动转向锁单元供电为12.3V,正常。接着用电阻表测量N26/5电动转向锁单元搭铁线,电阻值为0.3Ω,正常。根据电路图进行测量点火开关EZS控制单元和N26/5电动转向锁单元之间线路,0.2Ω无断路、无短路,正常。这些都正常,那么可能是转向锁内部出故障了,然后技师拆下转向管柱、N26/5电动转向锁单元,安装位置如图5所示。若N26/5电动转向锁单元故障坏在卡死的位置,N26/5电动转向锁单元的螺丝不能顺利拆除,只能破坏N26/5电动转向锁单元螺丝才可以拆下,当然这种方法只适合更换N26/5电动转向锁单元时才适用。那么有没有不破坏N26/5电动转向锁单元,或者不影响修复好N26/5电动转向锁单元后可以正常使用的拆装的方法呢?答案是肯定的,有。那么请关注《汽车维修技师》杂志以后的维修案例,技师会详细介绍不影响修复后正常使用的拆装的方法技巧。

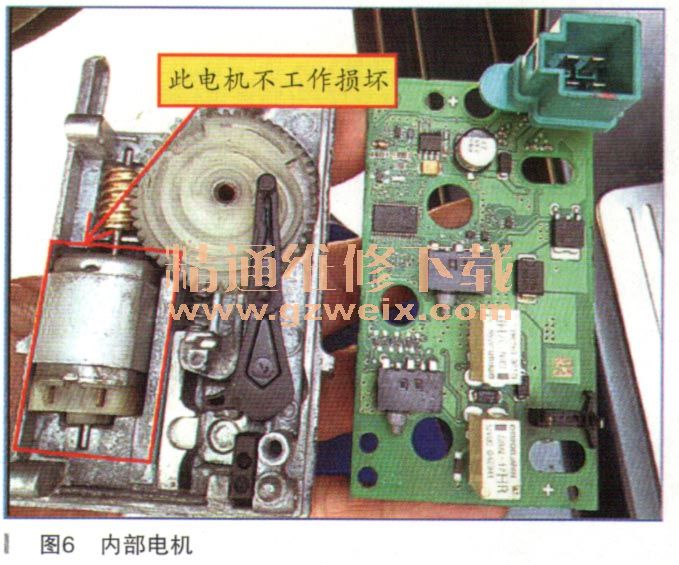

    拆下N26/5电动转向锁单元后,解体转向锁,检查方向盘转向锁电机(如图6所示),发现电机炭刷严重磨损。至此发现问题的根木原因,电动转向锁内部电机严重磨损,导致无法正常解锁,无法发出正常的解锁信号,EZS不能收到N26/5电动转向锁单元的解锁位置信号,导致车辆无法启动

    故障排除:更换电动转向锁内部电机,重新装配好后,开钥匙开关时转向锁可以正常工作了,可以听到转向柱下部有解锁的声音。接着也可以正常启动发动机了,至此故障排除。
