故障诊断：接上宝马诊断仪ISTA，读出空气悬挂模块内有4个故障码，分别是482963 （VDP：压缩机继电器一超过最大接通时间）、482953 （VDP：蓄压器电磁阀一超过最大接通时间）、48292C（VDP：放气阀一超过最大接通时间）、483104（VDP：车辆极高一右前）。

    这辆车比以往的宝马7系F02底盘的空气悬挂更加完善一些，以往的7系F02底盘的空气悬挂系统只有后面两个轮是装配空气悬挂，而这辆7系G12是4个轮都装配了空气悬挂。我们先来了解一下它的结构和部件安装的位置，清楚了这些对后面的诊断故障有很大的帮助。

    供气装置包括：带温度传感器的压缩机、空气干燥剂、带压力传感器的阀体、排气阀，如图1所示。

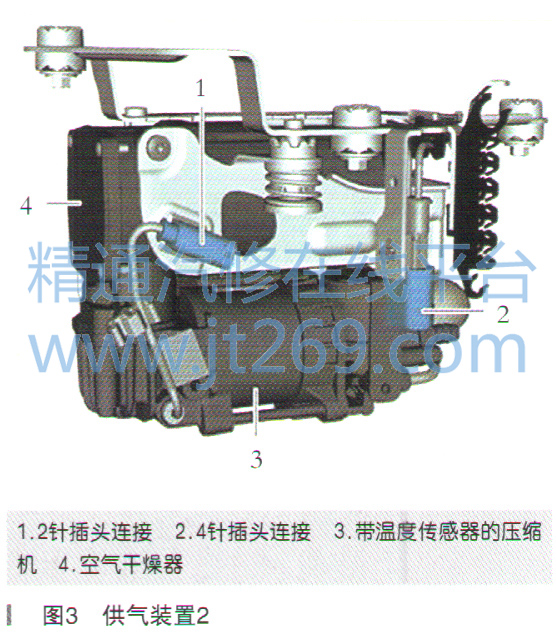

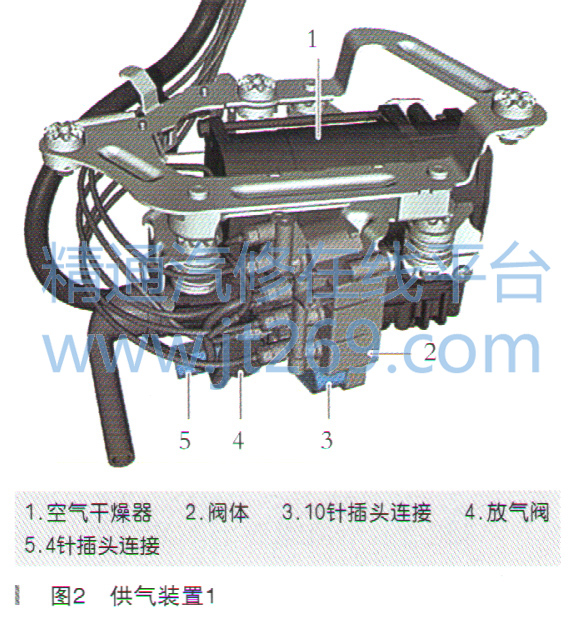

    压缩机针对1700kPa压力设计。安装在压缩机上的空气干燥器预防结冰。5个电磁阀内置于阀体内。4个电磁阀用于单个空气弹簧。1个电磁阀用于两个蓄压器。在阀体内有压力传感器，该压力传感器监控两个蓄压器内的压力，另外还可以监控所有系统压力（例如各个空气弹簧内的），排气阀控制车辆下降，如图2～图4所示。
