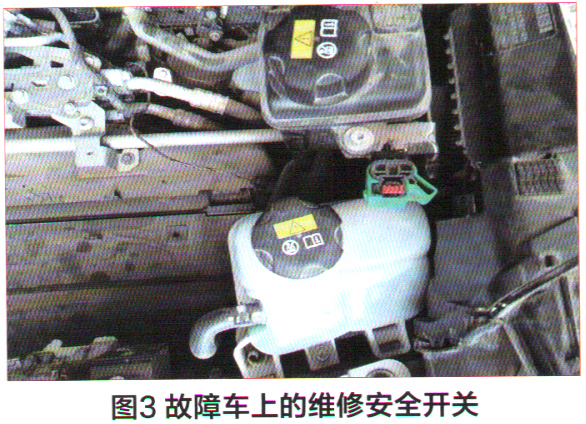

断开前机舱左侧的维修安全开关（图3），同时拆卸前机舱右侧的低压12V蓄电池，拔下后部机舱内的高压线束，使用绝缘电阻测试仪测量各高压线束的绝缘电阻，发现连接到电动高压空调泵高压线束的绝缘电阻值较低。检查连接到空调泵的高压线束，未发现明显变形，单独测量该段高压线束，绝缘阻值大于1GΩ。初步判断是电动高压空调泵不良，导致绝缘电阻低于第一阈值。为了进一步验证，维修人员拔下高压空调泵，重新连接蓄电池负极和安全开关，打开点火开关，此时虽然不能上电，且组合仪表上的READY灯不点亮，但是绝缘电阻值过低的故障码却没有再次出现。维修人员更换高压空调泵（图4）后，对高压系统进行复位，完成上电操作，READY灯正常点亮，使用诊断仪器检测，系统也没有出现绝缘电阻过下氏的故障码。



    在加注制冷剂时，维修人员发现空调系统无法开启，电动空调压缩机仍然不工作。使用诊断仪器对全车控制单元进行扫描，未发现有相关的故障码。根据空调系统的电路图（图5），检查高压空调泵上的低压插头，12V电源线、搭铁线路均正常，测量2号针脚LIN控制线的波形也正常。

    仔细查看高压系统线路图，发现电控辅助加热器（PTC）与电动空调高压泵均由400V的高压电驱动，该熔丝位于EME电机电子装置）内部。结合故障码“801383-电控辅助加热器（高压）由于识别到高压车载网络中的低电压而关闭”，基本可以判定电控辅助加热器与高压空调泵均无高压电，从而导致这两个高压部件不工作。拆检EME电机电子装置，使用万用表测量EME内部的熔丝，发现该熔丝已经断路（图6）。换上通型号的熔丝（80A/400V）后试车，该车空调系统恢复正常，故障被彻底排除。
