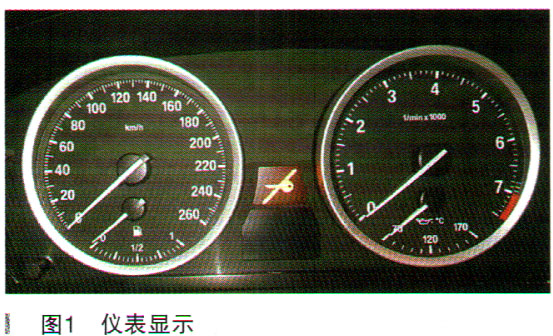

一辆行驶里程超26万km、配置N54B30A发动机、ZF6HP变速器的2009年宝马X6。车主反映：该车一键启动不工作，钥匙必须插入卡槽内，才能启动发动机，如果不插入卡槽内，直接按压启动键，仪表不工作，相关指示灯都不亮，只显示如图1所示。
故障诊断：将钥匙插入卡槽内启动车辆，首先扫描一下全车控制单元，如图2所示。

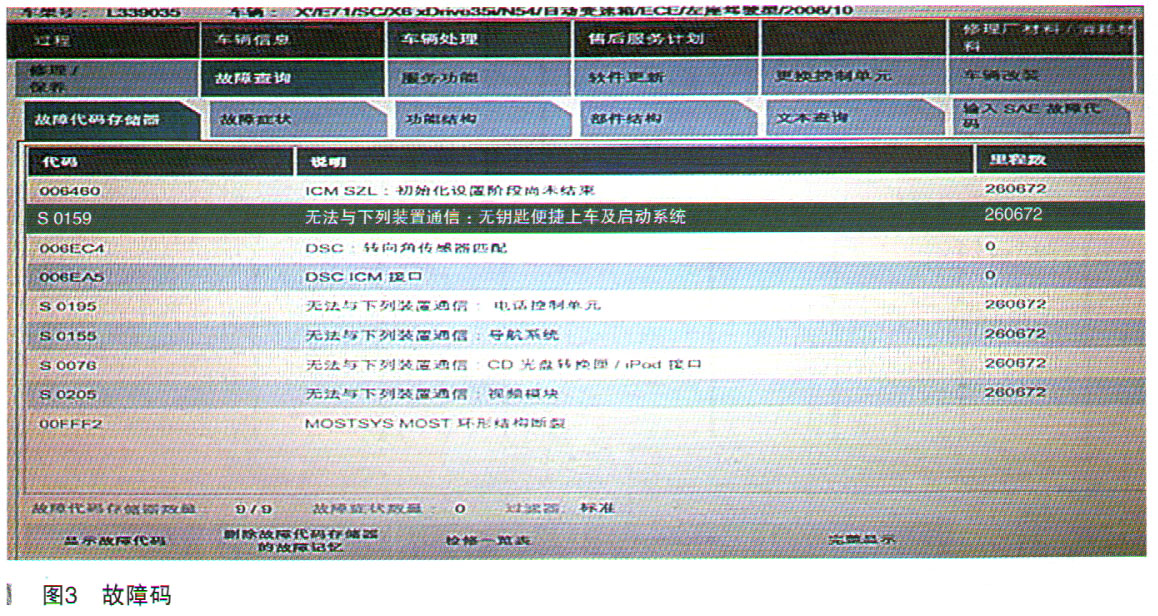

查看检测结果有一条与该故障相关的故障码为S0159无法与下列装置通信：无钥匙便捷上车及启动系统，如图3所示。
通过诊断仪扫描的结果即可看出，无钥匙便捷上车及启动系统也叫CA模块，已经显示为红色（其他跟本故障无关的模块也是红色，不在此说明），也就是故障码显示的S0159无法与CA模块通信。用诊断仪进入故障码的检测计划，首先要求检查CA模块的电源、搭铁、K-CAN线是否正常。诊断仪提供的线路图如图4所示。
从电路图分析，无钥匙便捷上车及启动系统控制单元（在电路图上称之为A215）2号和15线为KCAN通信线，14号红／黄线为电源。拆下控制单元插头，用万用表实测该线电压为0V，正常应该为
蓄电池电压12V，该线是由后部配电器F132位置通过一个7.5A保险直接供电的。
