宝马730Li轿车倒车雷达不工作
来源:汽车维修技师  作者:佚名  2016-10-27 09:22:16

      一辆行驶里程约11.6万km、配置3.0L发动机(N52B30BF)的2008年宝马730Li轿车。该车挂入倒挡没有倒车雷达。

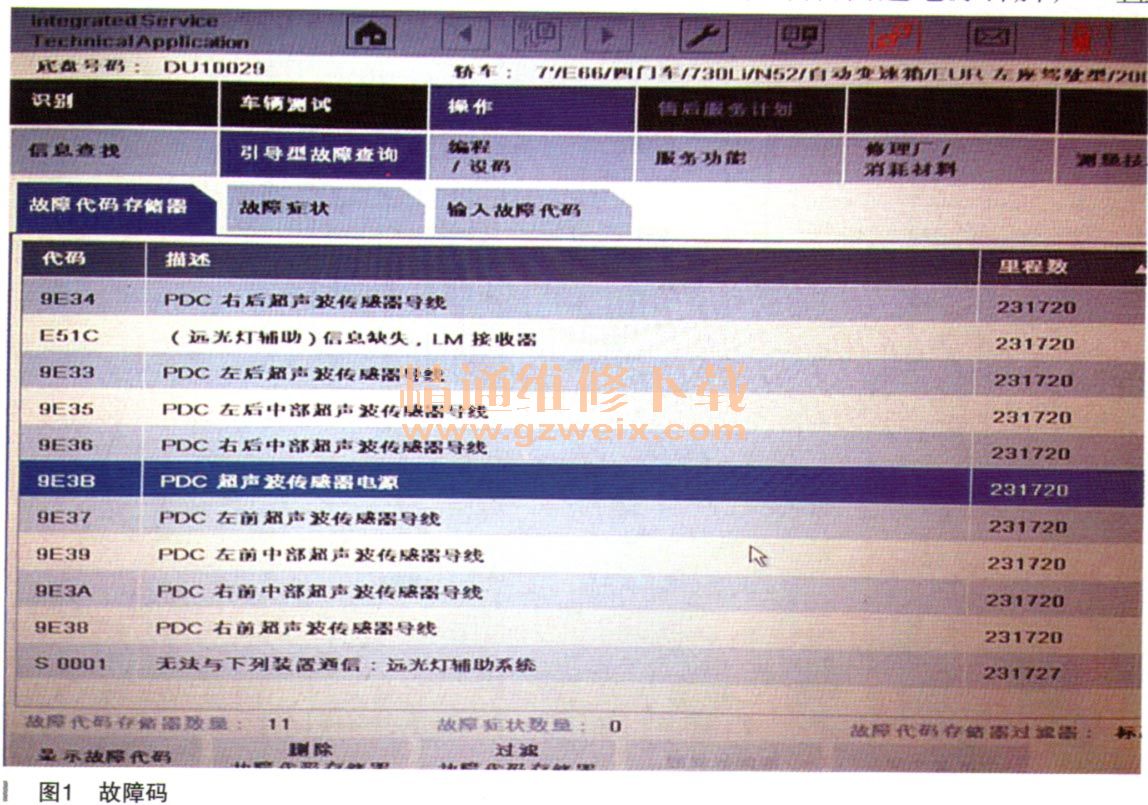

    故障诊断:接车后根据车主陈述,启动车辆挂入倒挡,遮挡后杠倒车雷达,没有反应。然后挂上前进挡,遮挡前杠雷达也没有图像和倒车雷达的“滴滴”声。连接宝马原厂检测仪,故障显示如图1所示。
    读取故障后,用手机拍照上面故障码,然后清除故障码,只剩下9E38超声波传感器电源这一个故障码。无论怎样清除,这一故障是清除不掉的,证明这是永久故障。初步判断:前后有一雷达损坏或雷达电源线路搭铁把电压拉低,从而产生故障,还有控制模块本身损坏。众所周知,只要德系车一个雷达出现故障或雷达控制模块有故障码存在,整个雷达系统将不能正常工作。顺着这个思路,随意拆掉一个雷达检测一下雷达电源,不过前后杠都装的严严实实,想拆掉一个雷达谈何容易,随即打开后备箱,在右后侧找到PDC控制模块,拔掉插头,仔细检查没有看到有明显进水或腐蚀的痕迹。按照此车车架号,进入系统查找倒车雷达控制模块电路图,找到前后雷达供电电源线,启动车辆,挂入倒挡。量取雷达供电,前后雷达都没有电源。随后打开控制模块,仔细观察控制模块并没有烧蚀的痕迹。因为前后8个雷达供电电源是统一从PDC雷达控制模块输出。雷达全部是三条线,分别是电源、搭铁和信号线。控制模块如图么图3所示。

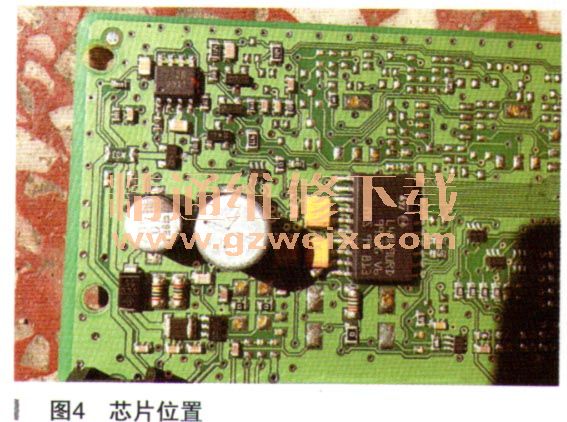

    连续挂入倒挡和前进挡反复去量取雷达电源,果然如设想的那样,雷达电源没有从控制模块输出。难道真是控制模块损坏了吗?接着又拔掉中间插头,继续测量电源线,还是没有电源输出,又拔掉另外一个大一点的插头,量取电源,电压依旧是0。带着好奇心,顺着雷达电源针脚,一直量下去,发现所有这8个电源线,其实在控制模块里是相互并联连接的,继续顺着针脚向里量取。经过反复测量,发现这些针脚全部汇总到一个8脚芯片里去了,如图4所示。

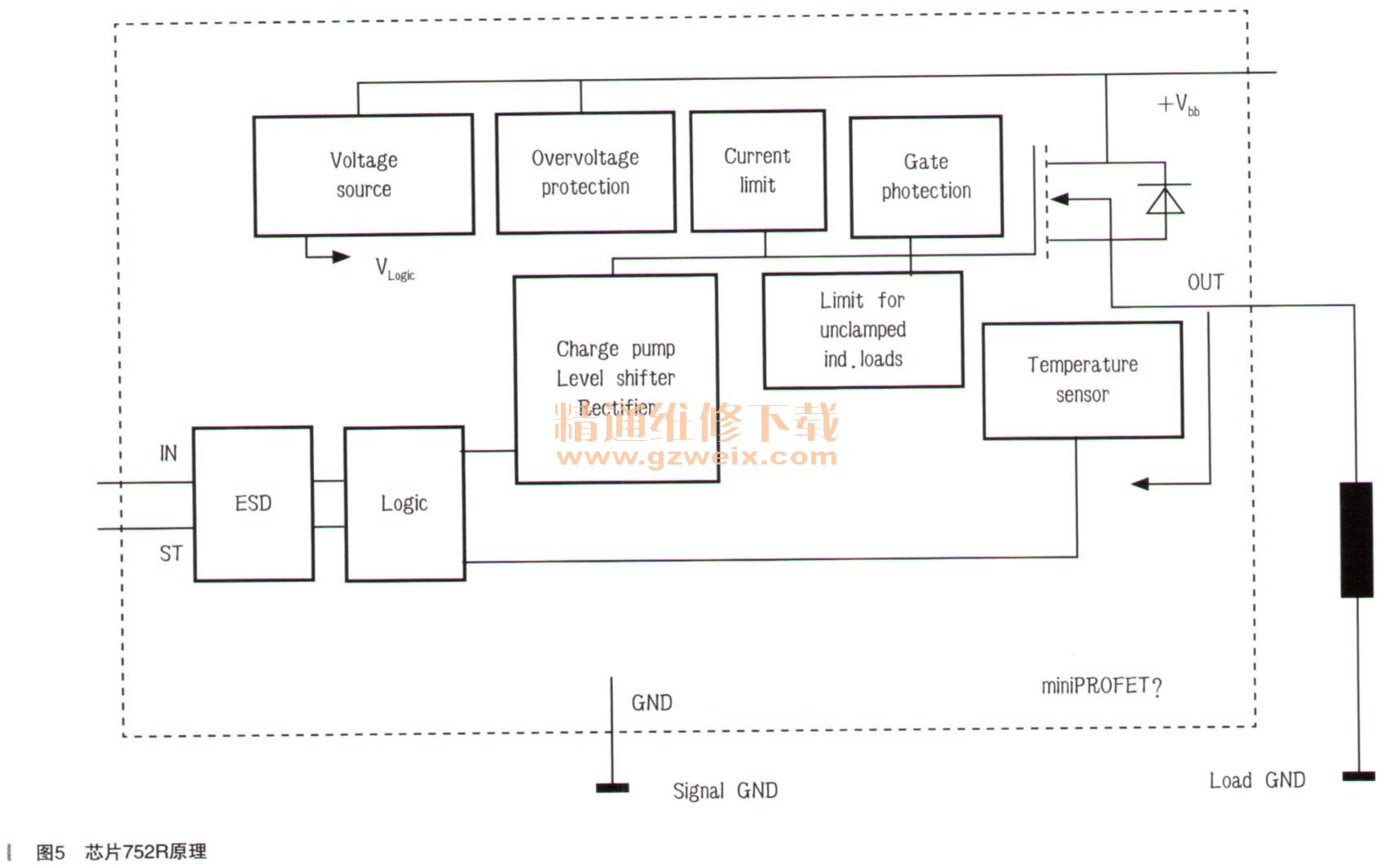

    是752R 0811的第3脚在挂入前进挡和倒挡时有电源输出给雷达探头,这时雷达有电源才可以工作,难道是电源芯片坏掉了,为何迟迟没有电源输出。其实看整个控制模块很简单,一个主CPU,给CPU供电的电源芯片和两片前后雷达信号接口芯片,再就是这个给雷达供电的8脚芯片。连续挂入前进挡和倒挡,用手去触摸这个8脚芯片并没有烫手的感觉,仔细观察这个芯片也没有高温过的痕迹。此时完全陷入了僵局。随即调整思路,思考接车后的前后,故障码的内容,还是感觉不是控制模块损坏。为了验证我的论断,查找了8脚芯片752R的相关资料,芯片原理如图5、图6所示。


[1] [2]  下一页
