车型：宝马X3 OF25）、X4（F26）
    加装套件编号：65 12 2 209 220汽车后座DVD系统、65 12 2 209 221汽车后座DVD系统。
    一、部件一览图

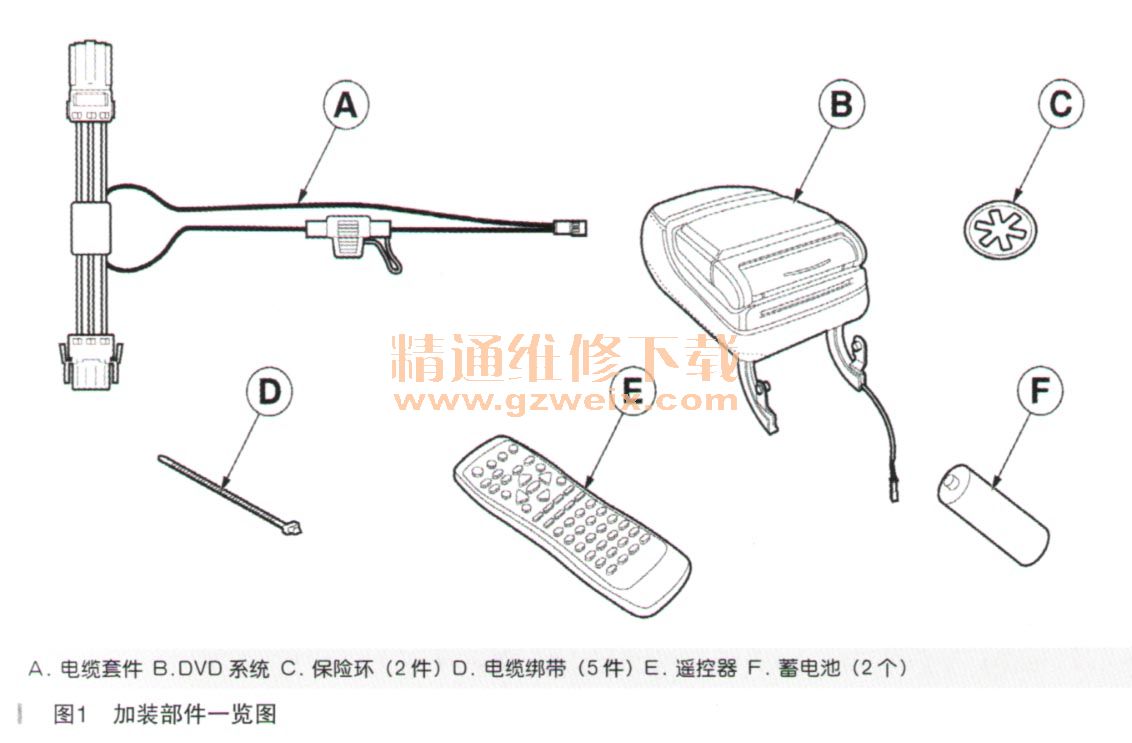

    加装部件一览图，如图1所示。

    二、准备工作
    进行快速测试，断开蓄电池的负极连接。
    必须提前拆卸下列构件：
    ·中控台孔板
    ·后储物箱
    ·中央扶手储物箱
    ·中央扶手
    三、连接一览图
    连接一览图，如图2和表所示。



    对于F26及2014年4月以后的F25车型，必须以销钉G和插孔外壳H替换支路A2和A3上的3极销钉和插孔外壳。
      四、安装和连接加装套件

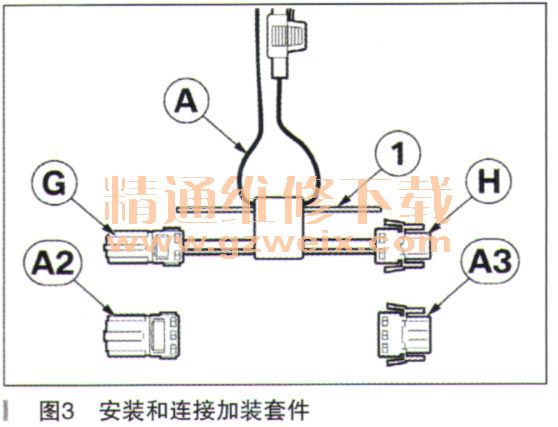

    只适用于2014年4月以后的车型F25及F26将导线从支路A2和A3的插脚3中拔下，绝缘并绑回。将导线从支路A2和A3的插脚1和2中拔下，同时将插脚插入销钉外壳G和插孔外壳H,如图3所示。

    适用于所有车型。
    断开插座连接X17* 1B/S，并将其如下插接在电缆套件A上：
    ·将支路A2，销钉外壳WS，连接在插头X17*1B的插孔外壳上
    ·将支路A3，插孔外壳WS，连接在插头X17*1S的销钉外壳上

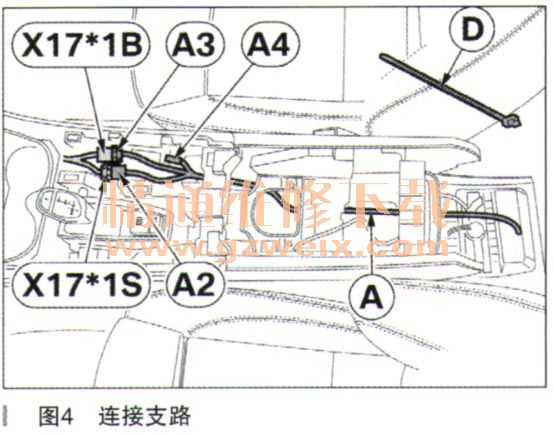

    将保险丝A4用电缆绑带D固定在显示位置上。将支路A1沿着汽车电缆束的方向铺设在后储物箱内，并用电缆绑带D将其固定好，如图4所示

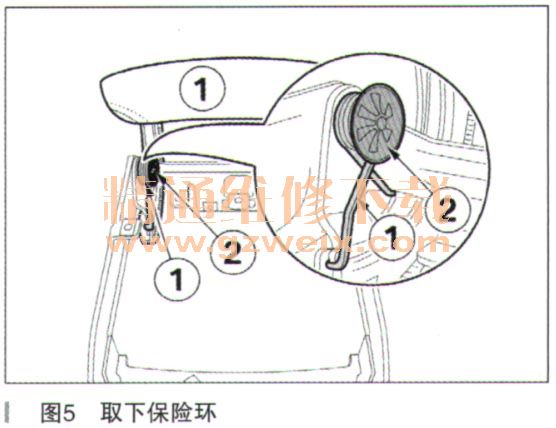

    仅限在显示位置的左侧进行此改装。右侧的改装步骤与此相似。在中央扶手（（1）活节上显示弹簧（1），取下保险环（（2）（将不再需要），如图5所示。
