宝马加装防盗警报器
来源:汽车维修技师  作者:佚名  2016-12-23 15:57:59

    车型:宝马X5(F15、F85)、宝马X6(F16、F86)。
    加装套件编号:65 75 2 448 362防盗警报器。
    1.部件一览图
    加装部件如图1所示。加装套件设计用于多种车型,因此可能出现剩余配件。

    2.准备工作
    ·断开所有蓄电池负极导线
    ·解锁并断开各种插座连接
    ·切割、剥离和连接电缆
    ·打开插头外壳并拆卸各种插接系统的接点
    必须提前拆卸下列构件:
    ·右发动机舱内的盖板
    ·右下侧仪表盘护板
    ·右侧A柱脚部空间的侧护板
    ·右方A柱护板
    ·右前(内侧)迎宾踏板
    ·右后(内侧)迎宾踏板
    ·右(下)部门柱护板
    ·右(上)部门柱护板
    ·车内后视镜
    ·车顶配电中心
    3.加装电缆套件连接一览图
    加装电缆套件连接如图2、表1所示。

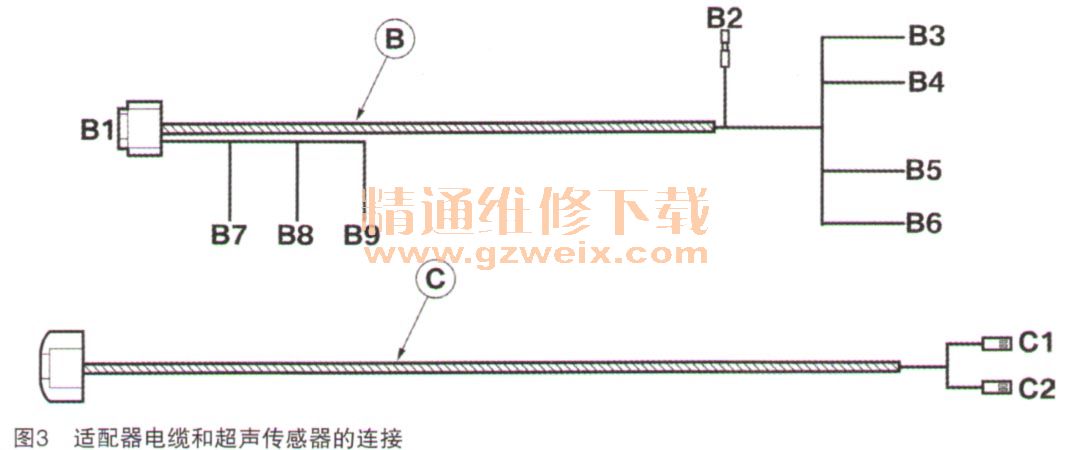

    4.适配器电缆和超声传感器的连接一览图
    适配器电缆和超声传感器的连接如图3、表2所示。

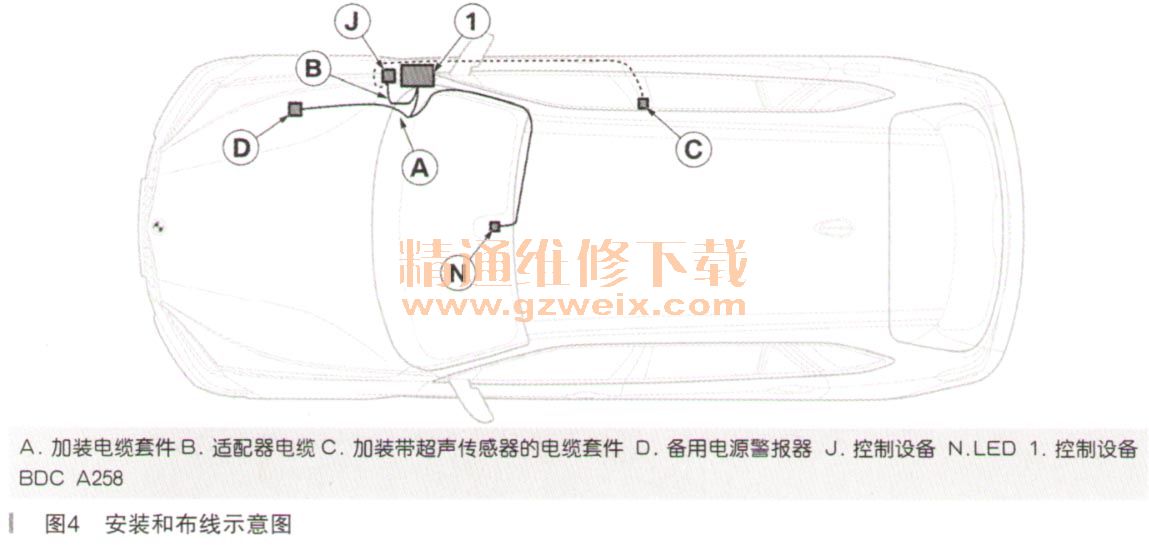

    5.安装和布线示意图
    安装和布线示意图如图4所示。
