第八章 微电脑控制电路故障维修
8.1找到微电脑控制电路
电饭煲的微电脑控制电路是电饭煲的控制核心,又称为控制电路,它主要由微处理器及外围电路组成。微处理器俗称微电脑,简称CPU,在查找电饭煲的微电脑控制电路时,首先要找到电路中的谐振晶体,与谐振晶体连接的芯片,即为微处理器控制芯片。图8-1是一种典型的微电脑控制电路板。
电饭煲控制电路中,微处理器控制芯片是其核心的元器件。当对电饭煲进行操作时,微处理器收到人工指令后,会根据内部程序对电饭煲的其他电路进行控制。
微处理器启动后按照人工指令要求,遵循内部的程序进行工作,如图8-2所示,为微处理器控制芯片(S3F9454XZZ-DKB4)的内部结构框图,微处理控制中心将输入的信号处理后再将信号输送到相应的控制模块中。
其中,运算器和控制器是微处理器的控制中心,其工作程序存在ROM之中,晶振为微处理器提供时钟信号。模拟信号经A/D变换器变为数字信号进行处理。该芯片具有多组输入/输出通道用以接收外部信息输出控制指令。
关键提示
在电饭煲电路中,微处理器芯片是引脚最多的集成电路,但在不同的电饭煲中所用的芯片型号是不同的,外形尺寸和封装形式也有很大的不同,其典型结构如图8-3所示。
8.2搞清微电脑控制电路的工作原理
如图8-4所示,为电饭煲的控制电路。从该图中可以看出,微电脑控制电路为电饭煲的各个电路提供控制/驱动信号,使电饭煲可以正常的工作。
电源供电、复位电路、晶振是为微处理器提供基本工作条件的电路,如图8-5所示。这些电路不正常,微处理器便不能进入工作状态。
在电饭煲工作时,微电脑控制电路时刻检测电饭煲的工作情况,并能根据传感信息判断电饭煲是否进行关机保护,微处理器根据人工操作指令,输出控制信号,并通过显示电路显示当前工作状态,并能自动判断电饭煲的故障部位,进行故障代码的显示等。
微电脑控制电路由低压整流滤波电路送入的+5V电压开始工作,微处理器控制芯片的V DD端为电源供电端。

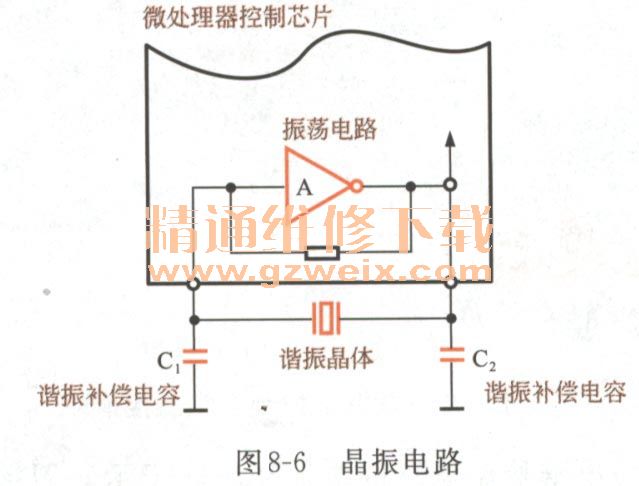

谐振晶体与微处理器控制芯片中的振荡电路组成晶振电路,为微电脑控制电路提供时钟信号,其结构如图8-6所示。
复位电路为微处理器控制芯片提供复位信号,使芯片内的程序复位。复位电路产生的复位信号加到微处理器芯片的RESET端。
8.3看懂微电脑控制电路故障检修过程
故障现象描述
爱德YBW50-90A电饭煲通电后,数码显示管亮一下,无反应,按动操作按键时,电饭煲无任何反应。
电路分析指导
电饭煲通电后,数码显示管亮一下,说明电饭煲的供电正常,而对电饭煲进行操作时,电饭煲无任何反应,说明电饭煲的控制电路工作失常。
电路检修指导
检测控制电路时,应主要检测控制电路中微处理器芯片以及外围电路,若微处理器损坏,将导致电饭煲不工作、操作失灵;若电源供电、复位电路不良,谐振晶体损坏,都会导致电饭煲不工作。
(1)检测微电脑控制电路中的谐振晶体时,主要通过检测其波形是否正常。检测时,应先查找出微电脑控制电路的接地端,并查看接地端是否便于示波器的连接,如图8-7所示。
(2)经检查后,发现微电脑控制电路的接地端不便于示波器接地夹的连接,此时应选择合适的电线焊接在接地点上,如图8-8所示。

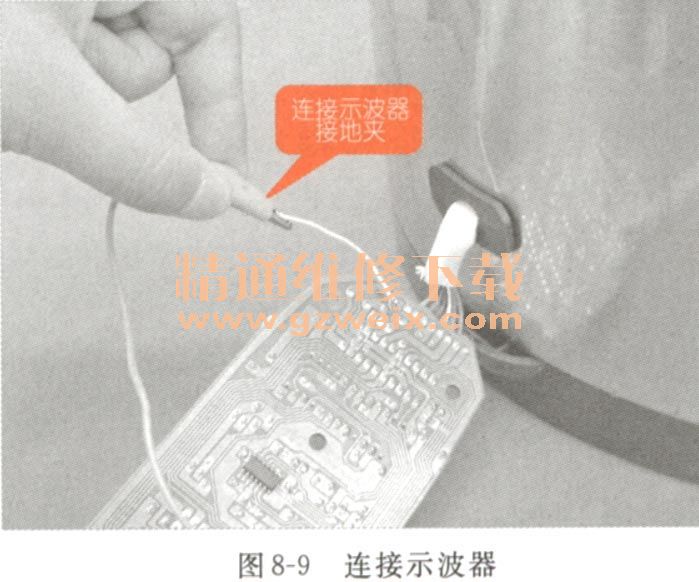

(3)焊接良好后,将示波器的接地夹与连接后的接地线连接,如图8-9所示。
(4)将示波器连接好后,即可检测谐振晶体的波形,如图8-10所示。
关键提示:

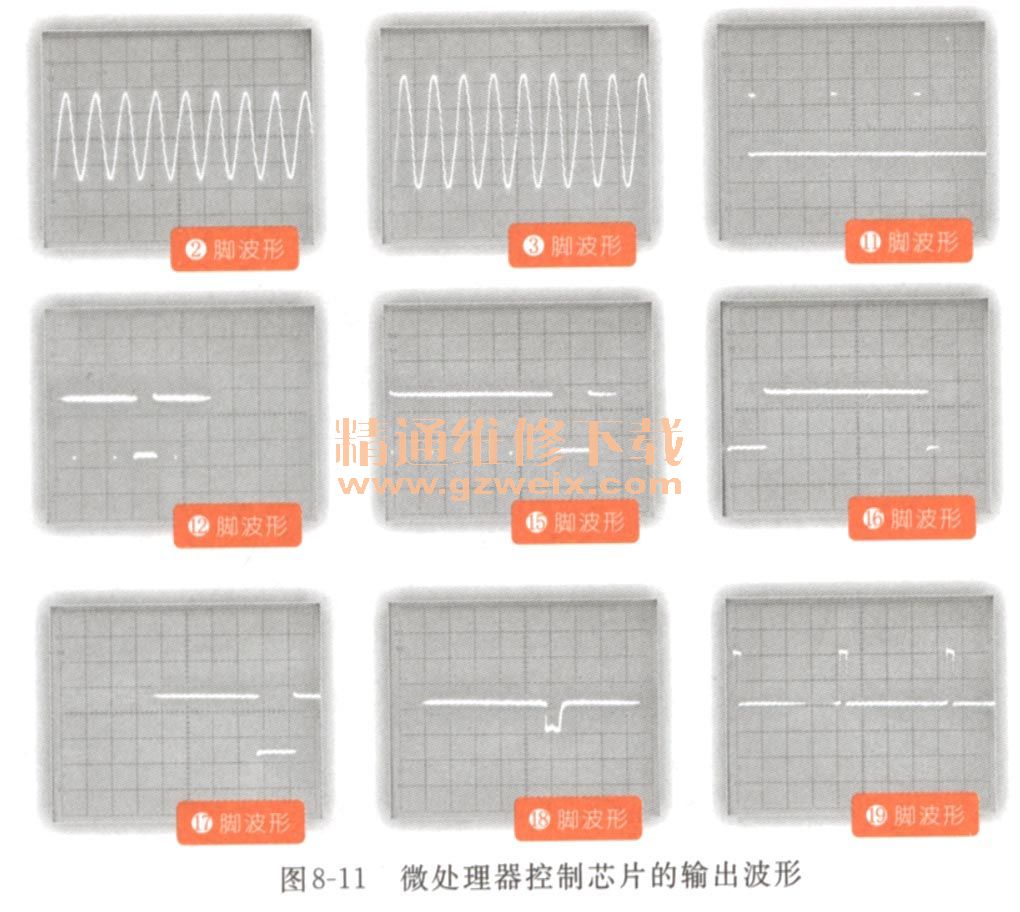

在对微处理器控制芯片进行检测时,同样可以通过检测微处理器控制芯片的波形,查找电饭煲的故障,如图8-11所示,为微处理器控制芯片(S3F9454XZZ-DKB4)正常情况下的输出波形。
(5)经检测发现,谐振晶体无波形输出,此时还不能判断是否为谐振晶体损坏。应检测微处理器控制芯片的谐振晶体端是否有起振电压,如图8-12所示,两个谐振晶体端的起振电压为1. 4V左右,并且两个电压差为0. 4 V左右。
(6)经检测发现微处理器控制芯片与谐振晶体连接的引脚端,有起振电压,此时可以判断为谐振晶体损坏。
(7)将谐振晶体更换后,对电饭煲通电试机,电饭煲能够正常工作,说明故障排除。
