轻松学会康佳液晶彩电高压板维修
来源:本站整理  作者:佚名  2013-07-31 15:26:54

    第一节 康佳KIP200I18-01电源+高压二合一板维修
    康佳液晶彩电采用的KIP200118-01电源板,是康佳公司自主研发的电源+高压二合一板,编号为34005764,应用于康佳LC42DT68AC等LPL超薄42in液晶彩电中。其开关电源集成电路采用FSQ0265 + NCP1653A+FSQ0765组合方案,提供+5Vdc± 5%/2A和+12Vdc±5%/4A电压,为主板和电源板的高压部分供电;高压部分采用OZ9926A + LM324组合方案,输出980V(有效值),工作电流为135 mA(典型值)的高频交流电压,将背光灯点亮。最大总输出功率为200W。

    一、电源电路工作原理
    康佳KIP200I18-01电源+高压二合一板的开关电源部分电路如图3-1和图3-2所示;开关电源电路组成框图如图3-3所示。
康佳KIP200118-01电源+高压二合一板开关电源电路1 (PFC电路和副电源)

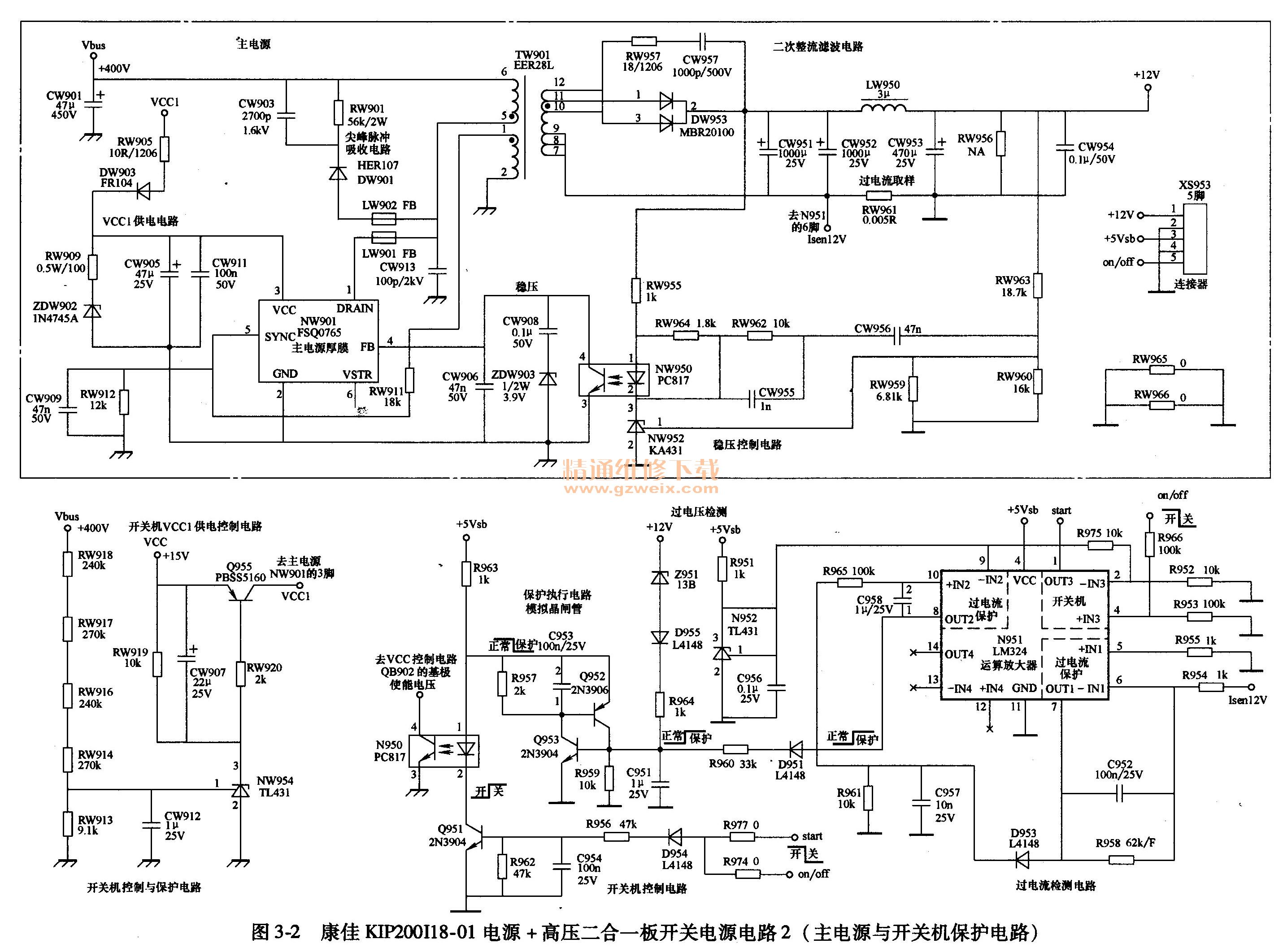

康佳KIP200118-01电源+高压二合一板开关电源电路2(主电源与开关机保护电路)

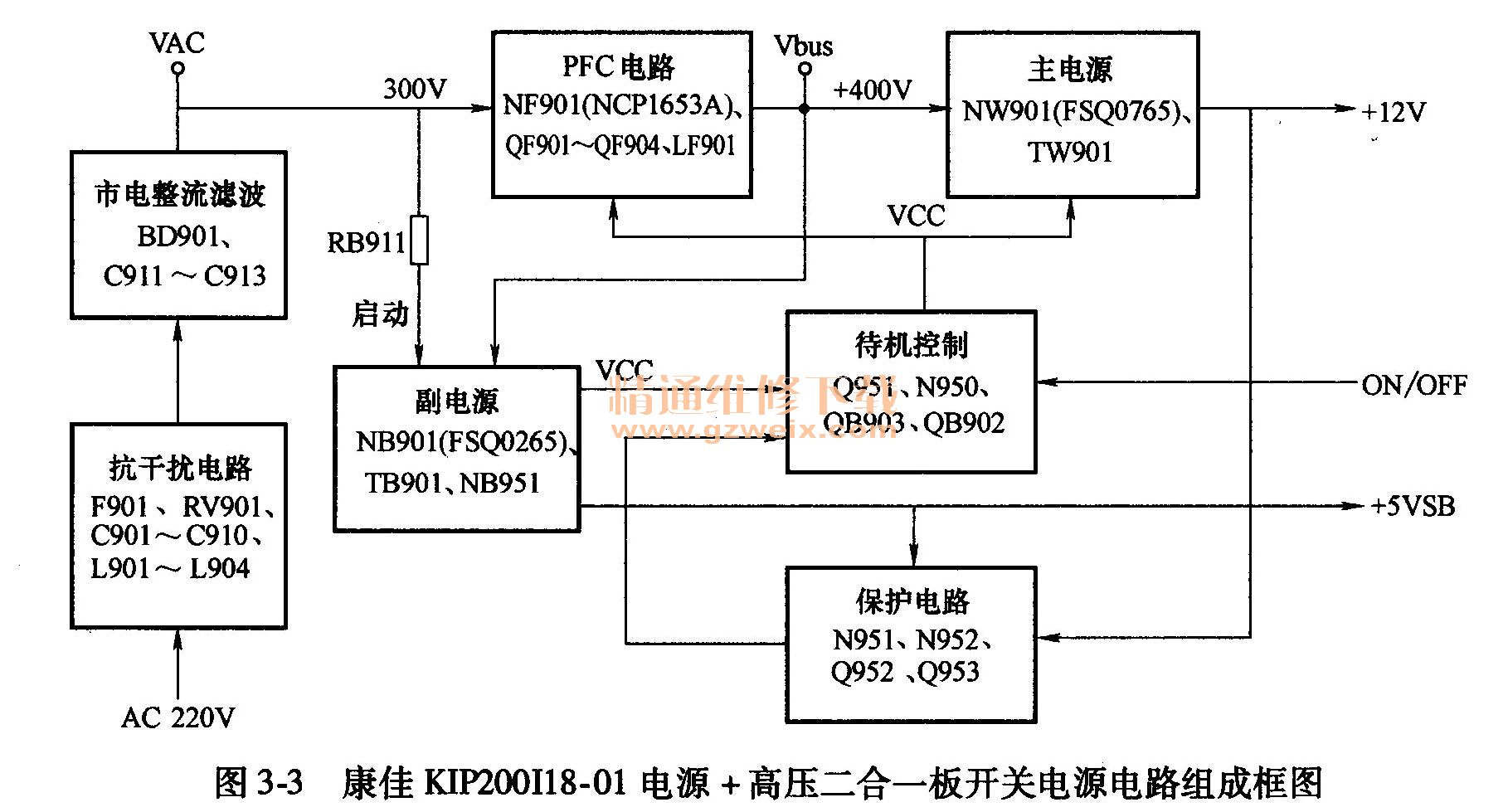

康佳KIP200118-01电源+高压二合一板开关电源电路组成框图

    开关电源部分由三个电路组成:一是以集成电路NCP1653A (NF901)为核心组成的PFC电路,将整流滤波后的市电校正后,产生约400V的Vbus电压,为主、副开关电源供电;二是以集成电路FSQ0265 ( NB901)为核心组成的副开关电源,产生+5 Vsb电压,为主板控制系统供电,同时产生VCC电压,为PFC电路和主电源驱动电路供电;三是以集成电路FSQ0765 (NW901)为核心组成的主开关电源,产生+12V电压,为主板和高压板供电。开关机采用控制PFC电路NF901和主开关电源NW901驱动电路VCC和VCC1供电的方式。

    (一)副开关电源
    副开关电源电路如图3-1的右下部所示。它主要由集成块NB901 ( FSQ0265 )、变压器TB901,稳压控制电路NB951 (TL431)、光耦合器NB950 ( PC817)等组成,为整机控制系统电路提供待机和正常工作所需要的5Vsb电压,同时为NF901和NB901提供VCC工作电压。

    1. FSQ0265简介
    FSQ0265是一款由仙童公司出品的反激式控制小型开关电源厚膜电路,采用谷底导通模式,内部电路框图如图3-4所示。它内含振荡电路、误差放大电路、驱动电路和大功率MOs-FET,是带有PWM功能的DC-DC变换模块,自身拥有过电压保护(OVP)、过载保护(OLP),异常过电流保护(AOCP)、过温保护(TO)等保护功能。其引脚功能和参考电压见表3-1。

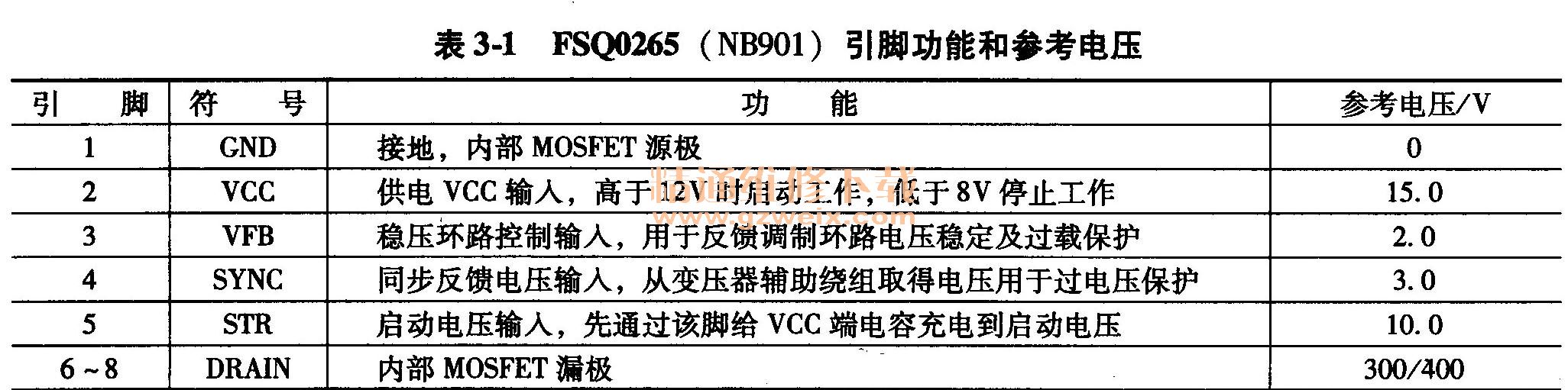

FSQ0265 (NB901)引脚功能和参考电压

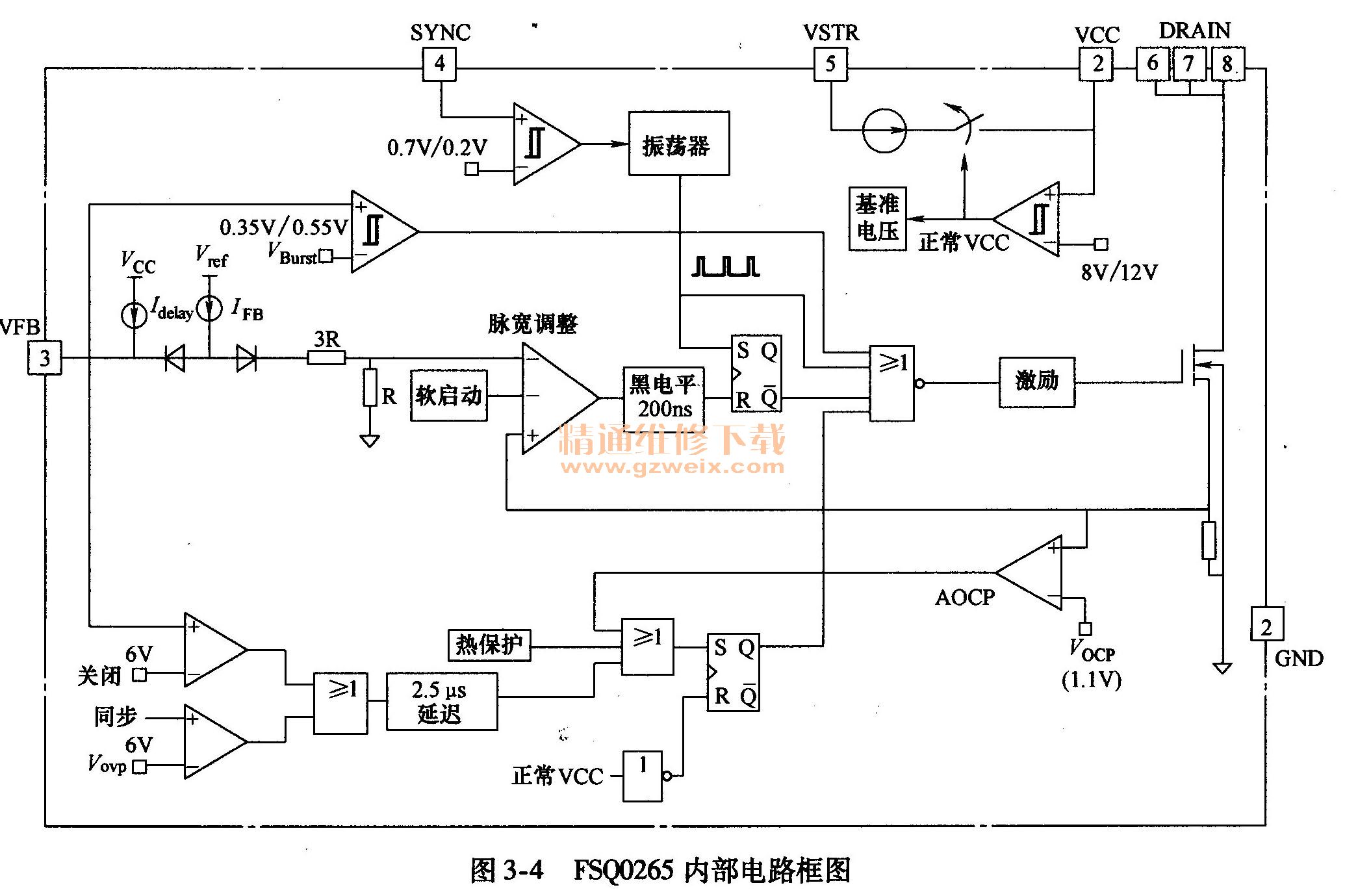

 FSQ0265内部电路框图

    2.启动和振荡电路
    接通电源后,交流220V输入电压经熔丝F901、抗干扰电路滤除干扰脉冲后,通过BD901, C911~C913整流滤波,产生约300V的Vac脉动直流电压,该脉动电压一是经DF902、LF901、DF901向PFC大滤波电容CF901、CF902充电,产生+300V的直流电压(开机后PFC电路启动工作,该电压提升到+400V),经开关变压器TB901的一次侧加到NB901的6~8脚内部MOSFET的漏极;二是经RB911为NB901的5脚提供启动电压,经内部电路向NB901的2脚外部CB905充电,当2脚电压升到12V时,NB901启动工作,内部振荡电路产生脉冲驱动,经内部稳压电路处理后,驱动内部MOSFET工作于开关状态,在TB901中产生感应电压。

    3.整流滤波电路
    TB901二次侧冷地端6、7-9、10绕组感应电压经DB951、CB955、CB951、LB951、CB952整流滤波,得到+5 Vsb直流电压,向主电路板的微处理器控制系统供电。TB901热地端的4-5绕组感应电压分为两路:一路经RB907、CB901、DB903和RB904、RB908分压后,反馈到NB901的4脚,作为内部振荡同步脉冲和稳压电路的参考电压。另一路经RB909、DB901、CB904、CB909整流滤波,得到的直流电压,再经QB903, ZB904组成的稳压电路稳压后,产生约15. 3V左右的直流电压,一方面送到NB901的2脚,替换下内部启动电路,为启动后的NB901提供工作电压;另一方面送到待机Vcc控制电路QB902发射极,经待机电路控制后,为PFC电路和主电源驱动电路提供VCC电源。

    4.稳压控制电路
    稳压控制电路由误差放大电路NB951 ( T1431)、光耦合器NB950 ( PC817)及NB901的3脚内部电路构成。

    当副电源输出的5V电压升高时,经过取样电路RB953、RB956、RB957取样,NB951比较放大后,NB950内部发光二极管电流增大,内部光敏晶体管导通,使NB901的3脚电压降低,经内部误差放大电路处理后,控制振荡电路产生的脉冲宽度变窄,MOSFET提前截止,输出的电压下降到正常值;当副电源输出的5V电压降低时,上述电路电压向相反方向动作,输出电压上升到正常值。

    5.芯片保护功能
    FSQ0265具有过电压保护(OVP)、异常过电流保护(AOCP)、过载保护(OLP)、过温保护(TO)功能,所有保护均是自动重启模式,触发保护后,内部MOSFET将关断,直到VCC电压降低到8V以后,机器再次重启。

    过电压保护:通过检测芯片4脚同步电压来实现过电压保护功能,只要检测到此脚的电压值高于6V,那么将触发过电压保护。

    异常过电流保护:如果出现变压器饱和、短路等现象,内部MOSFET上将会有很大的电流通过,这样可能会损坏芯片,MOSFET上的取样电阻将监视流过电流,如果取样电阻的电压超过触发异常过电流保护的限值,将触发其启动。

    过载保护:给输出加的负载超出设定的负载,将触发此保护。当FB脚的电压超出6V时,将触发过载保护。

    6.市电欠电压保护电路
    市电欠电压保护电路由300V脉动电压Vac分压电路RB916~RB919,检测控制电路QB905、QB904组成,对NB901的3脚FB稳压电路进行控制。

    220V交流电压正常工作时,通过RB916~RB919分压,为QB905的基极提供电流,促使其导通,后级QB904截止,对NB901的3脚电压不产生影响,副开关电源正常工作;当市电电压过低时,上述整流分压电路输出的电压过低,QB905截止,后级QB904饱和导通,将NB901的3脚FB电压对地短路,NB901停止振荡,关闭输出。

    7.待机控制电路
    待机控制电路由图3-2下部晶体管Q951、光耦合器N950 (PC817)和图3-1下部QB902组成,对副电源向PFC电路和主电源驱动电路输出的VCC工作电压进行控制。
    1)遥控开机时,主板微处理器控制系统输出ON/OFF开机高电平,使Q951饱和导通,N950导通,其光敏晶体管的导通使4脚使能电压变为低电平,将PNP晶体管QB902的基极电压拉低而导通,为PFC电路和主电源驱动电路提供VCC工作电压,整机进入开机状态。
    2)遥控关机时,主板微处理器控制系统输出ON/OFF待机低电平,Q951截止,N950也截止,4脚使能电压变为高电平,QB902截止,切断了PFC电路和主电源驱动电路的VCC工作电压,整机进入待机状态。

    (二)PFC电路
    康佳KIP20OI18-01电源+高压二合一板中PFC电路如图3-1右部所示,由驱动控制电路NF901 (NCP1653A),驱动电路QF903, QF904和大功率MOSFET(开关管)QF901、QF902,储能电感LF901,充电电路DF901、CF901、CF902组成。该电路用于校正电流的相位,使电流与电压的相位一致,从而提高功率因数,并防止电路产生的多次谐波对电网的干扰,提高电源的有效利用率。

    1. NCP1653A简介
    NCP1653A是一款Onsemi公司出品的固定频率PFC控制器,特点是具有连续电流模式、平均电流模式或峰值电流模式、常数输出电压或跟随升压模式,固定频率操作(67kHz) ,设有软启动功能。NCP1653A的最大特点是将原芯片16只引脚缩减了1/2,不仅简化了电路结构,降低成本,而且也提供了可靠性。

NCP1653 A内部电路框图如图3-5所示。它内部集成了基准电压源、OSC振荡器、电流镜像比较器、误差放大器、PFC调制器、零电流检测器、RS锁存器、MOSFET驱动级、过电压保护、过电流保护、过热保护以及欠电压锁定等功能电路。采用8引脚PDIP和SOP两种封装结构,其引脚功能和参考电压见表3-2。

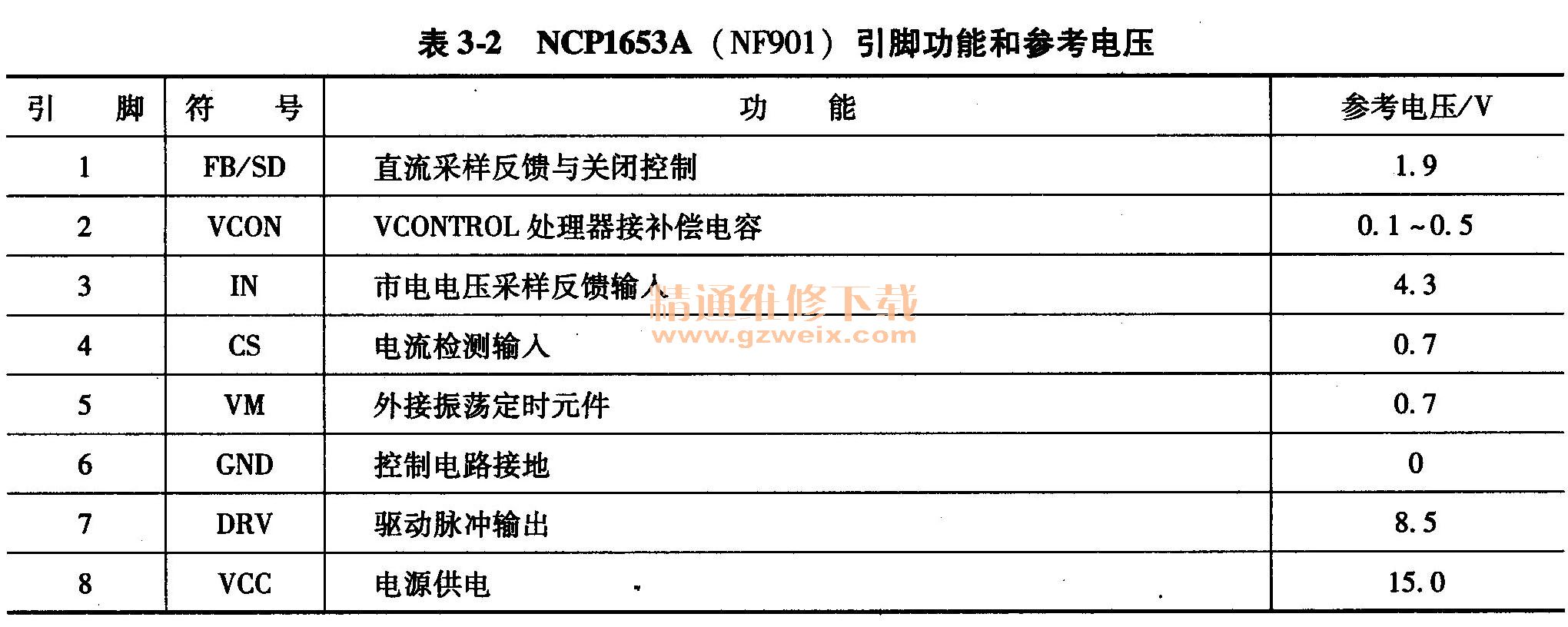

NCP1653A (NF901)引脚功能和参考电压

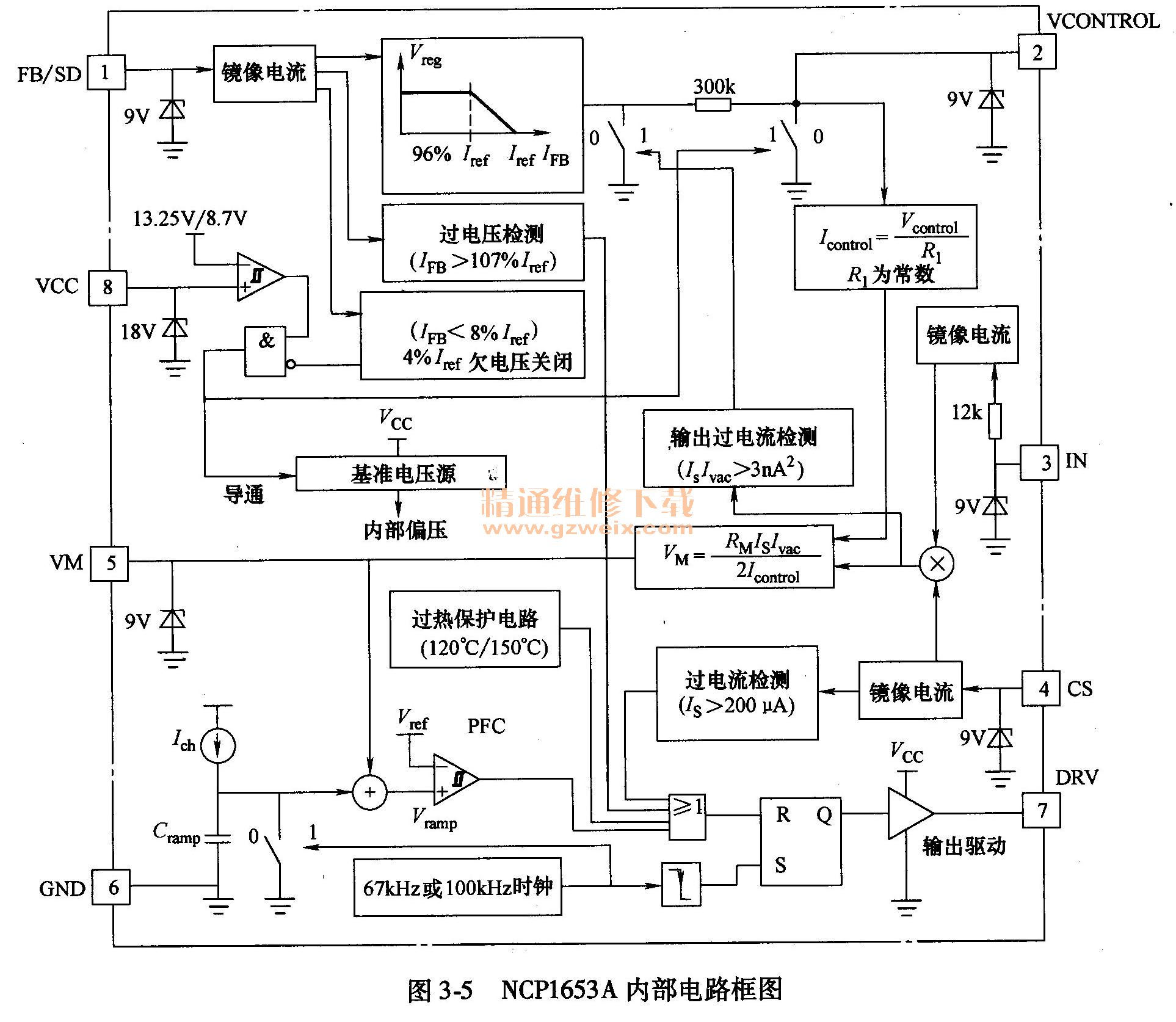

NCP1653A内部电路框图

    2.启动工作过程
    AC220V市电由全桥BD901整流和C911~C913滤波后,由于C911~C913容量小,得到100Hz的脉动电压,经过储能电感LF901加到QF901, QF902的漏极,遥控开机后,副电源提供的VCC电压经QB902控制送到NF901的8脚,为其提供VCC工作电压,NF901启动工作,从7脚输出驱动脉冲,经QF903, QF904放大后,推动QF901, QF902工作于开关状态,PFC电路启动工作。储能电感LF901储存的感应电压与AC220V市电整流滤波后输出的脉动直流电压相叠加,经DF901整流,向CF901充电,产生约400V的PFC直流电压,向副电源和主电源供电。

    3.稳压控制电路
    PFC电路的调节由NF901的1、3、4脚完成:PFC龟路输出PFC电压经RF905、RF906、RF922、RF507降压取样后连接到NF901的1脚,作为PFC输出反馈,经内部电流调节单元调整和比较放大转换成控制电压加到PFC调制器的反相端。如果 PFC输出电压升高,注入NF901的1脚反馈电流增大,经调节单元处理控制NF901的7脚输出方波脉冲占空比减小,PFC输出电压回落到设定值。

    AC220V市电经整流桥输出的Vac脉动直流电压经RF912, RF902, RF903, RF904降压后送到NF901的3脚,给3脚电容CF902充电,充电电压作为交流线电压加到PFC比较器同相输入端,在PFC输出电压稳定,即PFC反相端控制电压不变时,对电感LF901中输入电流进行幅度调制,使电感峰值电流动态跟踪交流线电压变化,使其包络线呈正弦波。

    4.过电流保护电路
    过电流保护电路由NF901的4脚内外电路组成,RF909//RF921串联在整机电源供电回路中,RF909//RF921两端的电压降反映了整机的电流大小,NF901的4脚通过RF908对RF909的电压降进行检测。当RF909//RF921两端的电压降增大,使NF901的4脚电压升高到保护设定值时,NF901会立即关闭PFC脉冲输出,达到保护的目的。

    (三)主电源电路
    康佳KIP20OI18-01电源+高压二合一板中主电源电路如图3-2上部所示。主电源的振
荡、稳压、输出电路由振荡、稳压集成块FSQ0765 (NW901)、光耦合器NW950、误差放大
器NW952 (TIA31)、开关变压器TW901组成,产生+12V电压,向主电路板和背光灯电路
供电。

    1. FSQ0765简介
    FSQ0765是PWM控制芯片/大功率MOSFET的复合电源芯片,内部电路框图如图3-6所示。它包括基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级以及过电流、过电压、欠电压和过热等完善的保护功能。FSQ0765引脚功能和参考电压见表3-3。

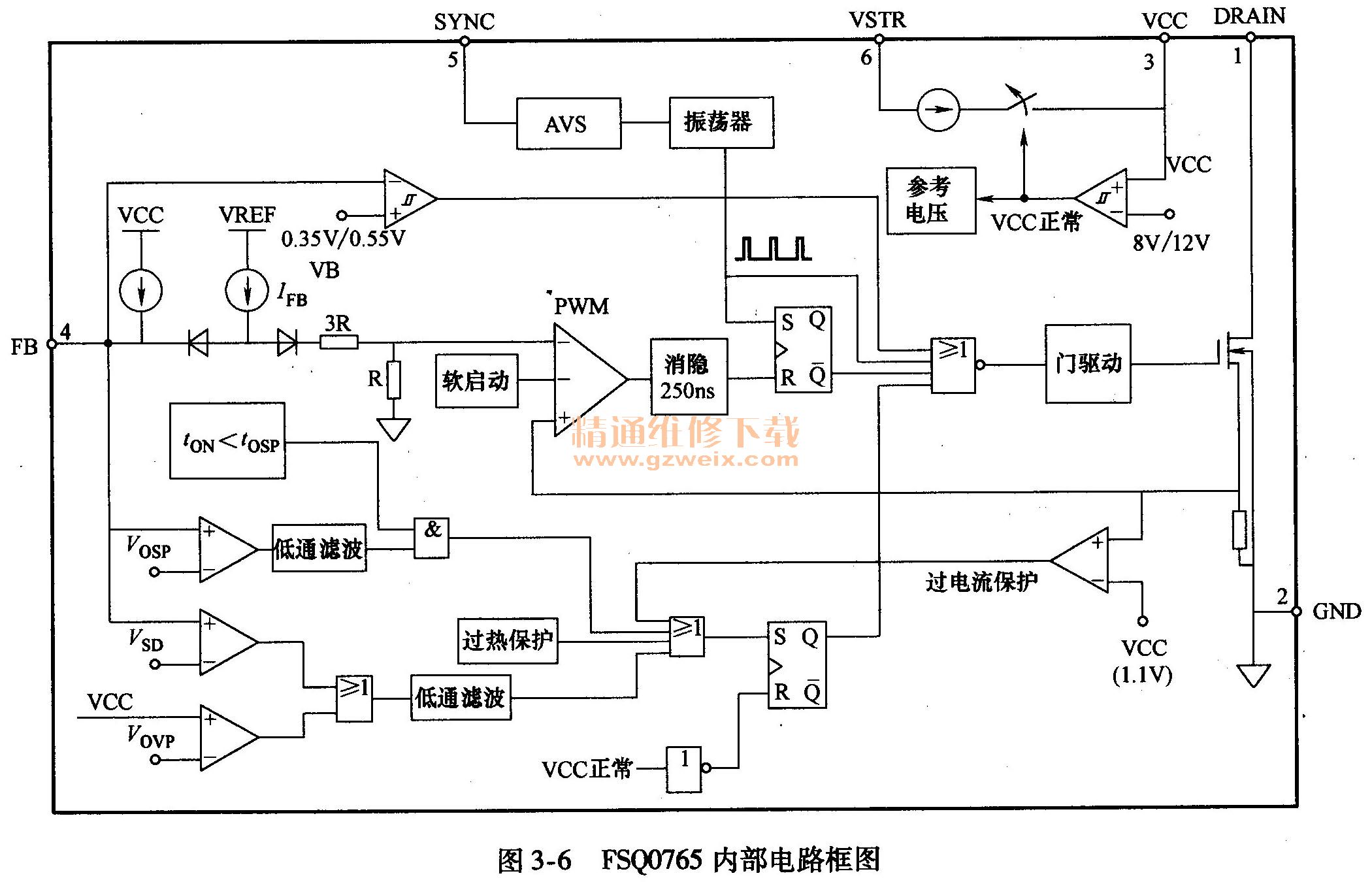

 FSQ0765内部电路框图

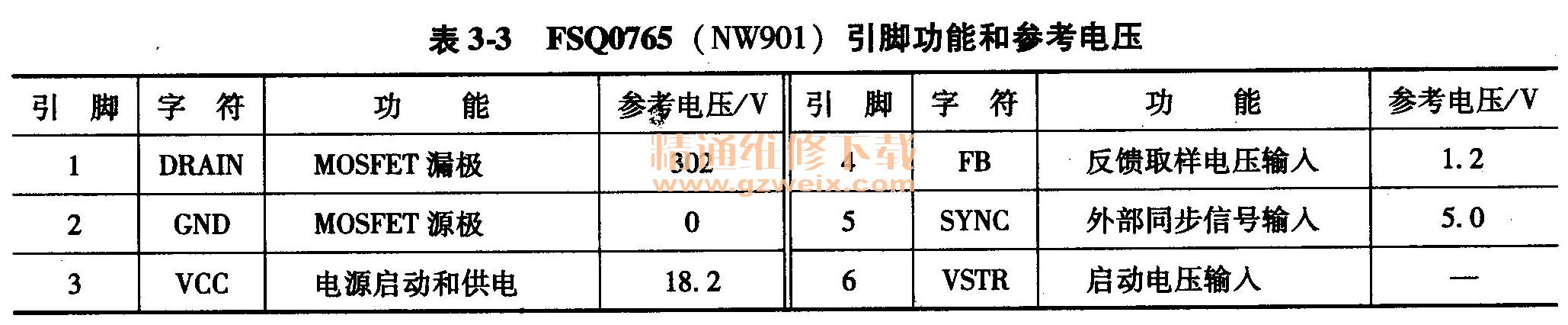

 FSQ0765 (NW901)引脚功能和参考电压

    2.启动供电过程
    PFC电路产生的400V的PFC电压,经开关变压器TW901的6-5绕组加到NW901的1脚内部MOSFET的漏极,二次开机后,开关机VCC和VCC1控制电路输出的VCC1电压经RW905、DW903为NW901的3脚提供VCC工作电压,主电源启动工作,内部振荡电路形成的激励脉冲驱动内部MOSFET进入开关工作状态,其脉冲电流在TW901中产生感应电压。
    TW901二次7/8/9~10/11/12绕组产生的感应脉冲电压经DW953整流、CW951、CW952、LW950、CW953组成的二式滤波器滤波后,产生+12V电压,经连接器输出,为负载电路供电。

    3.稳压控制电路
    主开关电源的稳压电路由光耦合器NW950、取样误差放大电路NW952 (TL431)组成,对TW901二次侧输出的+12V电压进行取样,通过调整NW901的4脚电压进行稳压控制。
    稳压电路的稳压过程:当开关电压因某种原因导致其输出+12V电压升高时,升高的电压经分压后加到NW952的1脚,经内部比较放大后,NW952的3脚电位下降,NW950的发光二极管发光强度增大,光敏晶体管导通电流增大,将NW901的4脚电位拉低,经内部稳压控制处理后,内部MOSFET激励方波变窄,导通时间缩短,开关电源输出电压下降到正常值;当主开关电源输出的+12V电压降低时,上述电路土作过程相反,内部MOSFET导通时间延长,主开关电源输出电压上升到正常值。

    4. PFC供电欠电压保护电路
    该电路如图3-2右下侧所示。它以PFC输出Vbus取样电路RW918、RW917、RW916、RW914、RW913和误差放大电路NW954、晶体管Q955为核心组成。

    PFC电路输出电压正常时,加到NW954的1脚电压较高,NW954的3脚电压降低,Q955导通,为主电源提供VCC1工作电压,主电源正常工作;当PFC电路停止工作或发生故障,造成输出电压过低时,加到NW954的1脚电压降低到保护启动设计值时,NW954的3脚电压升高,Q955截止,切断主电源VCCl供电,主电源停止工作。

    (四)模拟晶闸管保护电路
    康佳KIP20OI18-01电源+高压二合一板在主开关电源的二次侧,设计了如图3-2下部所示的以Q952、Q953为核心的模拟晶闸管保护电路,通过控制待机电路的光耦合器N950和晶体管QB902,对主开关电源驱动控制电路NW901的3脚VCCl和PFC电路NF901的8脚VCC电压进行控制。

    1.保护执行电路
    模拟晶闸管电路Q952, Q953为保护执行电路。Q953的基极外接两种保护检测电路:一是由Z951, D955组成的+12V过电压保护检测电路;二是由运算放大器N951 (LM324 )组成的+12V过电流保护检测电路。正常时Q953的基极为低电平0V,当过电流、过电压保护检测电路检测到故障时,向Q953的基极送入高电平触发电压,模拟晶闸管电路被触发导通,将N950的1脚电压拉低,与待机控制相同,N950的发光二极管不能发光,光敏晶体管不导通,进而控制QB902截止,切断了VCC的供电电压,PFC电路和主开关电源停止工作,整机进入待机保护状态。

    由于模拟晶闸管电路一旦触发导通,具有自锁功能,要想解除保护再次开机,必须关闭电视机电源,待副电源的5Vsb电压泄放后,方能再次开机。

    2.过电压保护电路
    Z951, D955组成+12V过电压保护检测电路输出电压正常时,+ 12V电压低于Z951的稳压值13 V、Z951截止,对模拟晶闸管电路不产生影响;当+12V输出电压超过13V时,将Z951击穿导通,通过D955、R964向Q953的基极送入高电平触发电压,模拟晶闸管电路被触发导通,进入待机保护状态。

    3.过电流保护电路
过电流保护检测电路由+12V取样电阻RW961和比较器N951 (LM324 )的1~3脚、5~7脚、8~10脚及外围元器件组成。N951的1~3脚为开关机ON/OFF放大器;N951的5~7脚为+12V过电流内部放大器;N951的8~10脚为+12V过电流保护电压翻转电路,8脚输出端通过D951, R960与晶闸管Q953的基极相连接。N951的6脚反相输入端接电流检测电阻RW961左端的过电流取样ISEN 12V, N951的5脚通过电阻接地。N951的9、2脚外接基准电压产生电路,1脚接开关机ON/OFF控制端。N951引脚功能和开机电压见表3-4。
 LM324 (N951)引脚功能和开机电压

    工作原理如下:N951内含4个相同的放大器,一个单元的比较器有两个输入脚和一个输出脚,当正相输入脚的电压大于反相输入脚的电压时,在输出脚会输出一个高电压;反之,输出脚会输出低电压0V。

    当+12V电压正常时,输入到N951的6脚电压与5脚电压之间电位差很小,7脚输出低电平,N951的10脚电压低于9脚电压,N951的8脚输出低电平,对保护电路晶闸管不产生影响;当+12V电压过大超过设计值时,过电流取样电阻RW961的电压降增大,左端电压ISEN 12V降低过多,输入到N951的6脚电压与5脚电压之间电位差拉大,7脚输出高电平,经D953送到10脚,N951的10脚电压高于9脚电压,经过N951运算放大后,N951的8脚输出高电平,向Q953的基极送入高电平触发电压,模拟晶闸管电路被触发导通,进入待机保护状态。

    N951的1~3脚为开关机电压控制电路。开机时N951的3脚输入ON/OFF高电平,1脚输出高电平,经R977, D954对开关机VCC控制电路进行控制;待机时N951的3脚变为
电平,1脚也输出低电平,对开关机冲CC控制电路进行控制。
