轻松学会康佳液晶彩电高压板维修
来源:本站整理  作者:佚名  2013-07-31 15:26:54

第三节 康佳YJF0747D02168-1电源+高压二合一板维修
    力信KIP0747 D02168-1电源+高压二合一板编号为34004684,主要应用于康佳LC26AS12、LC26CS20、LC26DT08、LC26ES20、LC26ES26、LC26ES30等液晶彩电中。其中电源部分集成电路采用FAN7529 SOP-8 + TEA1532C组合方案,输出+12VD和5VDC电压;高压板部分驱动控制集成电路采用OZ964SN,配合4只2A/600V的MOSFET和4个升压变压器组成的升压电路,为4只背光灯管提供交流高压。

   一、电源电路工作原理
    康佳KIP0747D02168-1电源+高压二合一板实物图解如图3-17所示;开关电源电路组成框图如图3-18所示。开关电源由两部分组成:一是以驱动控制电路FAN7529 SOP-8和开关管Q101为核心组成的PFC电路;二是以驱动控制电路TEA1532C和开关管Q303为核心组成的主开关电源,为负载电路提供+12VD和5VDC电压。该电源板的特点是没有独立的副电源,由主电源提供控制系统的5V电压,待机采用控制FAN7529 SOP- 8的Vcc供电和主电源输出的12VD供电的方式,待机状态下PFC电路停止工作,主电源工作于窄脉冲状态,12VD供电被切断,只有5VDC电压为主板控制系统供电。

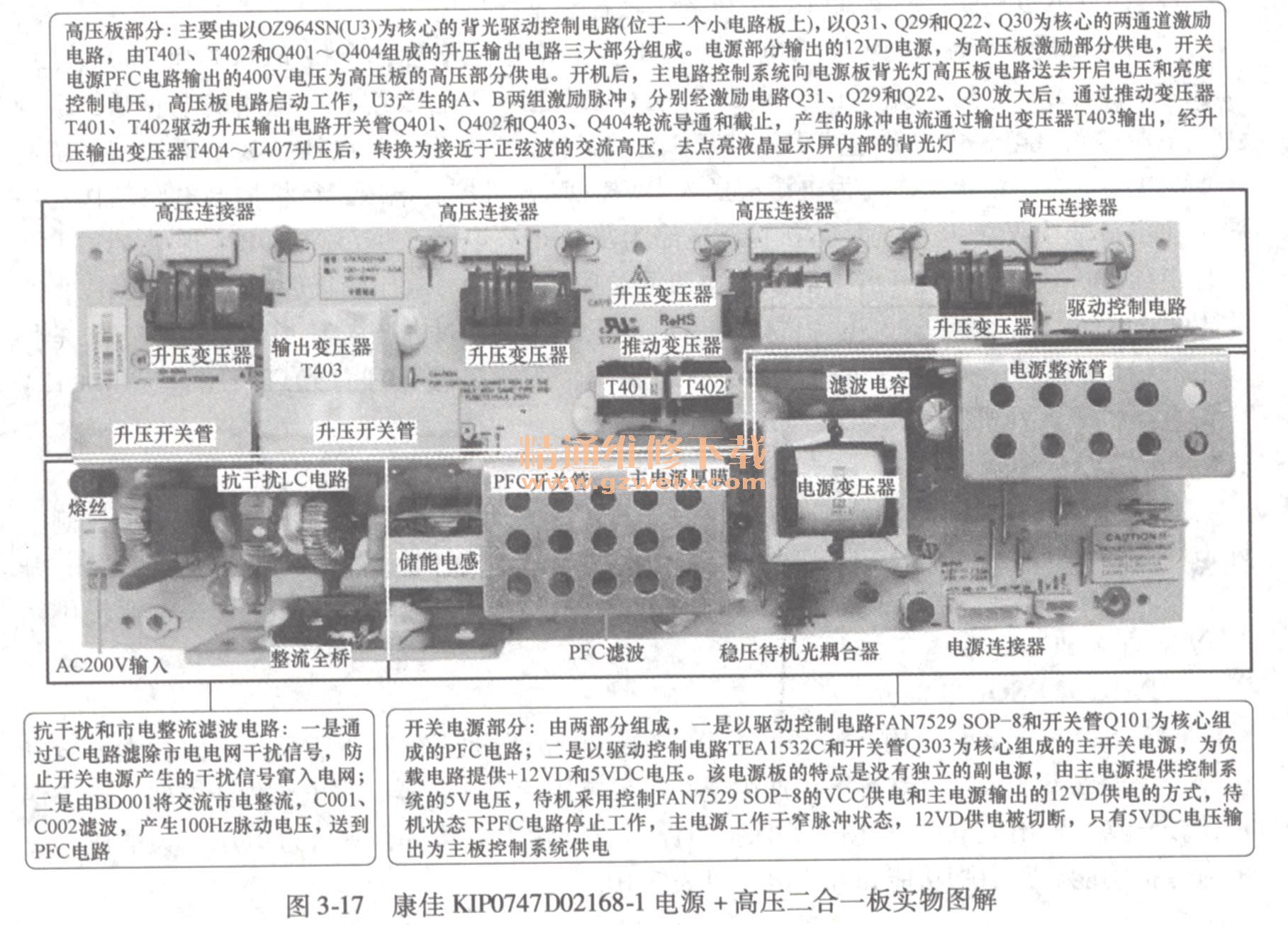

康佳KIP0747D02168-1电源+高压二合一板实物图解

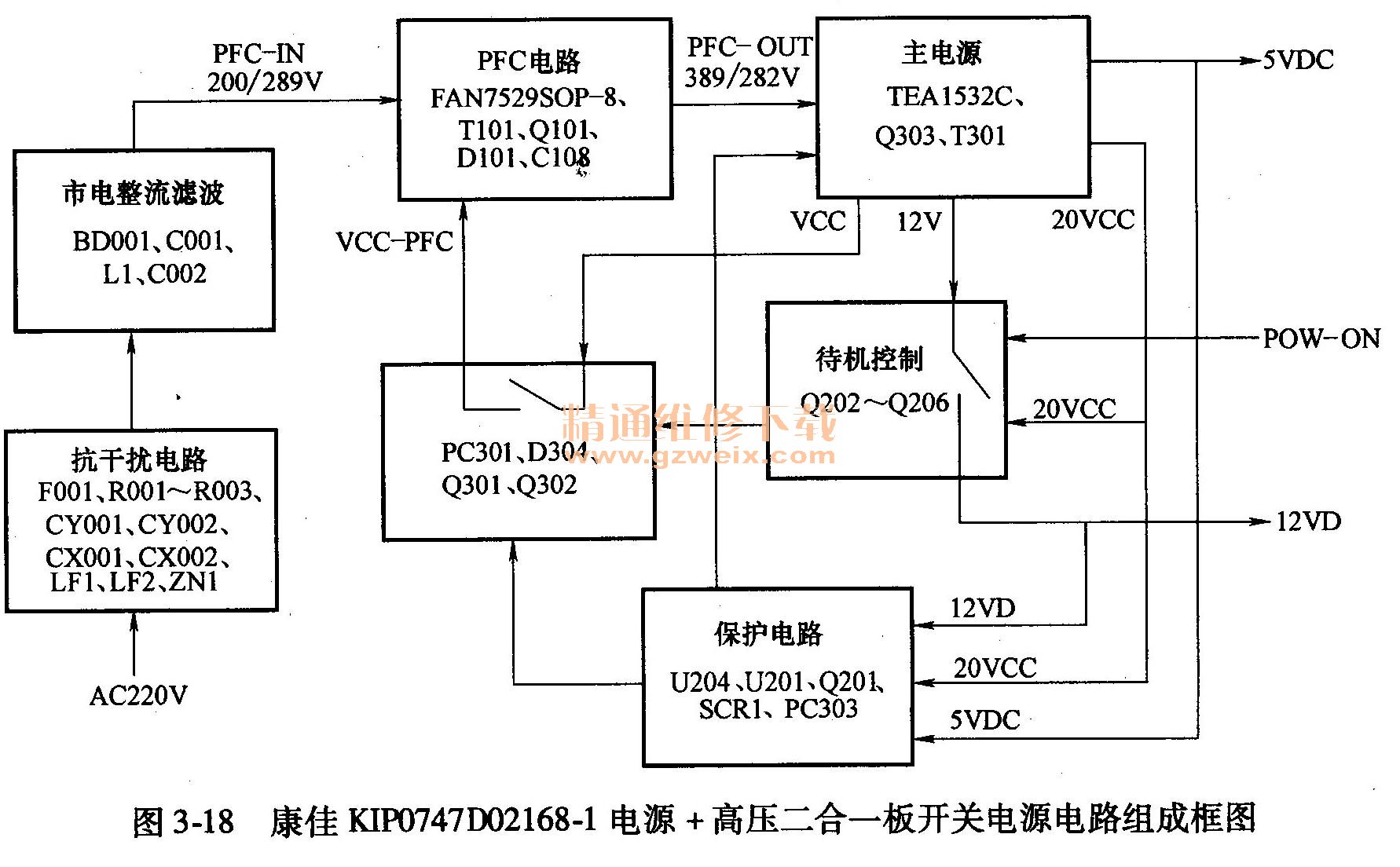

康佳KIP0747D02168-1电源+高压二合一板开关电源电路组成框图

    接通电源后,交流220V输入电压经抗干扰电路滤除干扰,全桥BD001和C001、L1、C002整流滤波,产生约300V的PFC-IN脉动直流电压。该电压经PFC电路的电感和二极管为主电源电路供电,主电源电路TEA1532C启动工作,产生5VDC电压,为主板控制系统提供5V电压,控制系统工作后为电源板送入PWR-ON开机控制电压,待机控制电路动作:一是将主电源输出Vcc电压,经待机控制电路为驱动PFC电路FAN7529 SOP-8提供VCC-PCF工作电压,PFC电路启动工作,将市电整流滤波后的PFC-IN电压校正后提升到约400V,产生PFC-OUT电压,为主、副电源供电,主电源工作于宽脉冲状态,输出功率提升;二是将主电源输出的12V电压经待机控制和稳压后输出,为主电路板和背光灯高压板提供+12V电源,整机进入开机收看状态。

    (一)PFC电路
    康佳KIP0747D02168-1电源+高压二合一板PFC电路如图3-19所示。它由驱动控制电路U101 (FAN7529 SOP-8)、大功率MOSFET(开关管)Q101、储能电感变压器T101、升压二极管D101和滤波电容C108等组成,提高开关电源的功率因数,为主开关电源提供约400V的直流PFC-OUT电压。

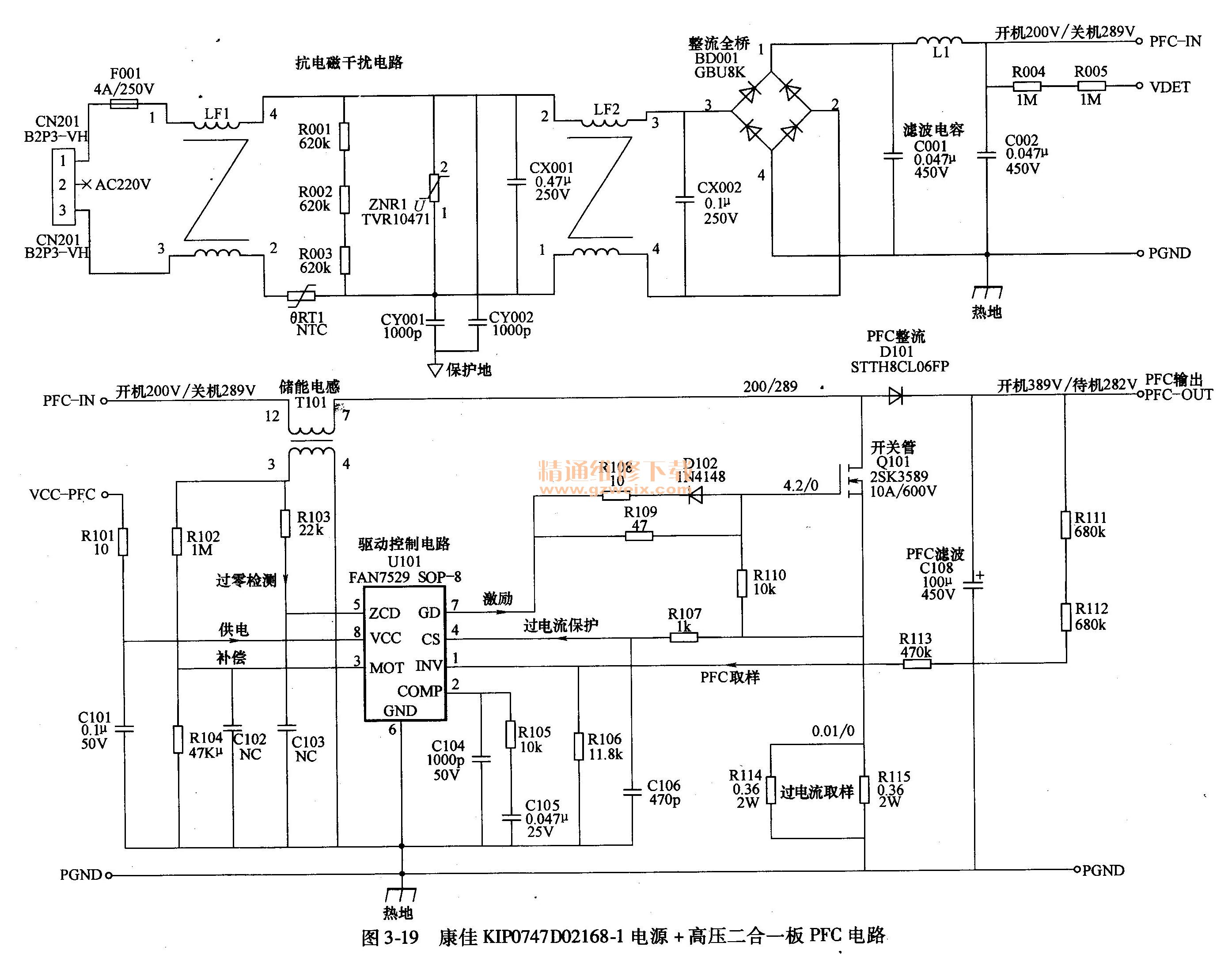

康佳KIP0747 D02168-1电源+高压二合一板PFC电路

    1. FAN7529 SOP-8简介

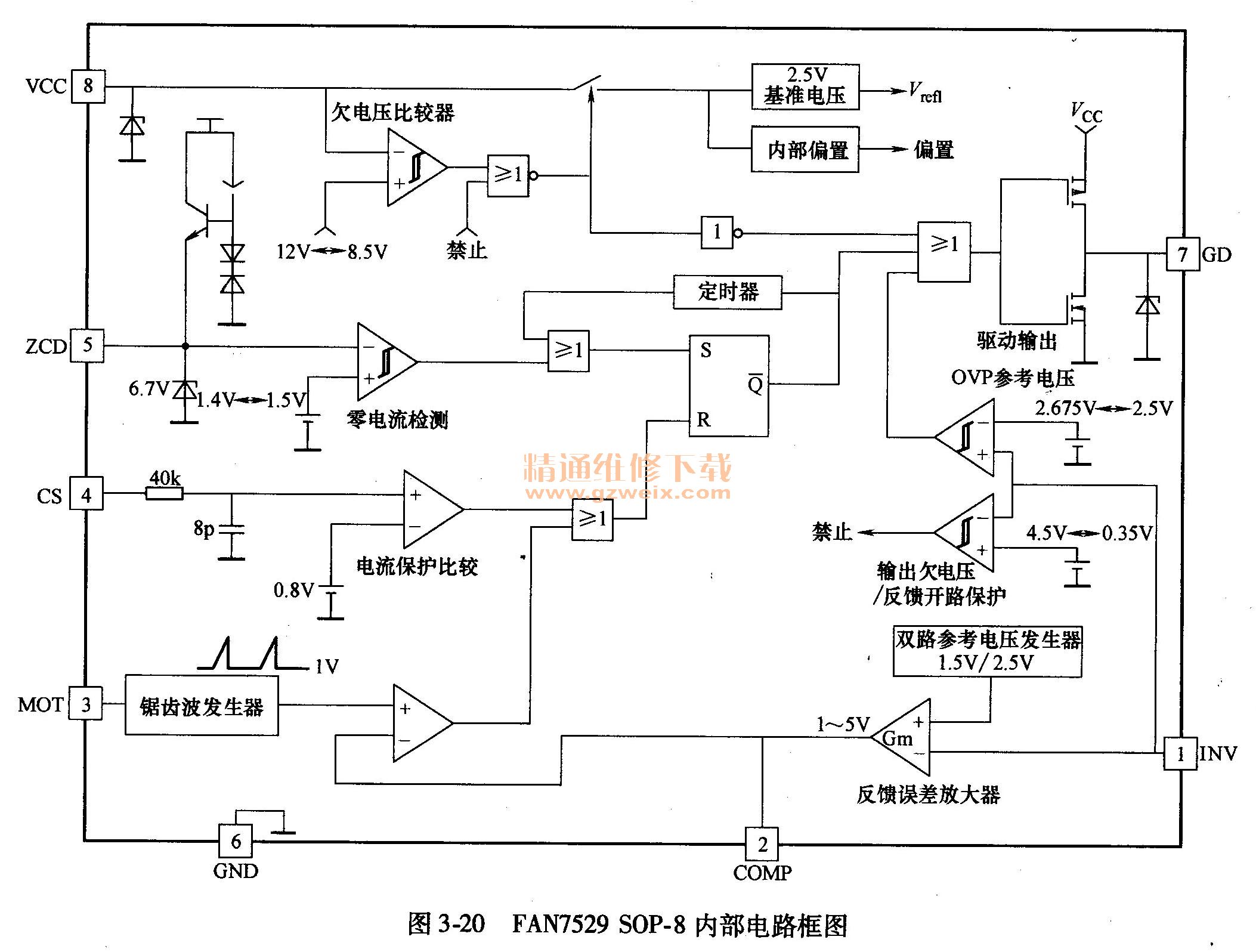

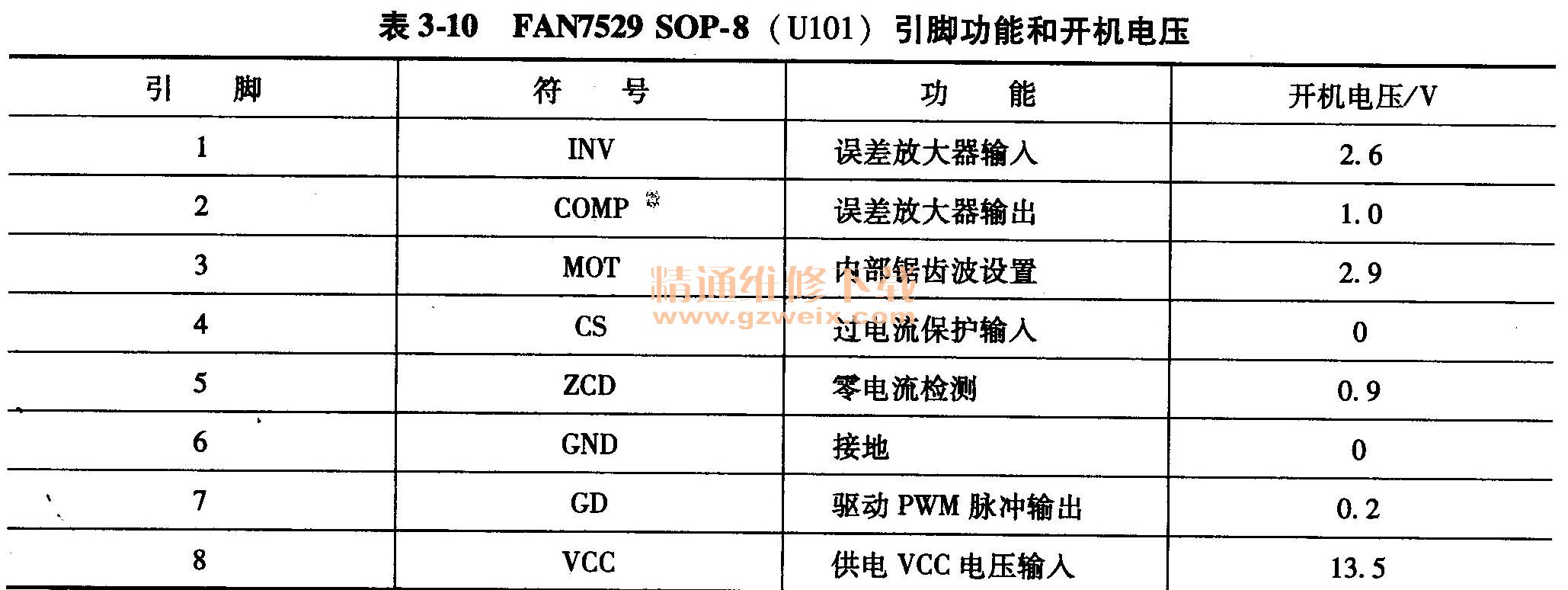

    FAN7529 SOP- 8是专用有源PFC电路,内部电路框图如图3-20所示。它内含锯齿波发生器、反馈误差放大器、基准电压产生电路、欠电压锁定比较器、零电流检测电路、电流保护比较电路、输出欠电压/反馈开路保护电路、驱动输出电路等,具有过电压、欠电压、过电流保护功能。其引脚功能和开机电压见表3-10。

    2.启动工作过程
    AC220 V市电经延迟熔丝管F001和由CY001、CY002、LF1、CX001、LF2、CX002组成的交流抗干扰电路,滤除市电中的高频干扰信号,再经BD001桥式整流,0001, L1, 0002滤波,产生300V左右PFC-IN脉动直流电压,开机负载大时该电压降低到230V。电路中,TR1主要是防止浪涌电流对电路的冲击;ZNR1为压敏电阻,AC220V市电过高时,ZNR1击穿短路,F001熔断,避免电网电压波动造成开关电源损坏。

    AC220V市电经桥式整流滤波产生的100Hz的+300V脉动直流PFC-IN电压,经储能电感T101送到MOSFET(开关管)Q101的漏极;主电源工作后T301的6-7绕组感应电压整流滤波后输出15V左右的VCC1电压,经待机电路控制后,经R101为驱动控制电路FAN7529 SOP- 8的8脚提供VCC-PFC宝作电压,内部电路启动工作,从7脚输出PWM信号,经R109, R108、D102加到Q101的栅极,使Q101工作在开关状态。

    当FAN7529 SOP-8的7脚输出高电平时,Q101导通,流过电感T101的一次电流逐渐上升,T101储能;、当FAN7529 SOP- 8的7脚输出低电平时,Q101截止,T101上储存的电压与100Hz脉动直流电压叠加后,经D101整流、C108滤波后形成400V直流电压为主升关电源提供工作电压。

    T101二次3-4绕组感应的脉冲分为两路:一路经R103限流后加到FAN7529 SOP- 8的5脚(零电流检测端),当5脚电压高于1.5V后再降至1. 4V,零电流检测器开启,控制驱动脉冲从7脚输出高电平,使Q101导通,进行下一周期工作准备;另一路经R102与R104分压后加到FAN7529 SOP-8的3脚(锯齿波发生器端),对锯齿波斜率进行补偿,正常工作时该脚电压为2. 9 V,内部斜率补偿正比于流过电阻R104的电流。

    3.防止Q101峰谷状态饱和损坏
    100Hz脉动直流电压经R111~R113与R106分压后加到FAN7529 SOP-8的1脚,为FAN7529 SOP-8内部的误差放大器提供一个电压波形信号,与5脚输入的过零检测信号一起,使7脚输出的PWM信号占空比随100 Hz电压波形信号改变,实现了电压波形与电流波形同相,防止Q101在脉冲的峰谷来临时,输入电压接近OV、Q101处于导通状态而损坏。

    4.过电压、欠电压保护电路
    FAN7529 SOP-8的1脚内部设有输出欠电压/反馈开路保护电路,兼有过、欠电压保护功能。当FAN7529 SOP-8的1脚电压高于2.68V时,过电压保护比较器输出保护控制电压,关闭驱动脉冲信号,PFC电路停止工作;当FAN7529 SOP- 8的1脚电压低于0. 45V时,欠电压保护比较器输出保护控制电压,关闭驱动脉冲信号,PFC电路停止工作。

    5.过电流保护电路
    FAN7529 SOP-8的4脚内部设有过电流检测保护电路。FAN7529 SOP- 8的4脚通过R107接Q101的S极电阻R114、R115。正常工作时,Q101的漏极电流在R114、R115上形成的电压降很低,反馈到FAN7529 SOP- 8的4脚电压接近0V。当某种原因导致Q101的漏极电流增大时,则Rl14、R115上的电压降增大,送到FAN7529 SOP-8的4脚电压升高,内部过电流保护电路启动,关闭7脚输出的驱动脉冲,PFC电路停止工作。

    (二)主开关电源

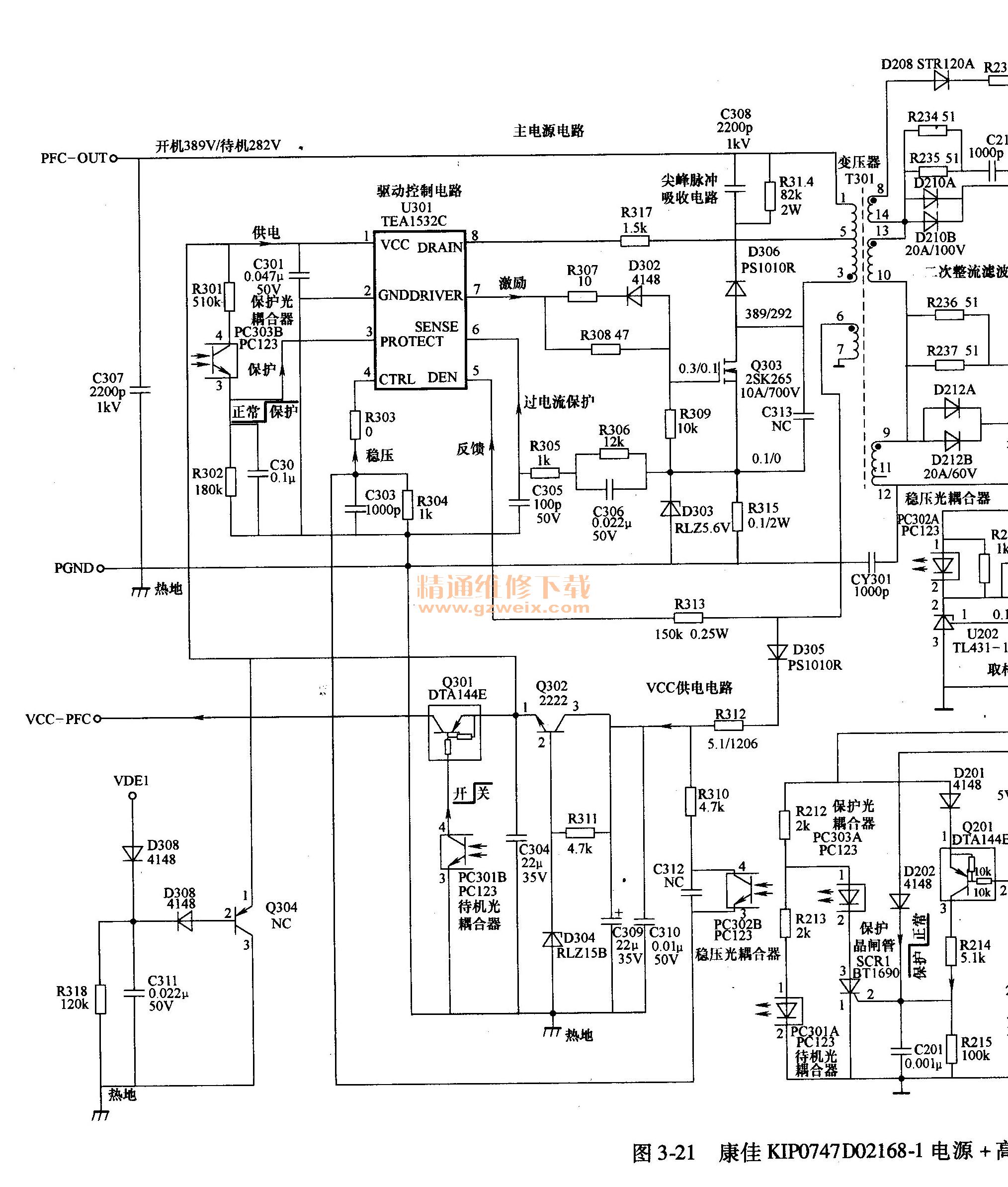

    康佳KIP0747DO2168-1电源+高压二合一板主电源电路如图3-21所示。它由驱动控制电路U301 (TEA1532C )、大功率MOSFET(开关管)Q303、开关变压器T301、光耦合器PC302、取样误差放大电路U202等组成,为主板微处理器控制系统提供5VDC电源,为主电路板提供受控的12VD电压,为待机控制和保护电路提供20VCC电源。

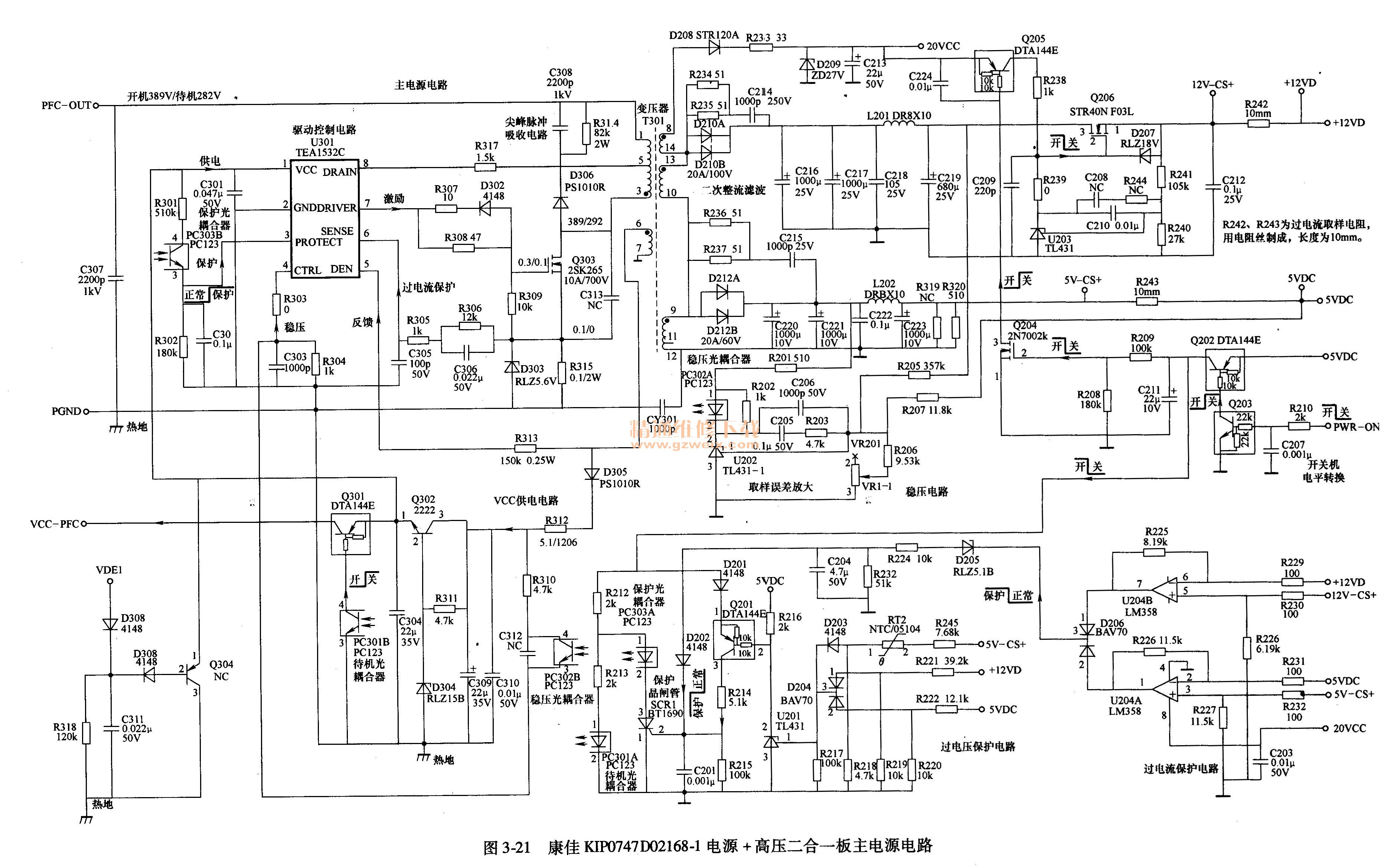

康佳KIP0747DO2168-1电源+高压二合一板主电源电路

    1. TEA1532C简介
    TEA1532C是飞利浦公司推出的绿色变频开关电源控制器,其内部电路框图如图3-22所示。它内设振荡器、逻辑电路、反馈补偿电路和电源复位电路、电源管理电路等,具有完善的保护电路,包括去磁保护、过电流保护、过电压保护、欠电压保护、芯片过热保护及保护动作后的安全软启动电路等。TEA1532C引脚功能和维修数据见表3-11。

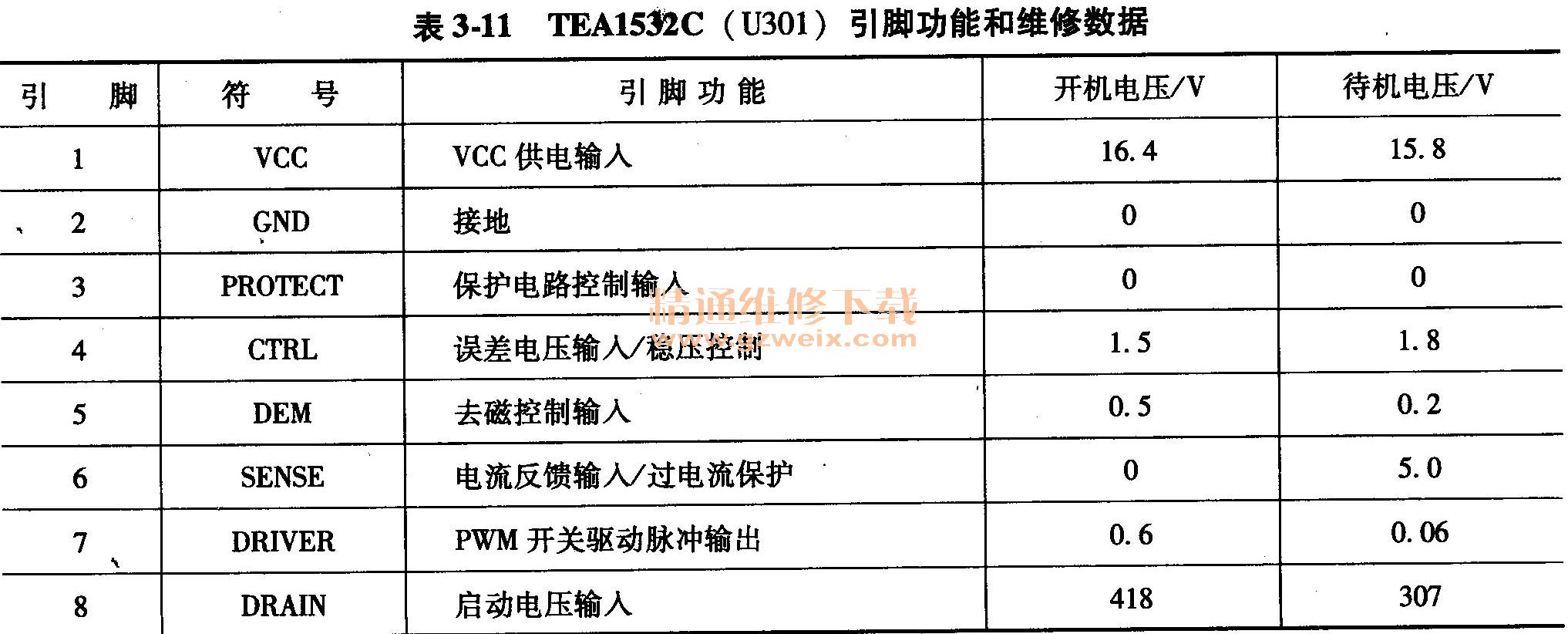

TEA1532C (U301)引脚功能和维修数据

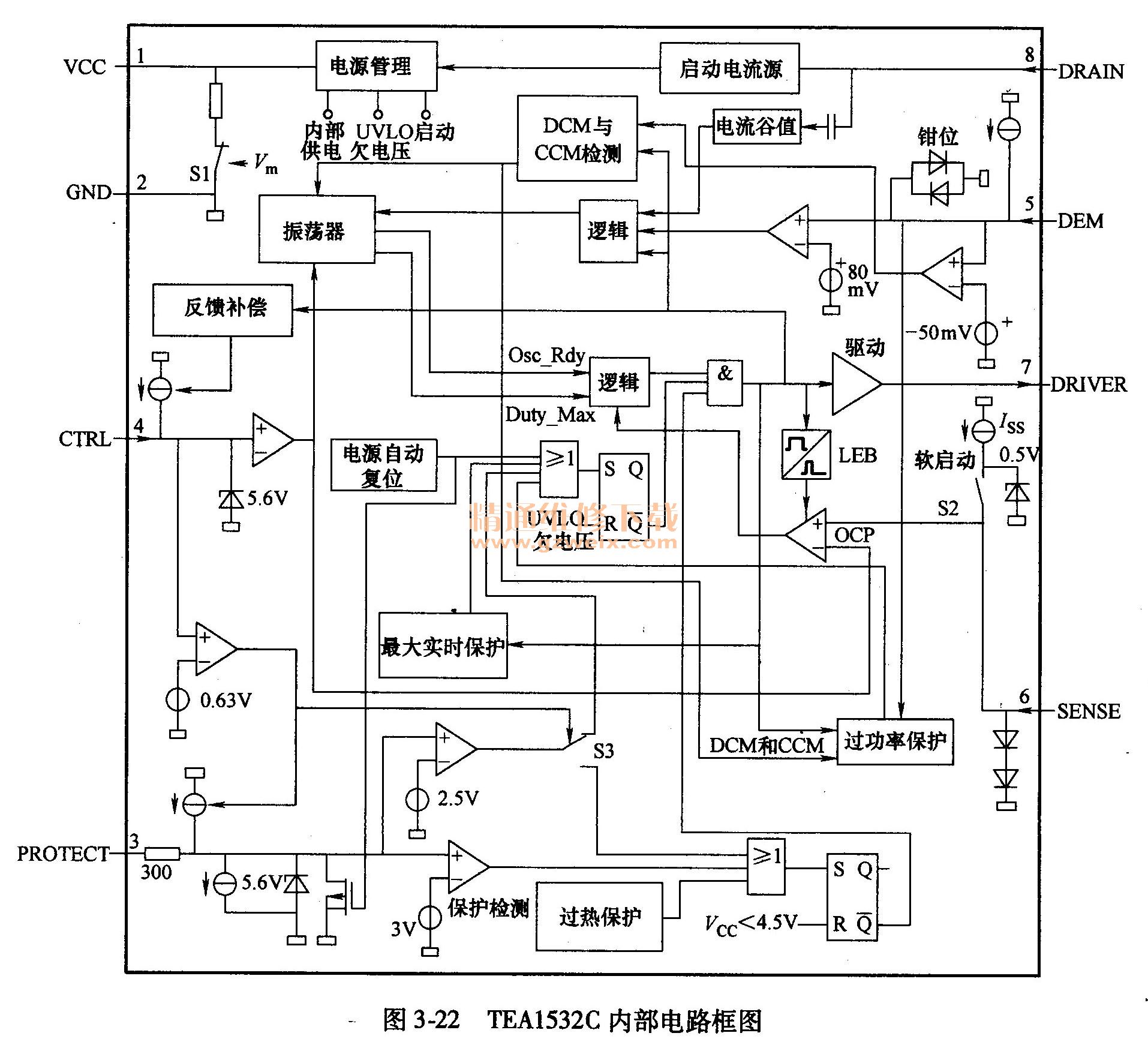

TEA1532C内部电路框图

      2.启动和振荡电路
      接通电源时,PFC电路未工作,市电整流滤波后形成的PFC-IN约300V脉动直流电压,
  经D101向C108充电,产生300V的稳定电压(该电压在开机状态PFC电路工作后,上到400V左右),分两路输入主电源电路:一路经开关变压器T301的1-5绕组加到开关管Q303的漏极;另一路经T301的1一绕组、R317加到TEA1532C的8脚,经8脚内的启动电流电路对1脚外接电容C301充电。当C301两端电压上升到4V以上时,REA1532C内部振荡电路开始振荡,从7脚输出驱动脉冲,通过R308、R307、D302加到Q303的栅极,控制Q303工作在开关状态,开关电源开始工作。

    开关电源工作后,开关变压器T301的6-7绕组将感应出交变电压,经D305整流、R312限流、C309、C310滤波,得到约17V电压,再经Q302、D304的稳压电路稳压,形成约14.3V电压,一是为REA1532C的1脚提供启动后的工作电压;二是经待机电路Q301、PC301控制后,为PFC电路提供VCC-PFC工作电压。

    3.二次输出电路
    开关变压器T301的二次侧由12-9、10-13、14-8三个绕组串联,产生三组不同的感应电压,经各自的整流滤波电路后,输出5VDC、12VD、20VCC直流电压,其中5VDC为不受控电压,为主板控制系统供电;12VD电压为受控电压,经待机控制电路和稳压电路稳压后输出,为主板和高压板电路供电;20VCC电压为电源板的待机控制和保护电路提供电源。

    4.稳压控制电路
    稳压控制电路由误差放大电路U202、光耦合器PC302及REA1532C的4脚内部电路构成。对开关电源输出的5VDC、12VD两组电压进行监测来实现稳压控制的目的。R205、R207与R206分压组成取样电路,其中R205对12VD电压进行取样,R207对5VDC电压进行取样,误差电压送到U202的1脚。

    当开关电源因PFC电路供电过高或负载电流减小等原因造成5VDC或12VD电压升高时,经过取样电路取样加到U202的1脚电压升高,经U202内部比较放大后,2脚电压降低,PC302的1-2脚发光二极管电流增大,3-4脚内部光敏晶体管内阻降低,使REA1532C的4脚电压升高,经内部误差放大电路处理后,控制7脚输出的PWM脉冲宽度变窄,开关管Q303提前截止,输出的电压下降到正常值。

    5.待机控制电路
    待机控制电路如图3-21下部所示。该电路可分为三部分:一是由Q203、Q202组成的控制电压放大电路;二是由1301二次侧的Q204~Q206组成的12VD输出电压控制电路;三是由T301一次侧的PC301、Q301组成的VCC-PFC供电电压控制电路。

    1)遥控开机时,主板微处理器控制系统接收到开机指令时,主板输出PWR-ON高电平开机控制信号,经R210加到Q203的基极,Q203饱和,Q202的基极电压变为低电平而导通,其发射极5V高电平从集电极输出,Q202的集电极输出的高电平分为两路:

    第一路送到Q204~Q206组成的12VD输出电压控制电路。经R209, R208分压加到Q204的栅极,Q204导通,漏极变为低电平,将PNP晶体管Q205的基极电压拉低而导通,其发射极20VCC电压从集电极输出,经R238加到Q206的栅极,向Q206、U203、D207组成的稳压电路提供正向偏置电压而导通,Q206导通并稳压,漏极12V电压从源极输出,提供12VD给主电路板和高压电路,主电路板获电工作,进入开机收看状态。

    第二路经R212, R213使光耦合器PC301导通,内部光敏晶体管导通,4脚变为低电平,将PNP晶体管Q301的基极电压拉低而导通,向PFC电路提供VCC-PFC供电,PFC电路启动工作,进入开机状态。

    2)遥控关机时,主板微处理器控制系统输出PWR-OFF低电平关机控制信号,Q203截止,Q202的基极电压变为高电平而截正,Q202的集电极输出的低电平分为两路:

    第一路送到Q204~Q206组成的12VD输出电压控制电路。经R209加到Q204的栅极,Q204截止,漏极变为高电平,Q205截止,Q206的栅极失去正向电压,Q206、U203、D207组成的稳压电路截止,切断了12VD输出电压,主电路板和高压电路停止工作,进入待机状态。

    第二路使PC301截止,内部光敏晶体管截止,4脚变为高电平,Q301截止,切断了PFC电路VCC-PFC供电,PFC电路停止工作,主电源供电由400V降低为300V。

    6.工作模式自动切换控制
    本开关电源具有工作模式自动切换控制功能,该功能主要由REA1532C的4、5脚内外部电路共同完成。REA1532C的5脚为去磁控制输入端,去磁控制是新型开关电源使用的一种控制技术。通俗地讲,就是通过实时检测开关变压器内部电流变化情况,来完成各种控制。本开关电源通过REA1532C的4脚输入的误差信号和5脚输入的脉冲信号共同来判断电源负载情况。若电源处于大功率输出状态,REA1532C内部将工作在准谐振模式;若电源处于中功率输出状态,REA1532C内部将工作在固定振荡模式;若电源处于待机小功率输出状态,REA1532C内部将工作在低频间隙振荡模式。

    7. Q303过电流保护电路
    U301的6脚内部设有过电流检测保护电路,6脚通过R305、R306、C306与Q303的S极电阻R315相连接。

    当开关管Q303因某种原因造成其漏一源极电流急剧增大时,R315上的电压降增大,增大的电压送到U301的6脚,6脚内部放大器输出控制信号对逻辑电路进行控制,使逻辑电路输出的PWM脉冲宽度变窄,开关管导通时间缩短。当6脚电压上升到0. 75V时,内部逻辑电路不再对PWM脉冲宽度进行调整,将直接切断7脚的脉冲输出,电源处于过电流保护状态。

    (三)晶闸管保护电路
    康佳KIP0747 D02168-1电源+高压二合一板在开关电源的二次侧设有以晶闸管SCR1和检测电路U204、U201、Q201为核心的过电流、过电压保护电路,如图3-21下部所示。

    REA1532C的3脚为专用保护检测端,该脚电压正常时为低电平。保护电路启动时,晶闸管SCRI被触发导通,通过光耦合器PC303向REA1532C的3脚送入高电平,REA1532C内部保护电路启动,切断7脚的脉冲输出,主开关电源停止工作,实现保护。

    1.保护执行电路
    保护执行电路由SCR1、PC303组成,分别对REA1532C的3脚电压、Q202的集电极高电平进行控制。
    当过电流和过电压检测电路检测到故障时,经隔离电路都会触发SCR1导通,迫使PC303导通。PC303的导通有两个作用:PC303光敏晶体管的导通使REA1532C的3脚电压升高,当该脚电压升高到2.5V以上时,REA1532C内部切断7脚的脉冲输出,实现过电流保护;PC303发光二极管的导通将Q202的集电极高电平拉低,使待机控制电路联动,一是切断12VD电压的输出,二是切断VCC-PFC的供电,PFC电路也停止工作,进入待机保护状态。

    2.过电流保护电路
    过电流保护电路主要由T301二次狈组12VD电压过电流检测电阻R242、5VDC电压过电流检测电阻R243和运算放大器U204 (LM358 ),二极管D206、D205、D202,晶闸管SCR1,光耦合器PC303及REA1532C的3脚内部电路组成。R242、R243两端分别连接到U204的2-3脚、5-6脚内部两个运算放大器。

    当12VD, 5VDC电压其中一路负载过大时,R242, R243其中之一电压降增大,势必造成U204内部放大器的1, 7脚(输出端)其中之一输出高电平,输出的高电平经D206反向击穿稳压管D205,由R224、R232分压后,经D202送到SCR1的栅脚,SCR1被触发导通,实现过电流保护。实际维修过程中,检测电阻R242、R243阻值增大、开路损坏居多。

    3.过电压保护电路
    过电压保护电路由R72、R245与R218、R221与R219、R222与R220分压取样电路,分别对5V-CS + 、+ 12VD, +5VDC三个输出电压进行取样,经隔离二极管D203、D204送到误差放大电路U201,误差放大后的控制电压经晶体管Q201去触发晶闸管SCR1,并对待机控制电路Q202的集电极开机高电平进行控制。

    当输出电压异常升高时,升高的电压经过各自的分压电阻分压后,分别通过D203、D204送到U201的1脚,U201导通,2脚为低电平,Q201的基极电压下降而导通,从Q201的集电极输出高电平触发电压加到SCR1的栅极,SCR1被触发导通,实现过电压保护。
