轻松学会康佳液晶彩电高压板维修
来源:本站整理  作者:佚名  2013-07-31 15:26:54

四、高压板电路故障维修
    (一)高压板电路维修
    1.测量高压板工作条件

    当高压板不工作时,首先测量高压板的工作条件。为了测量方便,可通过测量相关连接器电压判断故障范围。对于高压板电路,可通过测量连接器CNB/CN403的引脚电压来判断:一是测量8脚的+12VD供电是否正常;二是测量11脚的BLON电压是否正常;三是测量9脚的I-PWM电压是否正常。


    如果+12VD供电不正常,检查电源板供电电路;BLON和I-PWM电压不正常,检查控制系统电路。

    2.检测高压电路
    首先测量连接器CNB/CN403的4脚和5脚有无脉冲电压输出,有条件的测量其输出波形有无和是否正常,如果连接器CNB/CN403的4脚和5脚无脉冲电压输出,故障在小电路板中,否则故障在高压板高压形成电路中。

如果连接器CNB/CN403的4脚和5脚无脉冲电压,可测量背光灯控制电路OZ964SN的11、12、19、20脚是否有激励脉冲输出,无脉冲输出,故障在背光灯控制电路,重点检查OZ964SN及其外部电路,将检测数据与表3-13的数据进行比对,判断故障所在,外围元器件正常时更换OZ964SN;如果有脉冲输出,重点检查激励电路Q31、Q29、Q22、Q30。

    3.测量关键器件电压

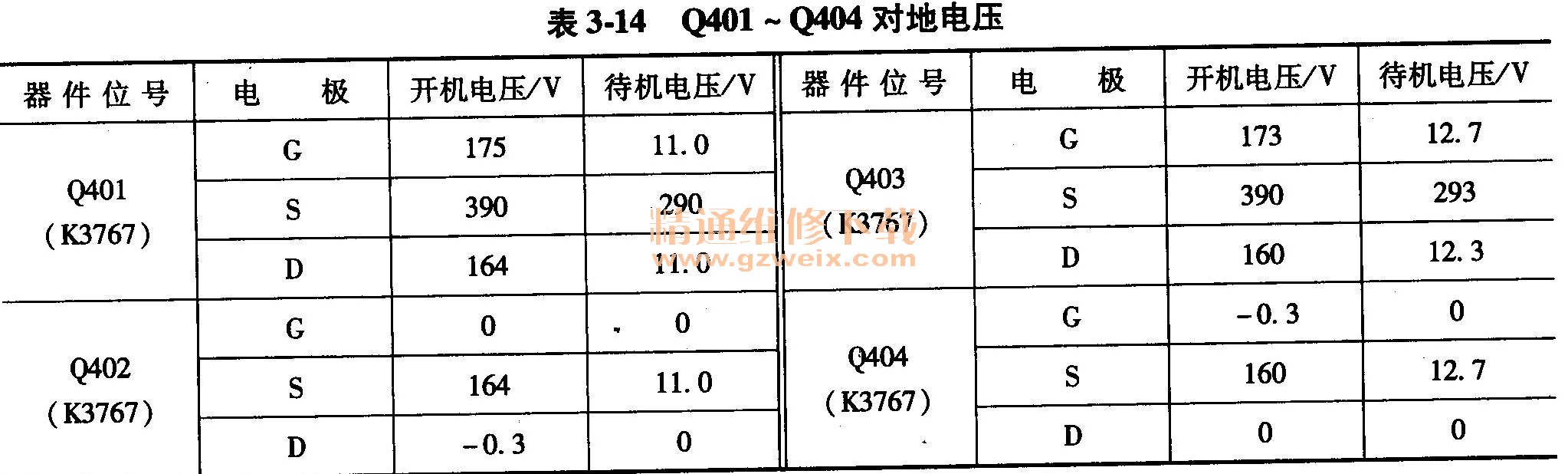

    高压板上的复合MOSFET(开关管)Q401~Q404和升压变压器T404~T407,工作于高电压、大电流状态,是易于损坏的器件,维修时可通过测量其对地电压,判断其好坏。Q401~Q404对地电压见表3-14,供维修时参考。
Q401~Q404对地电压

    (二)保护电路维修
    当高压板电路发生过电流、过电压故障时,会出现背光灯亮一下就灭的故障现象。维修时,可采取测量关键点电压,判断是否保护和解除保护,观察故障现象的方法进行维修。

    1.根据故障现象,判断是否保护
    如果开机的瞬间,有伴音,显示屏亮一下就灭,则是高压板保护电路启动所致。如果背光灯灯管亮后马上就灭,则是过电流保护所致;如果灯管亮is后才灭,则是过电压保护所致。
    2.测量关键点电压,判断哪路保护
    高压板部分过电压保护电路主要对OZ964SN的2脚电压进行控制,2脚电压正常时为1V以下,当过电压保护电路启动时,过电压保护检测电路向2脚送入高电平,OZ964SN内部保护电路启动,关闭11、12、19、20脚输出脉冲,高压板电路停止工作,实现过电压保护。
    高压板部分电流平衡保护电路和供电欠电压保护电路对OZ964SN的3脚电压进行控制,3脚电压正常时为2.5V,当电流平衡保护电路启动时,Q1导通,将OZ964SN的3脚电压拉低;当发生供电欠电压故障时,也将OZ964SN的3脚电压拉低,OZ964SN内部保护电路启动,关闭11、12、19、20脚输出脉冲,高压板电路停止工作,实现过电压保护。如果2脚电压由正常时的1V以下上升到2V以上,则可判断过电压保护电路启动;如果3脚电压由正常时的2.5V降低到2. 0V以下,则可判断电流平衡保护电路和供电欠电压保护电路启动。

    由于OZ964SN的2脚电压来自连接器 CNB/CN403的1脚,OZ964SN的3脚外部运算放大器U2的保护电压P来自CNB/CN403的2脚。检修时,可在开机后保护前的瞬间测量CNB/CN403的1、2脚电压判断是哪种保护电路启动。如果CNB/CN403的1脚电压为高电平,则是高压过电压保护电路启动;如果CNB/CN403的2脚电压为高电平,则是电流平衡保护电路启动;如果CNB/CN403的1、2脚电压均为低电平,则是+12VD电压过低保护电路启动。

    3.解除保护,观察故障现象
    确定保护之后,可采取解除保护的方法,开机观察故障现象,测量关键点电压,确定故障部位。
    对于过电压保护电路,一是将连接器CNB/CN403的1脚对地短路;二是断开OZ964SN的2脚与各路保护检测电路的连接电阻R90;三是在2脚与地线之间跨界短路线和100Ω以下电阻,将2脚电压拉低。对于灯管电流平衡保护电路,一是将CNB/CN403的2脚对地短路;二是将Q1的基极接地,将保护触发电压短路。对于供电欠电压保护电路,将R78断开。

    每断开一路检测电路,进行一次开机实验,如果断开哪路检测电路后,开机不再保护,灯管正常发光,则是该保护电路引起的保护。如果解除保护后,开机灯管仍然不亮,则是高压板电路故障;如果个别灯管不亮或亮度不正常,则是该灯管及其高压形成电路故障。

    例3-15:开机后有伴音,屏幕亮一下即灭。
    分析与检修:开机后指示灯亮,几秒钟后伴音出现,屏幕上刚显示出图像,马上熄灭,判断高压板保护电路动作。

    对高压板电路的供电、控制电压进行检查,均正常。开机的瞬间,用数字表交流电压挡,黑表笔接地,红表笔搭接高压输出连接器CN3~CN7的插头外皮,通过电磁感应测量交流输出电压,开机后的几秒钟内有300V左右的交流感应电压输出,当灯管刚亮时,马上消失。比较4个连接器的检测电压,发现CN3的交流电压偏低,此时测量OZ964SN的3脚电压低于正常值2.5V,判断该连接器相关的灯管或高压升压电路故障。试将CN4连接灯管的插头拔掉,开机测量CN4的交流电压升上来,且灯管点亮超过1s后才熄灭。

    根据故障现象分析:CN4相关的灯管发生故障,造成过电流保护;当拔掉灯管连接插头时,由于高压输出无负载,又造成输出过电压和电流不平衡,引起过电压保护电路启动。将CN4连接的灯管更换后,故障排除。

    例3-16:开机后有伴音,屏幕不亮。
    分析与检修:开机后指示灯亮,有伴音、无图像,观察背光灯根本不亮。检查高压板的工作条件,测量连接器CNB/CN403的引脚电压,测量8脚的+12VD供电、11脚的BLON高压板开启电压、9脚的I-PWM调光电压均正常。用感应方法(将万用表拨到交流电压挡,一只表笔接地,一只表笔贴近高压输出连接器外皮)测量高压板输出连接器无感应电压输出,说明高压板电路未工作。用示波器厕量连接器CNB/CN403的4、5脚无脉冲波形输出,判断故障在小电路板上。

    对以U3为核心的小电路板背光灯控制电路进行检测,发现U3的5脚无5V电压输入,对5V供电电路U1进行检测,发现U1的1脚有12V电压输入,但2脚无5V电压输出,更换U1后,故障排除。
