轻松学会康佳液晶彩电高压板维修
来源:本站整理  作者:佚名  2013-07-31 15:26:54

三、高压板电路工作原理
  (一)高压板基本电路
    康佳KIP200118-01电源+高压二合一板背光灯高压板部分电路如图3-7和图3-8所示。它由以U701 (OZ9926A)、Q704~Q715为核心组成的脉冲放大激励电路、T701和Q751~Q754、以升压变压器T750为核心组成的全桥驱动升压输出电路三部分组成。

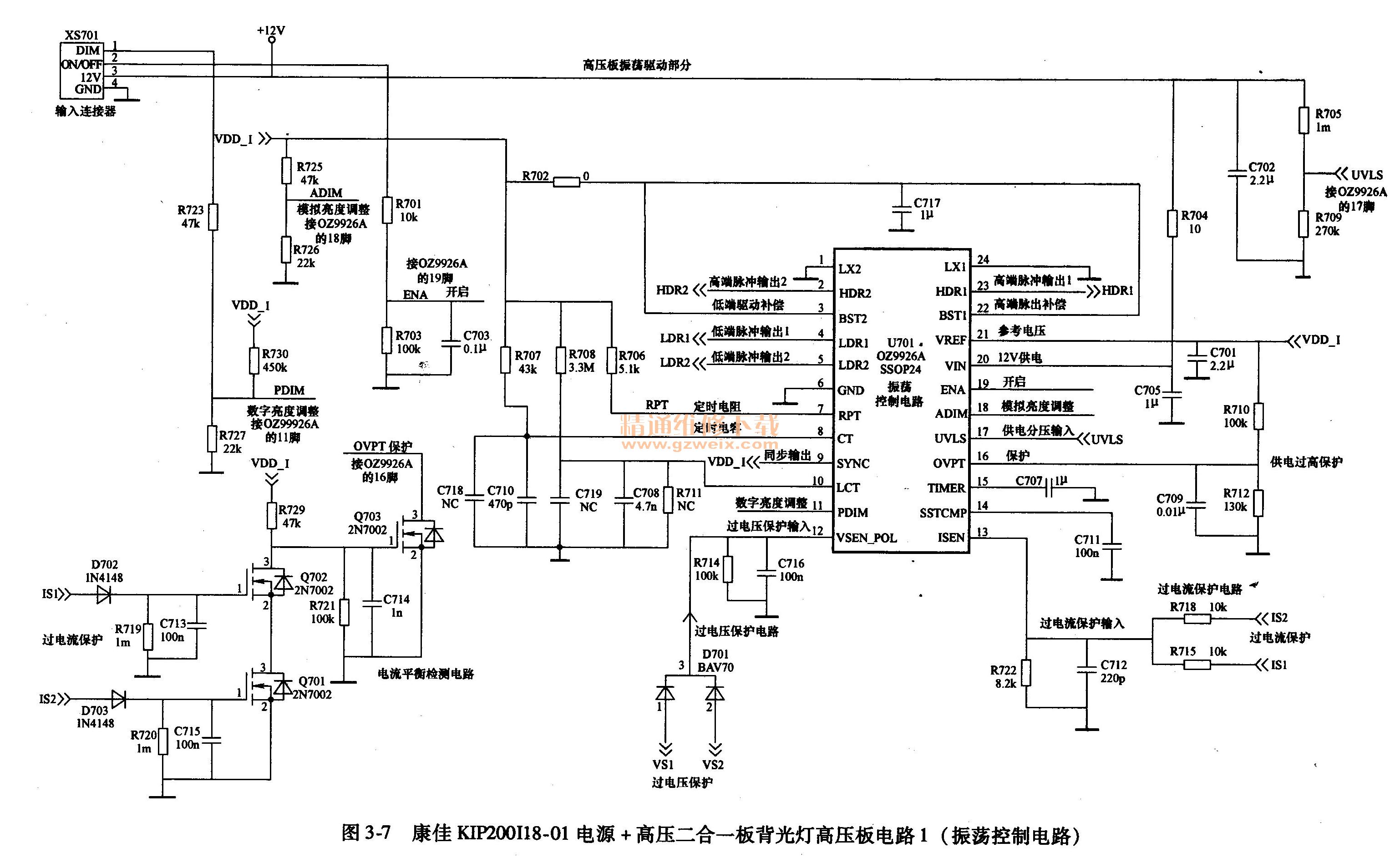

康佳KIP20OI18-01电源+高压二合一板背光灯高压板电路1(振荡控制电路)
康佳KIP200118-01电源+高压二合一板背光灯高压板电路2(激励放大与全桥升压输出电路)

    电源部分输出的12. 0V电源和主板控制系统送来的点灯控制、亮度调整电压经连接器XS701送到高压板电路,XS701的各脚功能电压:1脚为背光亮度调节端,调节范围为0~3. 3V; 2脚为高压板点灯控制端,高压板正常工作电压为2.0~5. 0V,高压板停止工作时为0~0. 8V; 3脚为12. 0V供电输入端;4脚为接地端。PFC电路开机后输出的+400V电压为全桥式升压输出电路供电。

    二次开机后,在控制系统的控制下,高压板启动工作,振荡控制芯片OZ9926A输出两对四路激励脉冲,推动MOSFET(开关管)Q701~Q704和升压变压器T751~1754组成的全桥驱动电路工作于交替开关状态,产生交流高频电压,为4个背光灯管供电。

    1.背光控制电路
    康佳KIP200I18-01电源+高压二合一板高压板的振荡激励控制电路主要由U701(OZ9926A)内、外部电路构成,在主电路板的控制下启动工作,向全桥驱动电路输出HDR1、LDR1和HDR2、LDR2两对驱动脉冲信号,并具有过电压、过电流保护功能。

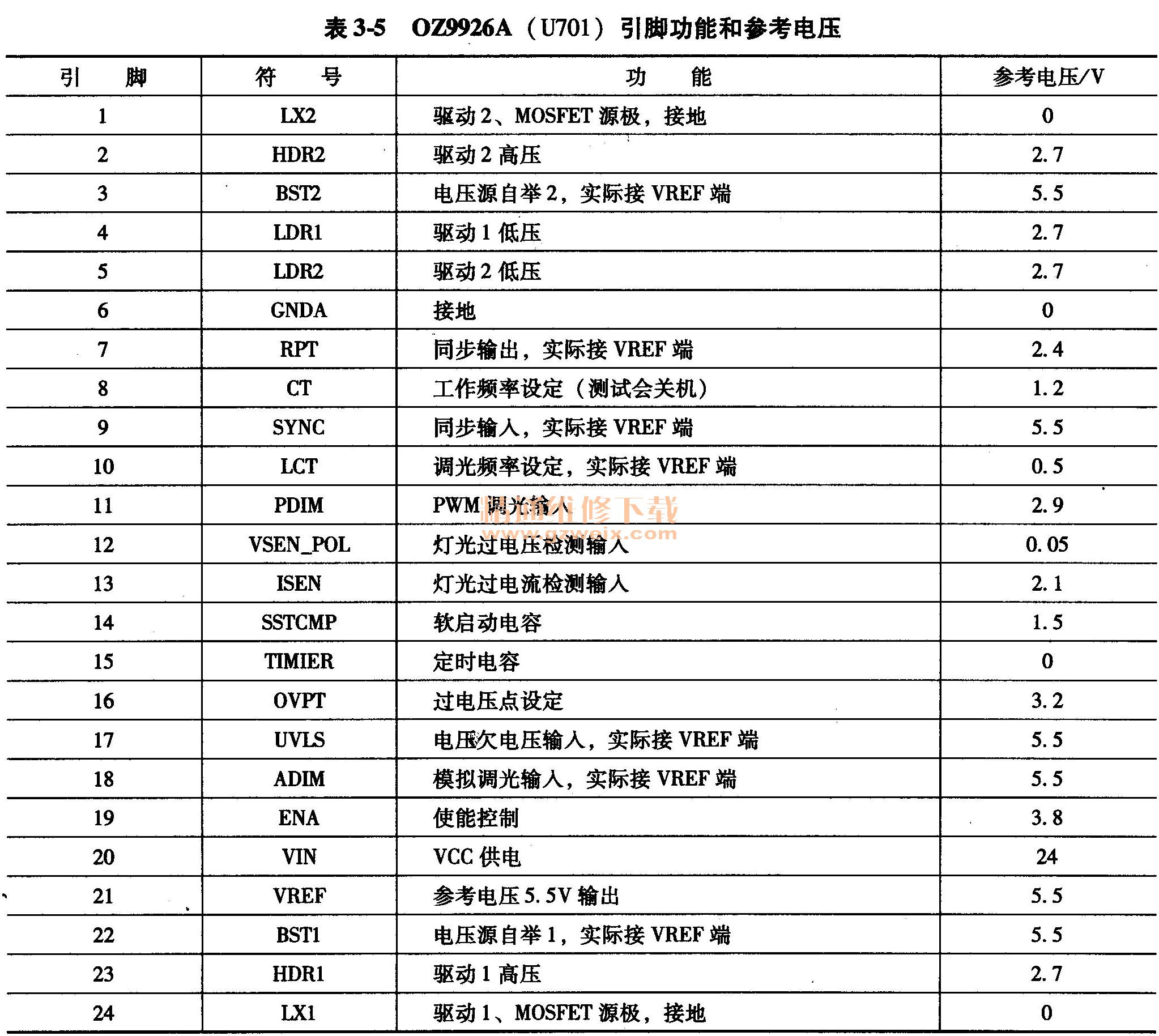

    OZ9926A是凸凹公司推出的用于液晶产品背光控制检测电路,启动过程点灯电流具有很强的对称性,全桥或者双端顺向结构,支持多片芯片同步,支持极限电流控制,恒定的工作时钟频率,具有过电压、过电流和欠电压关断保护功能。OZ9926A引脚功能和参考电压见表3-5。

    2.背光灯开启电路
    电源板输出的+12. 0V电压送入高压板电路,然后分为两路:一路直接送给以Q704~Q715为核心组成的脉冲放大激励电路;另一路经R704送给振荡激励控制电路U701(OZ9926A),经U701内部电路稳压后从21脚输出VDD-5. 5V基准电压,为内外振荡、保护电路供电。

    遥控开机后,主板微处理器输出的ON/OFF高电平点灯控制电压从连接器XS701的2脚输入高压板电路,经R701、R703分压向U701的19脚ENA提供点灯控制电压,U701内部振荡电路开始启动,经内部处理后从23、4脚和2、5脚输出两组互为反相的HDR1、LDR1和HDR2、LDR2的PWM脉冲信号,送到全桥驱动输出电路Q701~Q704的栅极。

    3.脉冲放大激励电路
    脉冲放大激励电路以Q704~Q715为核心组成,U701输出的 HDRI高端脉冲1送到Q704~Q706放大电路,LDR1低端脉冲送到Q707~Q709放大电路,两个脉冲经过放大后在推动变压器1701中产生感应电压;同理HDR2高端脉冲2送到Q710~Q712放大电路,LDR2低端脉冲送到Q713~Q715放大电路,两个脉冲经过放大后在推动变压器T702中产感应电压。1701、T702的二次脉冲电压推动末级全桥式升压输出电路交替工作。

    4.全桥驱动与高压输出电路
    全桥驱动与高压输出电路主要由MOSFET(开关管)Q751~Q754和升压变压器T750组成。其中Q751、Q752组成上半臂驱动电路,中53, Q754组成下半臂驱动电路,T701、T702的二次侧两组激励脉冲,驱动Q751~Q754交替导通和截止,Q751、Q754同时导通,Q752、Q753同时导通,且Q751, Q754导通时,Q752, Q753截止;交变电流在T750中产生感应电压,其二次6-7、8-9高压绕组产生交流高频电压,升压后的交流电压经连接器XS781、XS782与背光灯管相连接,为背光灯供电。

    (二)高压板保护与调整电路
    该高压板在升压变压器T750的二次6-7、8-9高压绕组两端,设有电压和电流检测电路,VS1、VS2检测电压汇总后送到U701的12脚电压反馈检测输入端,IS1、IS2检测电压汇总后送到U701的13脚电流反馈检测输入端,当背光灯电路发生故障时,背光灯管电压、电流不正常,输入到12、13脚的检测电压异常时,U701停止振荡,达到保护的目的。

    1.背光灯电流反馈电路
    XS781连接的背光灯管电流经D780、D782整流、C784滤波产生ISl保护检测电压;同理,XS782连接的背光灯管电流经D781、D783整流、C785滤波产生IS2保护检测电压。灯管电流正常时,IS1、IS2均为低电平;发生故障时,IS1、IS2变为高电平,一是送到U701的13脚,内部保护电路启动,停止输出激励脉冲;二是使电流平衡检测电路Q701、Q702导通,Q703截止,将U701的16脚电压提升,内部保护电路启动。

      2.背光灯电压反馈电路
      T750二次8-9绕组输出的高频高压,经C780, C782和R780, R781分压后产生保护检测电压VS1; T750二次6-7绕组输出的高频高压,经C781、C783和R784、R785分压后产生保护检测电压VS2。输出电压正常时,VS1、VS2为低电平;输出电压异常升高时,VS1和VS2变为高电平,送到U701的12脚,内部保护电路启动。该电路易发生分压电容、分压电阻变质故障,易发生误保护故障。

    3.背光灯亮度调整电路
    电源板的输出连接器XS701中1脚为调光电压输入端,输入的直流电压经R723、R727分压送到控制芯片U701的11脚,以调整输出的激励脉冲,实现对背光灯管亮度的调整。

    四、高压板电路故障维修
    (一)高压板基本电路维修

    高压板电路发生故障,主要引发有伴音、黑屏幕故障:一是背光灯始终不亮,液晶屏始终为黑屏幕,多为高压板电路故障,主要检查高压板的工作条件和高压板电路;二是液晶屏开机瞬间背光灯点亮,然后熄灭,主要检查保护监测电路、背光灯管和高压形成电路。
    1.测A高压板工作条件

    当高压板不工作,背光灯根本不亮产生黑屏幕故障时,首先测量高压板的工作条件。为了测量方便,可通过测量输入连接器 XS701电压判断故障范围:一是测量3脚的+12V供电是否正常;二是测量2脚的ON/OFF高压板开启点灯电压是否正常;三是测量1脚的BIM亮度调整电压是否正常;四是测量U701 (OZ9926A)的20脚12V和21脚输出的5.5V基准电压是否正常。

    如果+12V供电不正常,检查电源板供电电路;如果ON/OFF和BIM电压不正常,检查控制系统电路;如果U701的20脚无12V、21脚无5.5V电压,检查R704和U701。

    2.测试激励和振荡脉冲
    高压板的工作条件正常时,先测量U701的8脚高频三角波,再测U701的23、4脚和2、5脚有无脉冲电压输出,有条件的测量其输出波形的有无和是否正常。如果U701的8脚无高频三角波或23, 4脚和2, 5脚无脉冲电压输出,故障在以N701为核心的振荡驱动控制电路,否则故障在全桥驱动和高压形成电路。

    (二)检修保护电路
    开机背光灯亮一下熄灭,属于背光保护电路故障。背光保护有两种:一种是过电压保护;一种是过电流保护。这两种保护动作时,所表现的现象是有区别的。如果是过电压保护,则灯管点亮后大约1s才熄灭;如果是过电流保护,则灯管点亮后瞬间熄灭(灯管不良的除外)。

    保护电路启动,多数是由于输出电路开路引起。例如变压器、输出插座、输出电容虚焊等,也有取样电容击穿或开路引起。对前者,可以将变压器、输出插座、输出电容引脚重新焊接一遍;对于后者,因为有两组这样的电路,所以可以采用对比法。用数字万用表在路测量取样电容的正反向容量,找到在路正反向容量差别较大的一组,更换相关的电容,故障即可排除。

    对于过电流保护,多数是由于变压器线圈匝间短路引起负载电流过大产生。维修时可以分别将各个升压变压器的一次侧断开,进行开机试验,确定是哪个检测支路引起的保护。

    例3-6:调整背光出现一边亮一边暗。
    分析与检修:通常背光一边亮一边暗有以下两种情况:一是低频调光三角波振荡频率不正常,造成产生的低频三角波频率过高,经外部直流调光电压调制,无法对高频脉冲占空比进行调整;二是高压反馈采样电容变容,首先把背光调整到最大,这时背光正常,但随着调暗背光,阴阳面越严重。从现象说明是低频调光三角波振荡频率不正常,查U702的10脚外围电路,发现电容C708断裂,更换C708试机正常。

    例3-7:有伴音,无图无光。
    分析与检修:测得U701 (OZ9266A)的20脚电源供电脚为12V, 21脚基准电压脚为5. 5V、19脚使能脚为3V。用示波器监测U701的8脚,始终没有发现高频三角波,说明U701内部没有工作。造成U701没有工作的原因有两种:U701损坏,造成高频振荡不正常;U701内部欠电压锁定。测U701的17脚欠电压保护脚电压为2. 8 V,而按电阻R705与R709分压应该得到3. 8 V电压才对,说明故障在电阻分压电路。逐一排查R705,即09电阻值,发现R705(1 MΩ)阻值变大,更换8705后,试机故障排除。
