看图学习电饭煲故障维修
来源:本站整理  作者:佚名  2014-04-17 06:13:38

    第六章 机械控制组件故障维修
    6.1找到机械控制组件

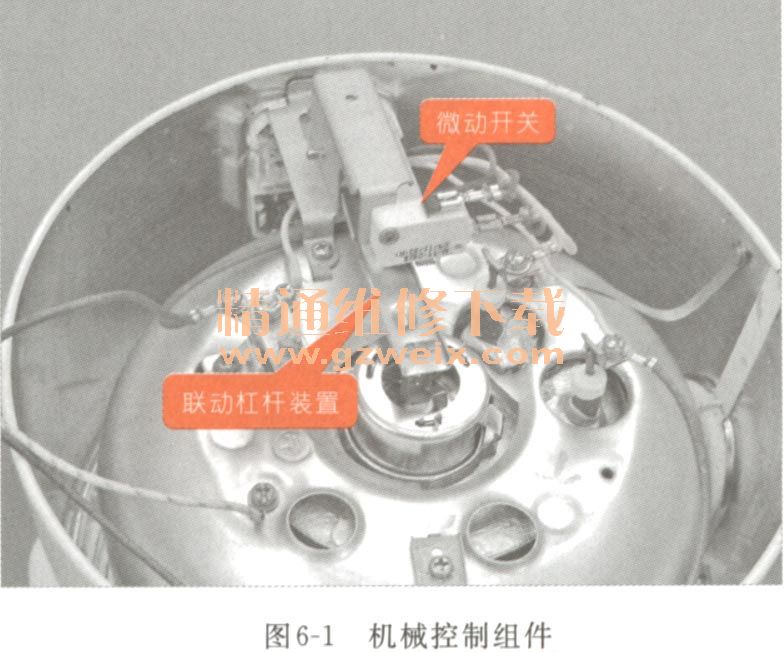

    机械控制组件的联动杠杆装置主要是控制电饭煲供电开关的装置,即控制电饭煲处于加热或保温的状态,该装置位于电饭煲的底部,通过电饭煲侧面的控制面板的开关进行控制,机械控制组件主要由联动杠杆和微动开关等组成,如图6-1所示,为典型的机械控制组件。

    机械控制组件主要通过联动杠杆装置的不同状态控制电饭煲的微动开关动作,以及磁钢式限温器的工作。
    关键提示:

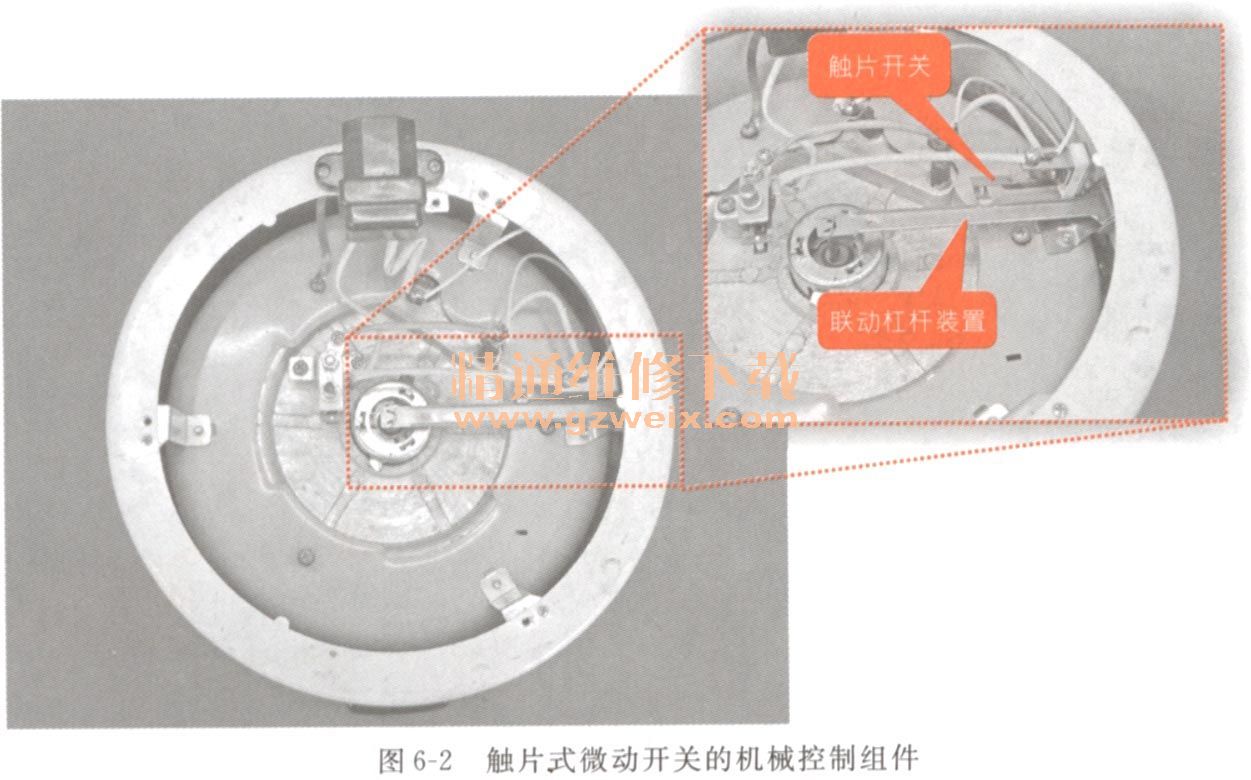

    不同品牌不同型号的电饭煲其机械控制组件的结构也略有不同,如图6-2所示,为采用触片式微动开关的机械控制组件。

    6.2搞清机械控制组件的工作原理

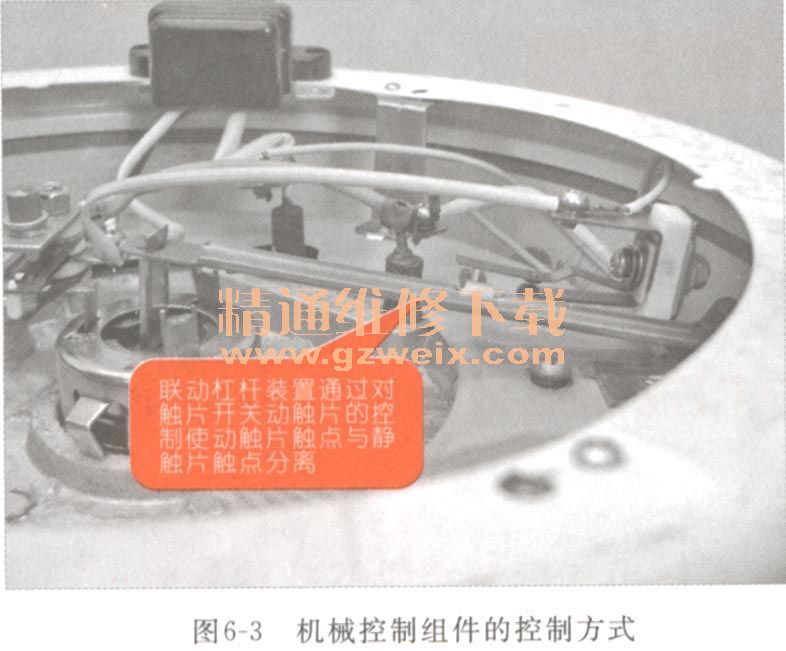

    机械控制组件在进行控制时,主要通过按动电饭煲操作面板的炊饭开关进行控制,如图6-3所示。机械控制组件的联动杠杆装置与触片开关的动触片紧密接触,当电饭煲煮熟饭后,磁钢限温器使联动杠杆动作,从而带动触片开关,使动触片触点与静触片上的触点分离,电饭煲停止加热,进入保温状态。

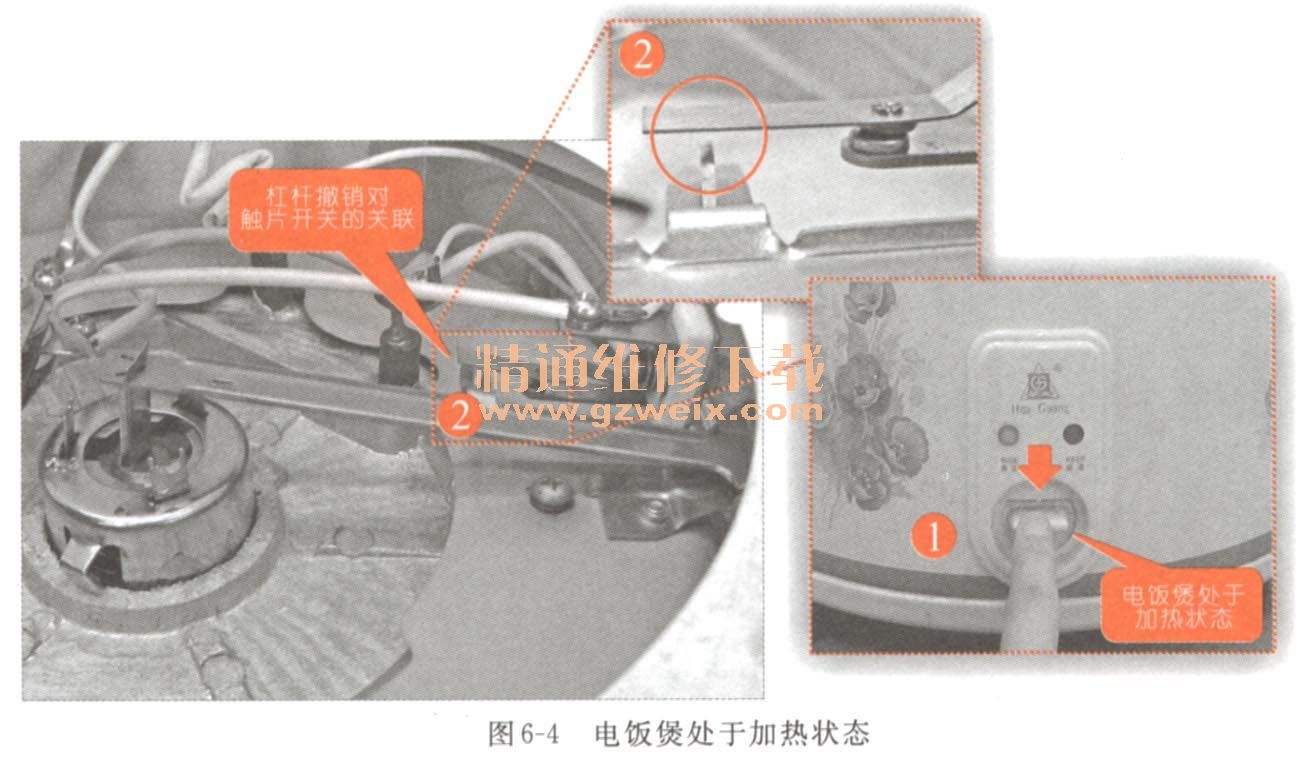

    按下炊饭开关后,电饭煲的联动杠杆装置脱离对触片开关的关联,此时触片开关的动、静触点闭合,电饭煲开始加热,如图6-4所示。

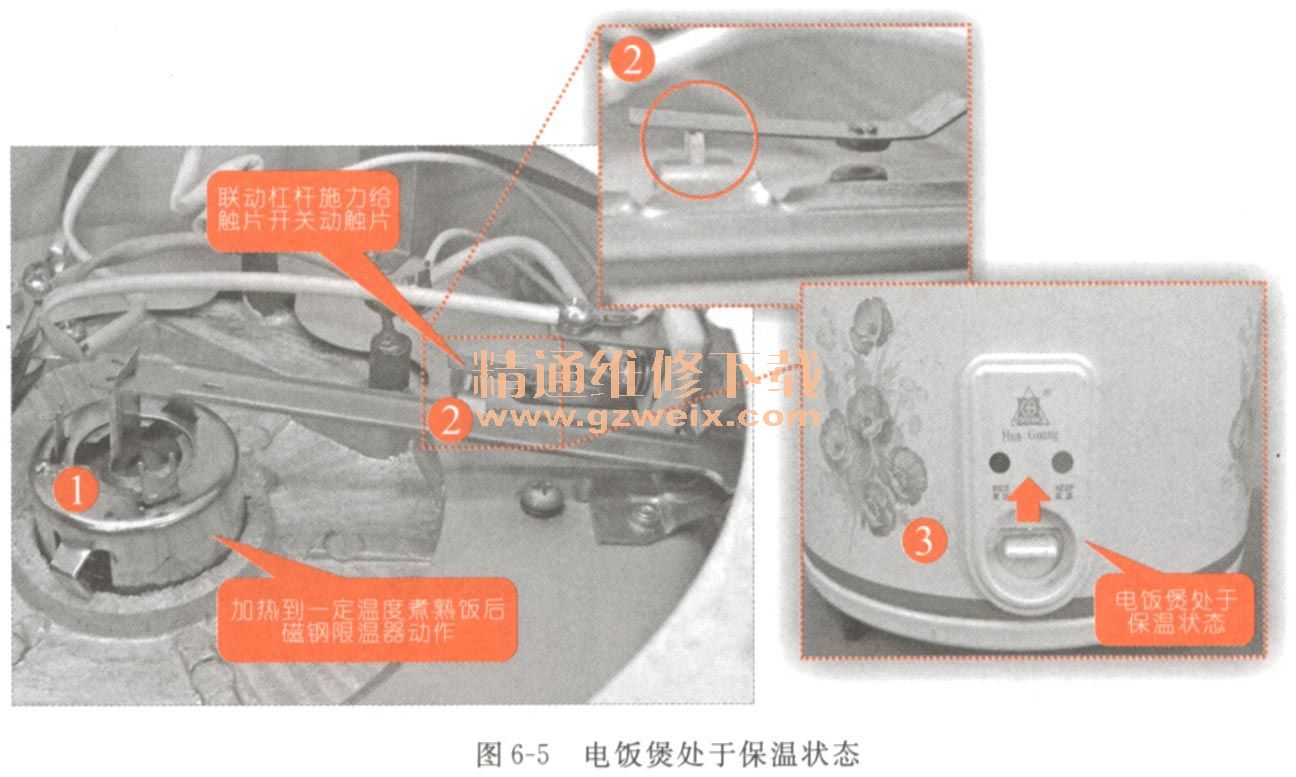

    当饭煮熟后,磁钢式限温器动作,带动联动杠杆装置动作,联动杠杆装置对触片开关的动触点施力,使其与静触片触点分离,电饭煲停止加热工作,进入保温状态,如图6-5所示。

    6.3看懂机械制组件的故障检修过程
    6.3.1格兰仕电饭煲机械控制组件的故障检修过程

    故障现象描述
    格兰仕CFXB30-50B电饭煲按下炊饭开关后,电饭煲无反应,指示灯也不亮。
    电路分析指导

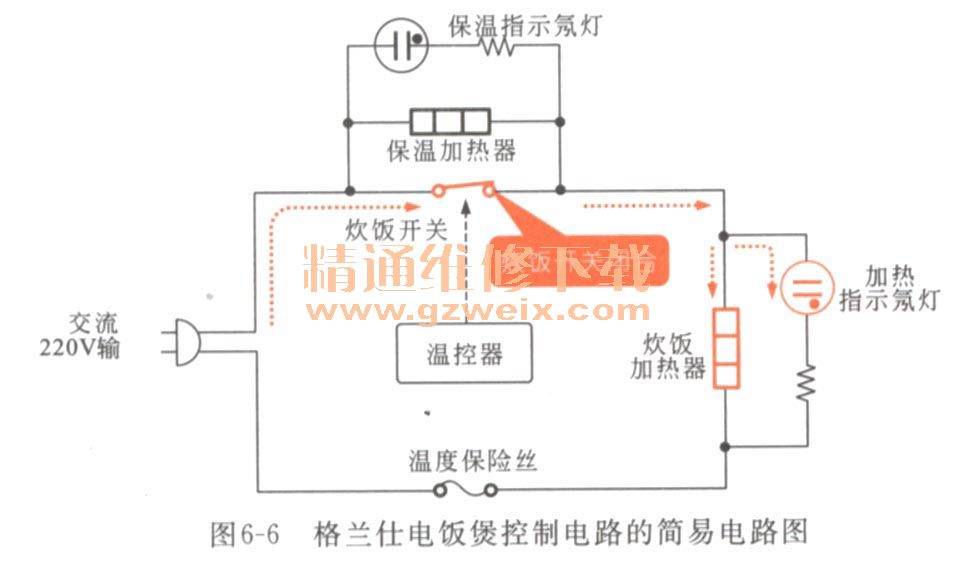

    如图6-6所示,为格兰仕电饭煲控制电路的简易电路图。格兰仕CFXB30-50B主要是由机械控制组件控制其加热,正常情况下,电饭煲通电后,按下炊饭开关后,加热指示灯同时点亮。而该电饭煲按下炊饭开关后,电饭煲无反应,指示灯也不亮,表明该电饭煲的机械控制组件出现故障。

    电路检修指导
    检修电饭煲的过程中,根据故障分析出的结果,可主要检查电饭煲的机械控制组件。
    (1)将电饭煲的底部拆开后,找到机械控制组件的位置,检查机械控制组件之间的连接是否良好,如图6-7所示。

    (2)机械控制组件连接良好,则应检查机械控制组件中的微动开关是否正常。拧下微动开关端的固定螺钉,如图6-8所示。

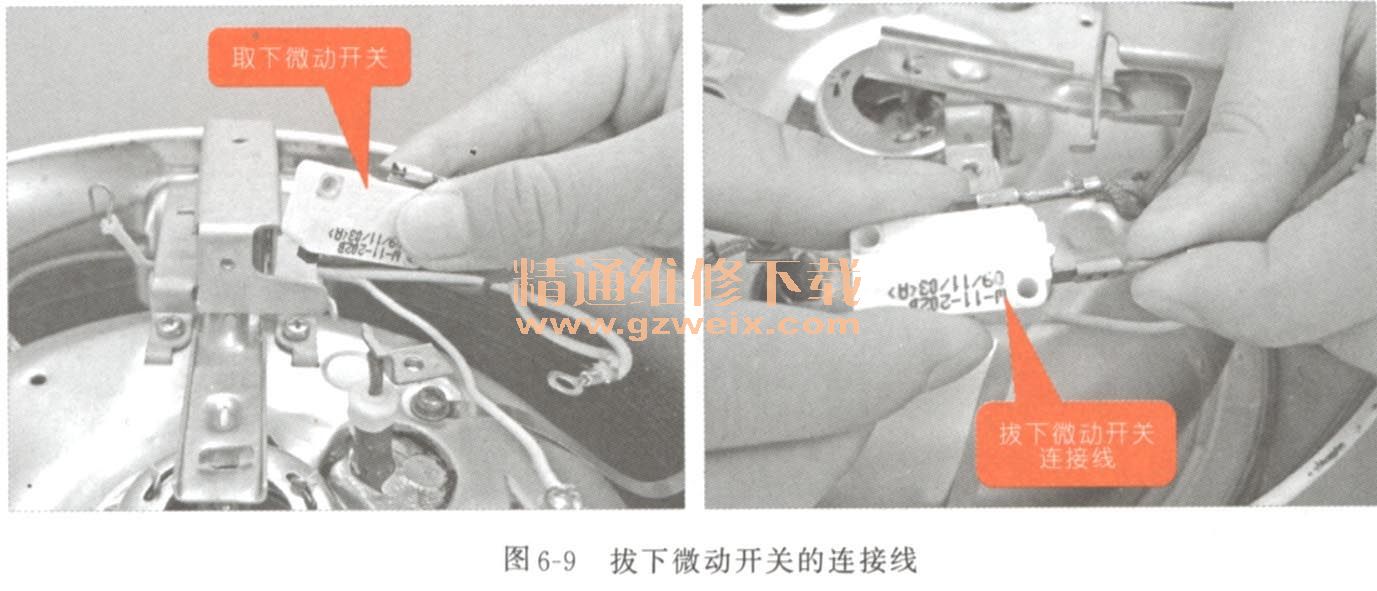

    (3)取下微动开关后,将微动开关的连接线拔下,如图6-9所示。

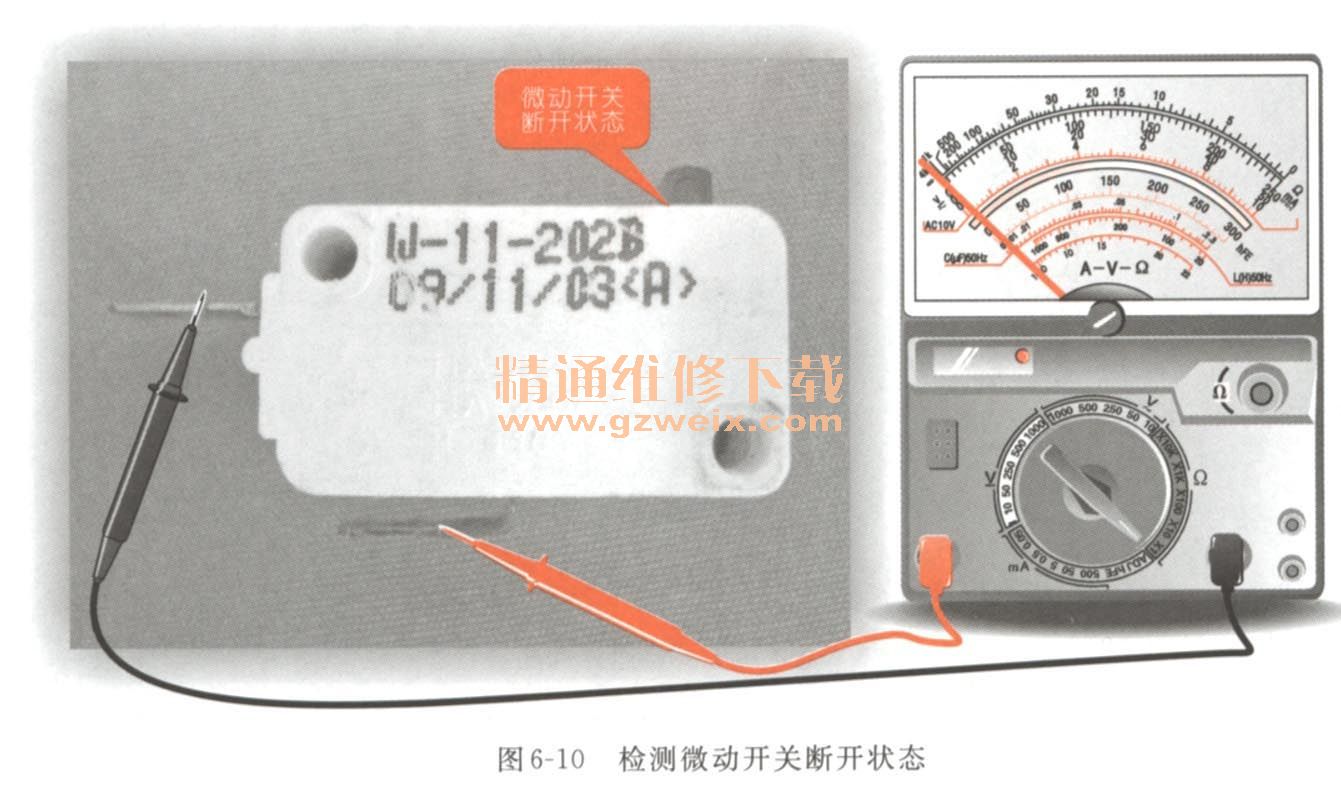

    (4)用万用表的两只表笔任意搭在微动开关的2个连接端,查看万用表指针的位置,如图6-10所示。

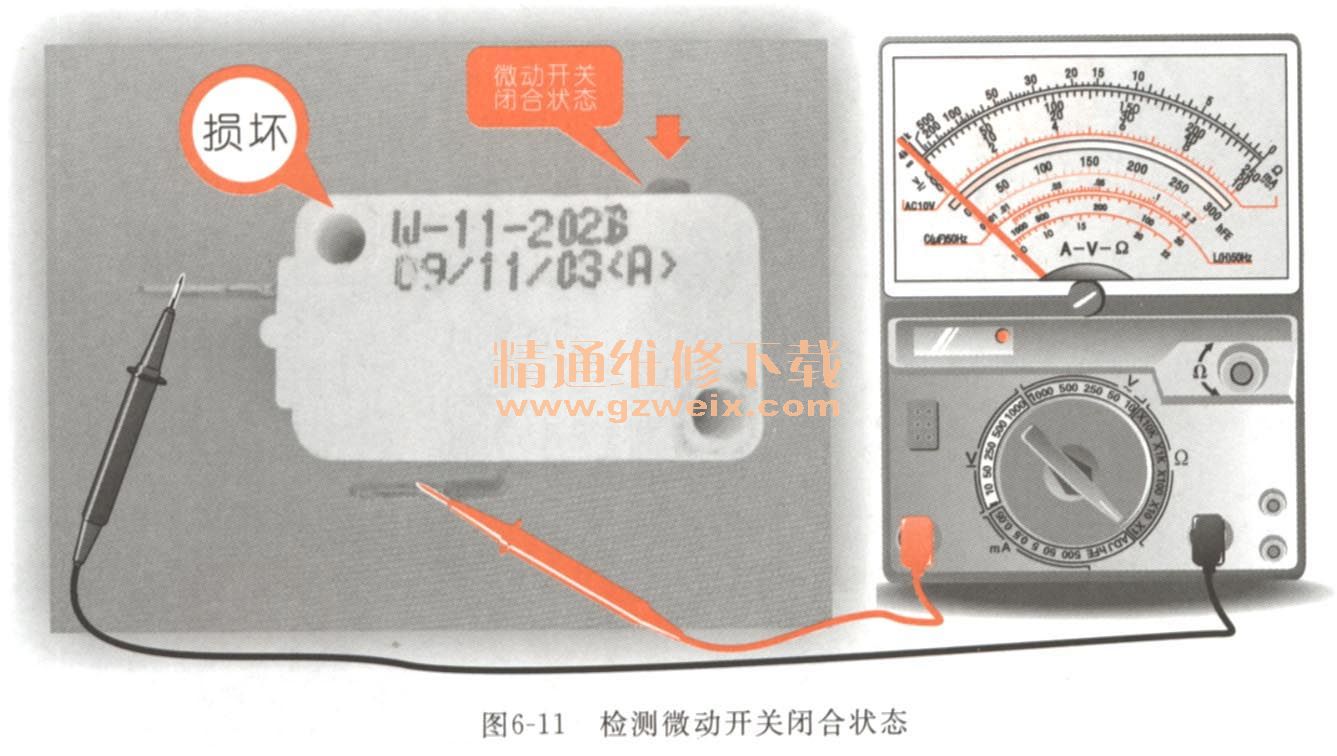

    (5)按下微动开关的按钮后,检查此时万用表的指针变化,如图6-11所示

    (6)经检测发现,微动开关断开状态和闭合状态,万用表指针均指向无穷大。而微动开关正常时,闭合状态测得阻值应为0Ω,因此,可以断定该微动开关已经损坏。
     (7)更换微动开关后,开机运行,故障排除。

    6.3.2华光电饭煲机械控制组件的故障检修过程
    故障现象描述
    华光CFXB50-6A电饭煲通电后,保温指示灯亮,但按下炊饭开关后,电饭煲无法进入加热工作。
电路分析指导
    电饭煲通电后,保温指示灯亮,表明电饭煲的电源供电正常,此时,应主要检查电饭煲的机械控制组件。
    电路检修指导
    拆下电饭煲的底盖,找到电饭煲的机械控制组件。

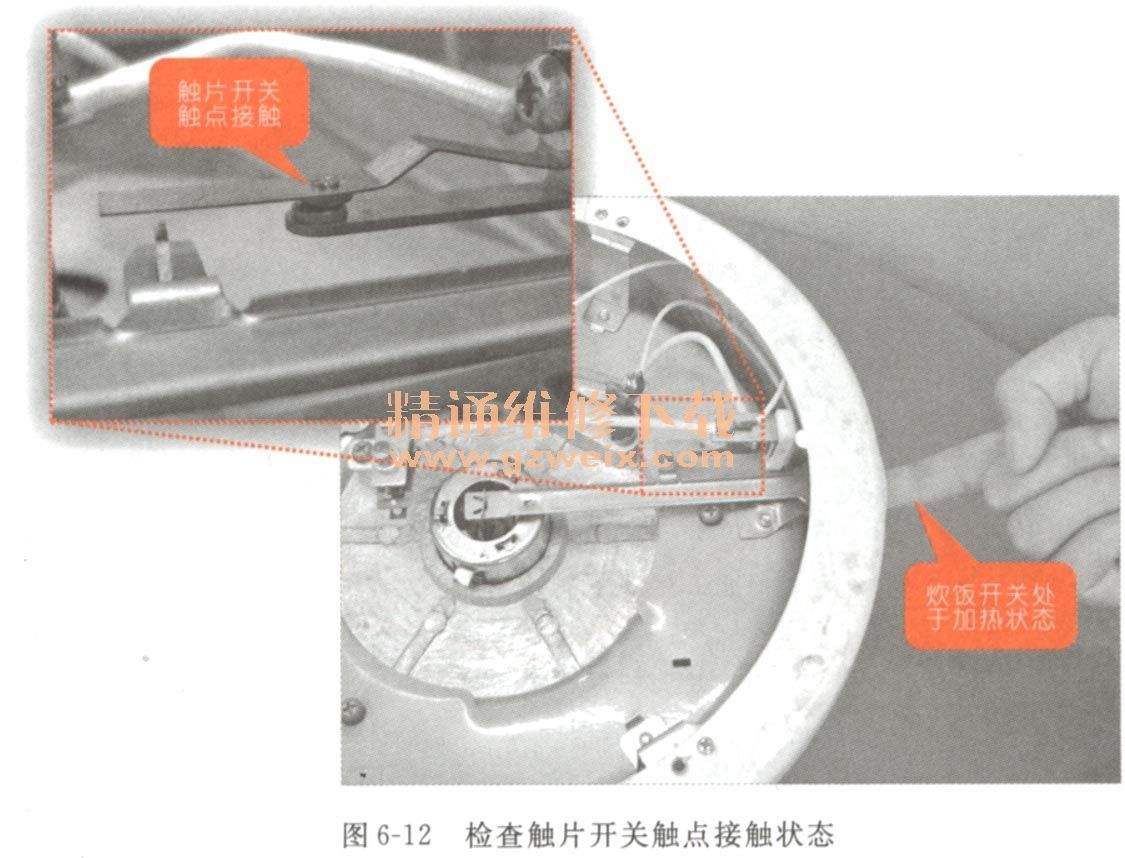

    (1)拨动电饭煲的炊饭开关,检查电饭煲的触片开关触点接触是否良好,如图6-12所示。

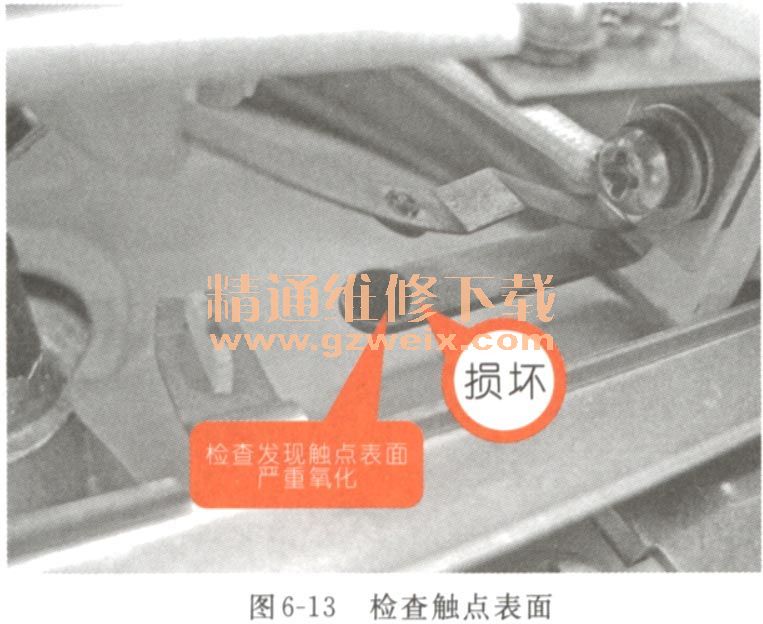

    (2)经检查触片开关触点接触正常,此时,检查触片上的触点表面是否被氧化等,如图6-13所示,经检查发现静触片上的触点严重氧化。

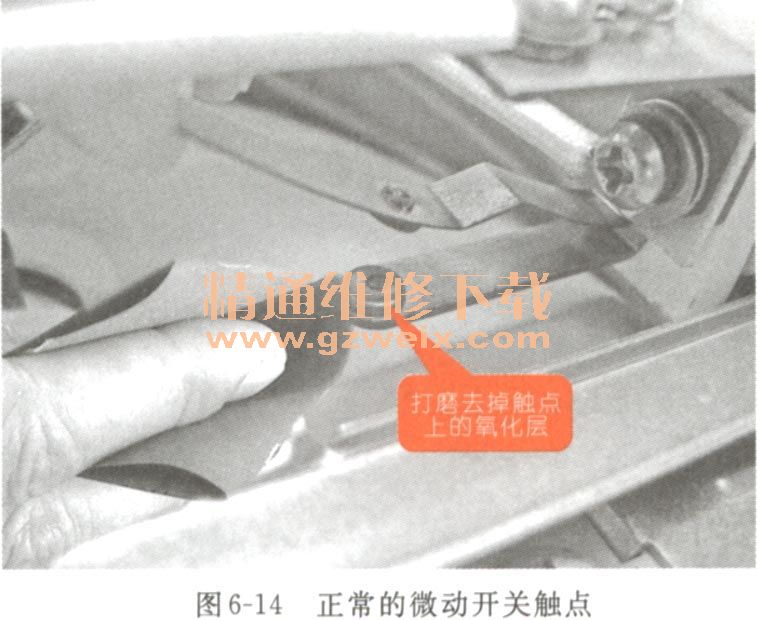

    (3)触片开关的触点被氧化,可使用细砂纸仔细打磨,将氧化层磨掉后,露出金属触点为止,如图6-14所示。

    (4)检修完成后,电饭煲通电试运行,当按下炊饭开关后,能够正常工作,说明故障排除。
