第四章 温度控制组件故障维修
4.1找到温度控制组件

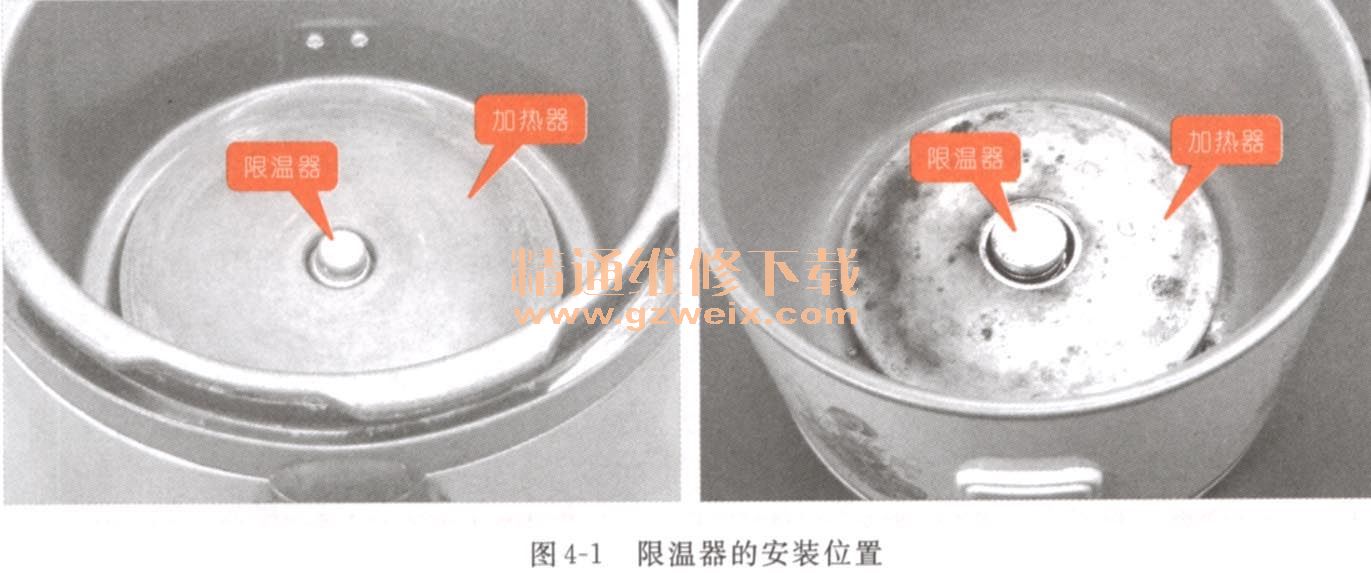

温度控制电路中的主要元器件是限温器，位于电饭煲的底部，加热器的中央位置，如图4-1所示。将电饭煲的内锅放置到电饭煲中，内锅的底部直接与限温器接触，限温器通过感应内锅的热量，判断饭是否已经煮熟。
4.2搞清温度控制组件的工作原理
电饭煲的温度控制组件，即限温器，主要分为热敏电阻式限温器和磁钢式限温器两种。
4．2．1搞清热敏电阻式磁钢限温器温度控制组件的工作原理

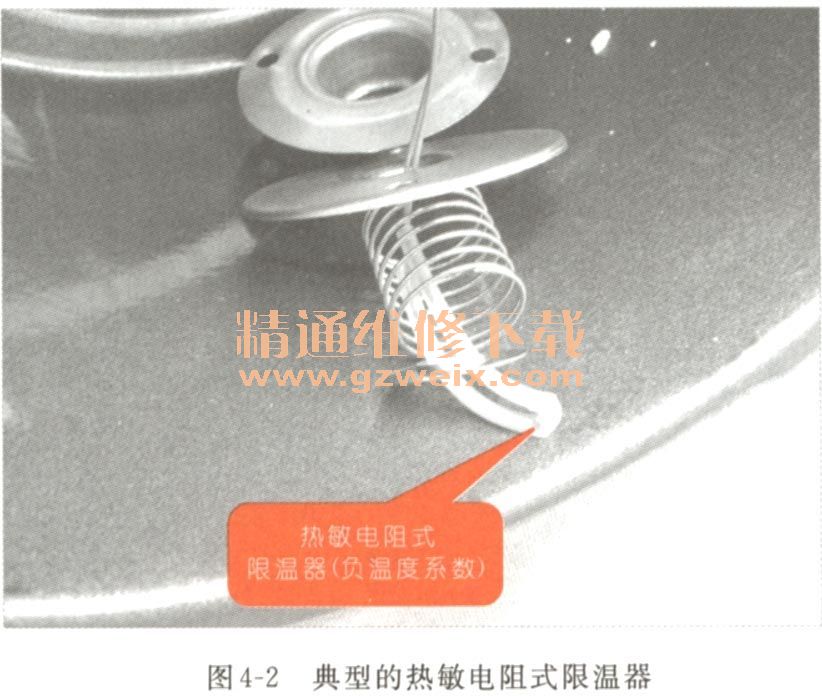

热敏电阻式限温器主要是通过热敏电阻控制电饭煲的温度，如图4-2所示，为典型的电饭煲热敏电限式限温器。
1．热敏电阻式限温器在室温环境中，阻值较大，与其连接的控制电路呈断路状态，电饭煲正在炊饭。
2．当电饭煲中的食物煮熟，热敏电阻式限温器的表面温度随食物煮熟而不断上升，当升至100～103℃时，热敏电阻式限温器导通，使其连接的电路呈通路状态，为微处理器提供“饭已熟”的信号，电饭煲进入保温工作。
关键提示：
热敏电阻式限温器主要分为正温度系数热敏电阻式限温器和负温度系数热敏电阻式限温器。
正温度系数热敏电阻式限温器当温度升高时，该电阻的阻值明显升高，当温度降低时，该电阻的阻值明显减小，从而接通电饭煲的保温电路。
负温度系数热敏电阻式限温器，其温度升高时，该电阻的阻值明显减小，而温度降低时，该电阻的阻值明显变大，在电饭煲加热时接通加热电路，饭熟后阻值变大，使电饭煲处于保温状态。
4．2．2搞清磁钢式限温器温度控制组件的工作原理

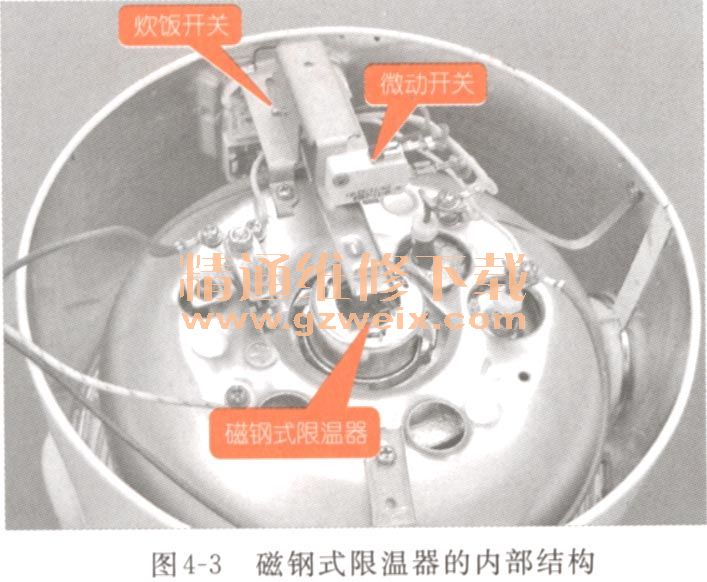

磁钢式限温器与炊饭开关直接连接，由炊饭开关的上下动作，控制磁钢式限温器的工作，如图4-3所示。

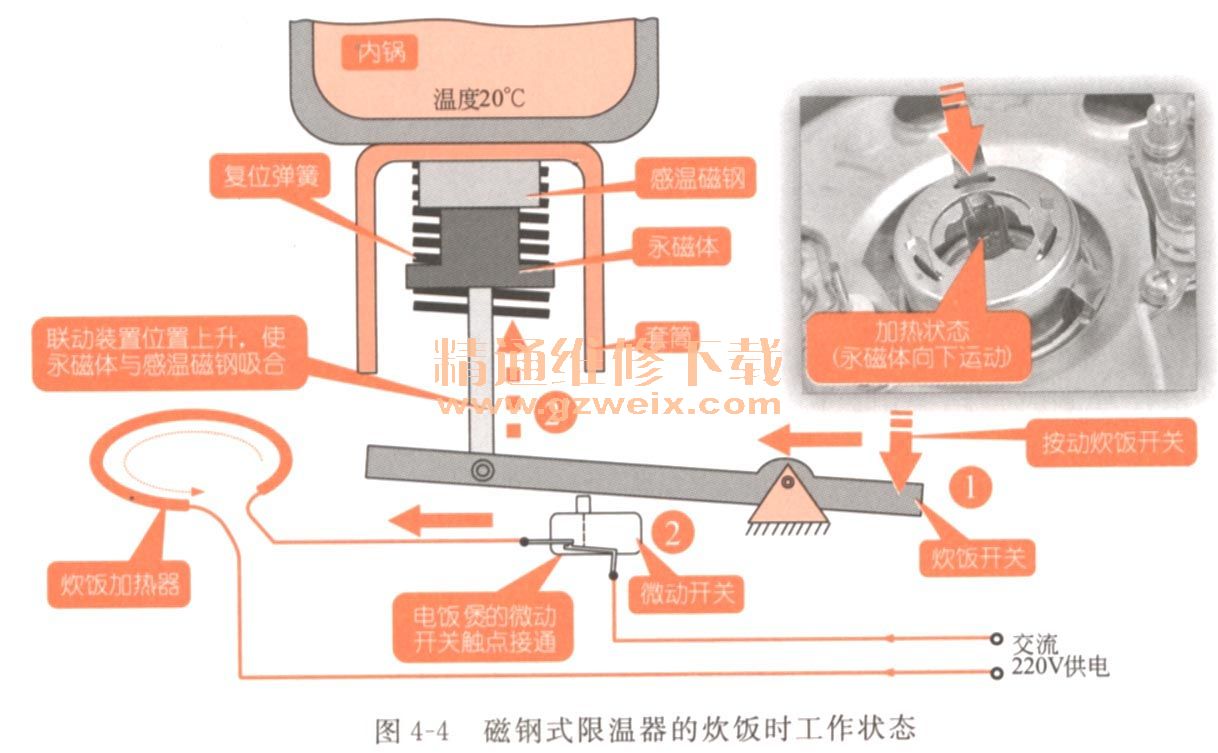

1．磁钢式限温器可通过炊饭开关的动作进行控制，其工作原理如图4-4和图4-5所示。磁钢式限温器工作状态，如图4-4所示，按下炊饭开关后，联动杠杆动作，此时微动开关与磁钢式限温器同时动作，此时微动开关触点接通，加热器开始工作；联动装置位置上升，使磁钢式限温器内部的永磁体与感温磁钢吸合。

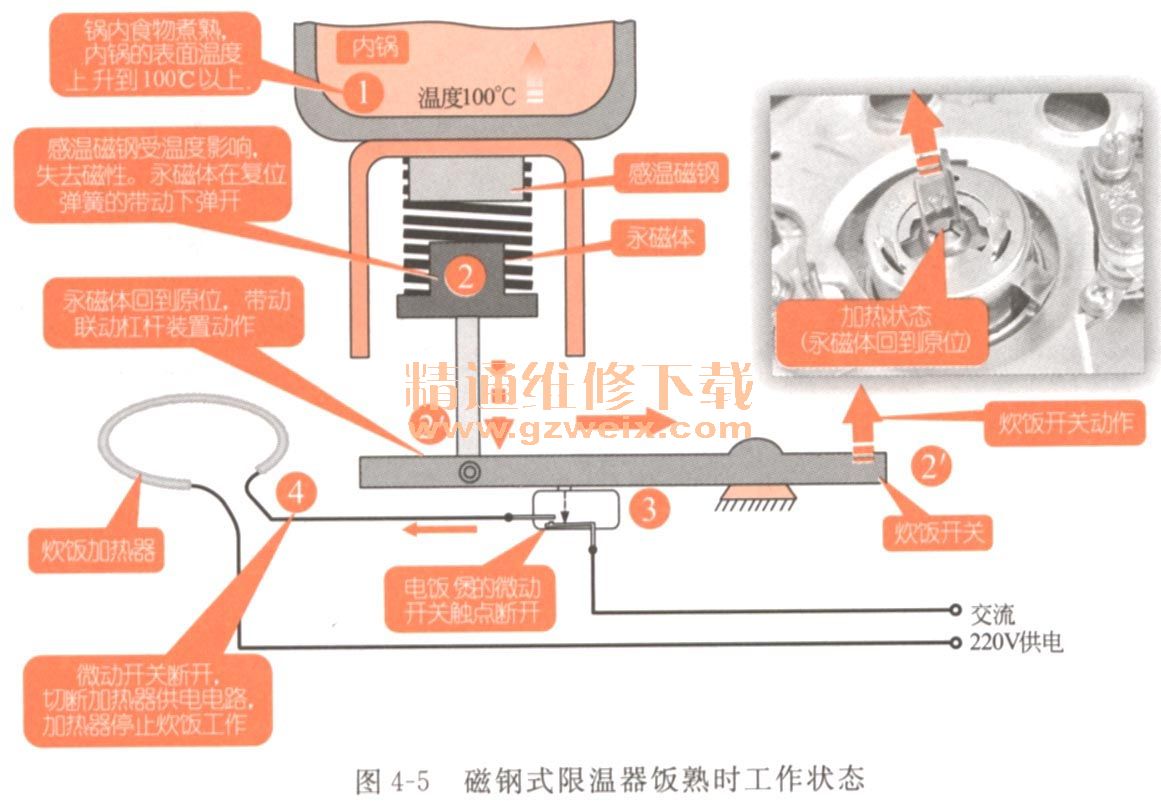

2．如图4-5所示，当锅内食物煮熟后，磁钢式限温器表面温度上升到100℃以上。此时，感温磁钢失去磁性，永磁体在复位弹簧的带动下弹开，推动联动杠杆装置动作，使微动开关断开，电饭煲停止加热。
4．3看懂温度控制组件故障检修过程
故障现象描述
爱德YBW50-90A电饭煲通电后，显示屏显示故障代码“E1～E4”，蜂鸣器报警。
故障分析指导
根据爱德电饭煲故障代码的提示，表明电饭煲的故障出现在温度控制组件。检修时，可直接检查电饭煲的温度控制组件是否正常。
故障检修指导
根据电饭煲温度控制组件的特点，可直接检测电饭煲的温度控制组件及其供电电路是否正常。

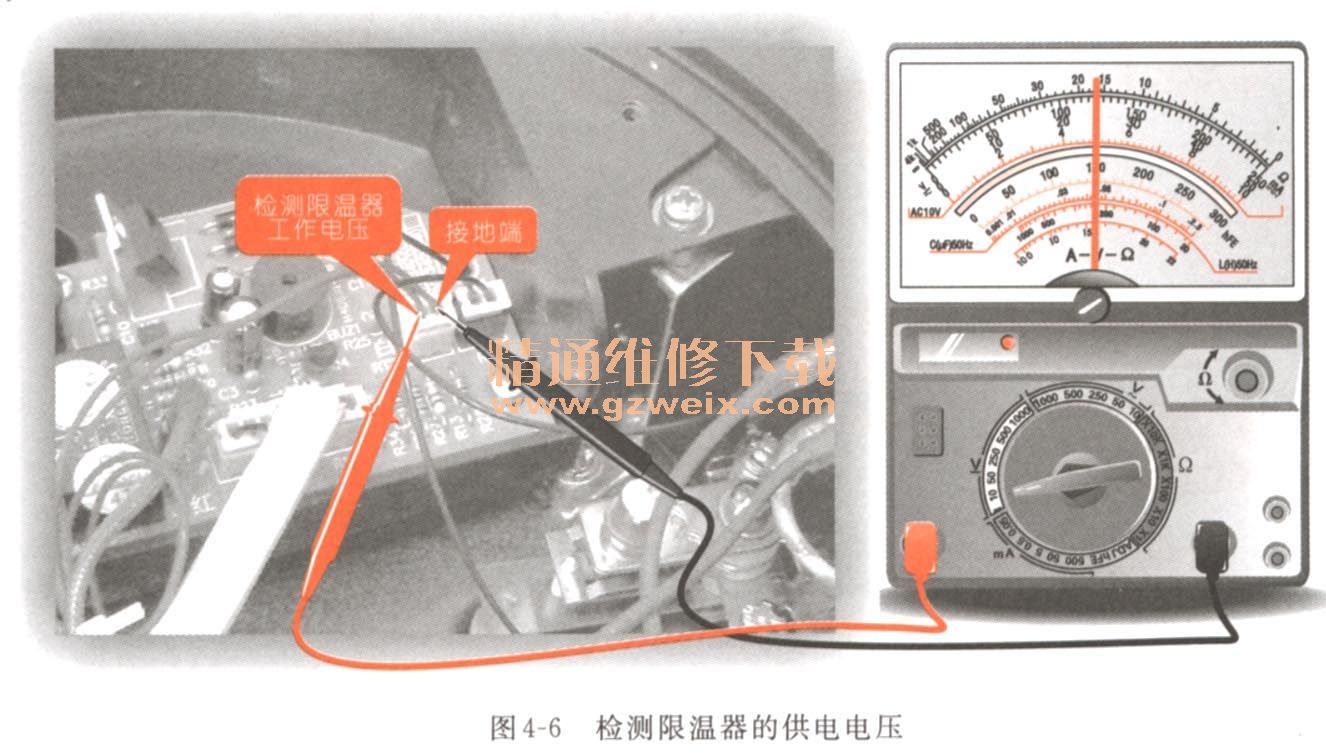

（1）将电饭煲拆卸后，使用对电饭煲进行通电检测。注意供电电路中有AC 220V高压，防触电。检测时，将万用表调整至直流电压挡，黑表笔接地，红表笔检测限温器的供电端，如图4-6所示。

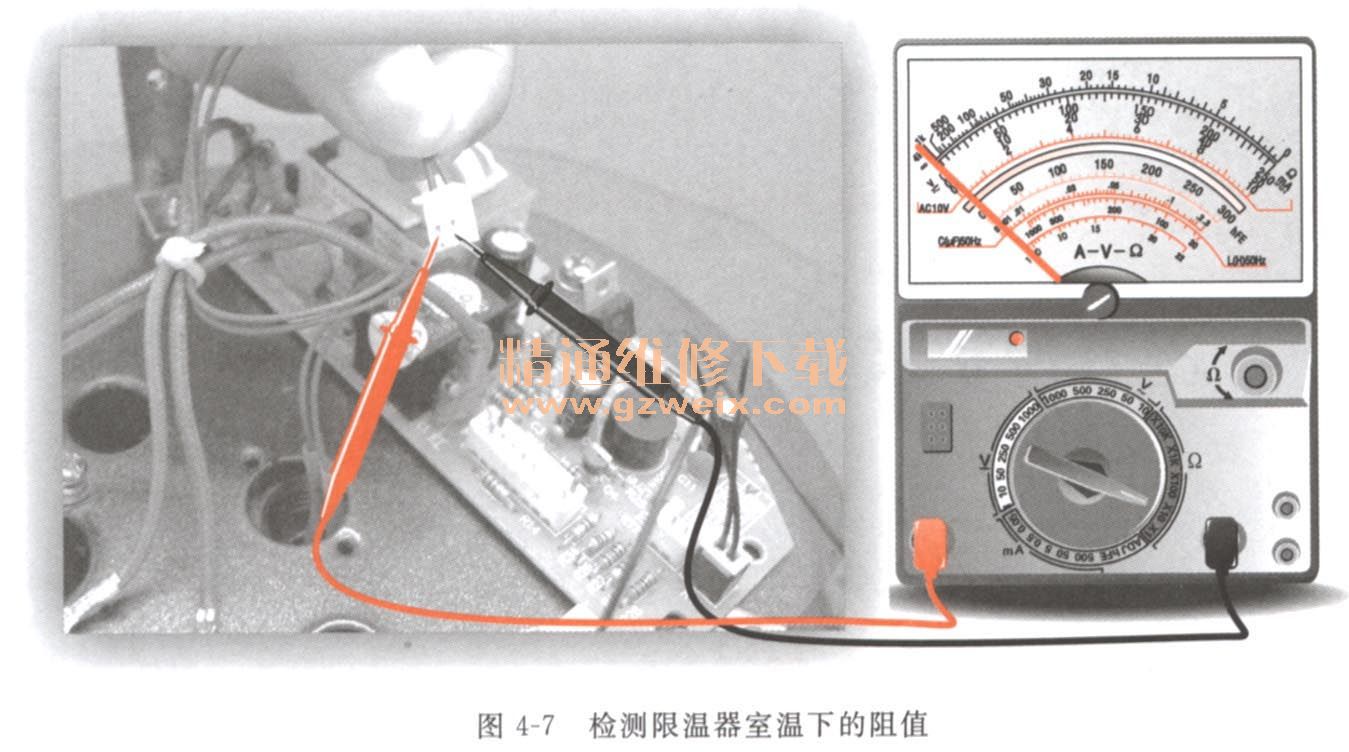

（2）经检测限温器工作电压正常。断开电源，拔下限温器的连接端，在室温温度下，检测限温器的阻值，如图4-7所示。
（3）将限温器放置90℃左右的热水中，此时用万用表检测限温器的温度，如图4-8所示。检测过程中发现万用表指针无变化，如图4-8所示。此时，表明限温器已经损坏。
（4）更换故障元器件，开机试运行，故障排除。
