第七章 操作显示电路故障维修
7．1找到操作显示电路

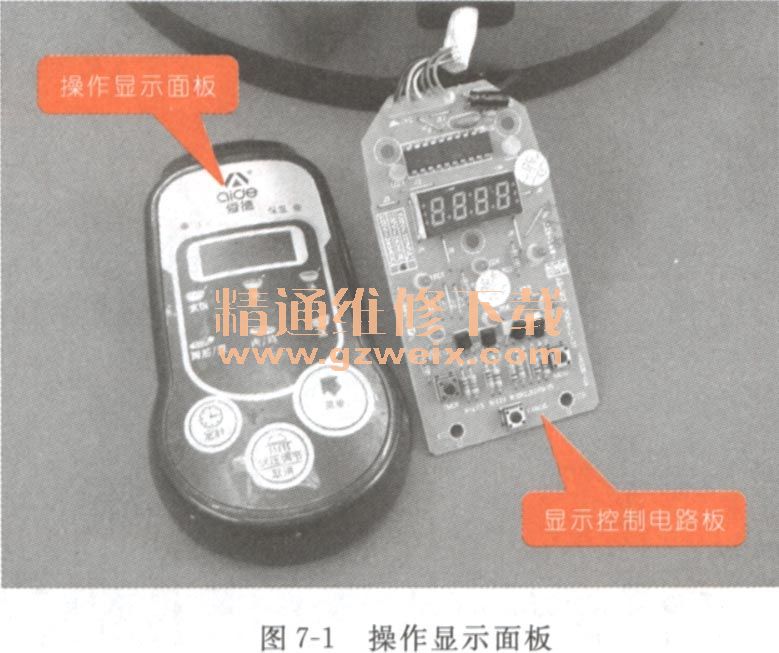

电饭煲的操作显示电路是一个独立的电路单元，该电路板上设有许多按键开关和显示器件，以便于人工指令的输入和电饭煲工作状态的显示，其结构如图7-1所示。
7．1．1 找到操作显示电路

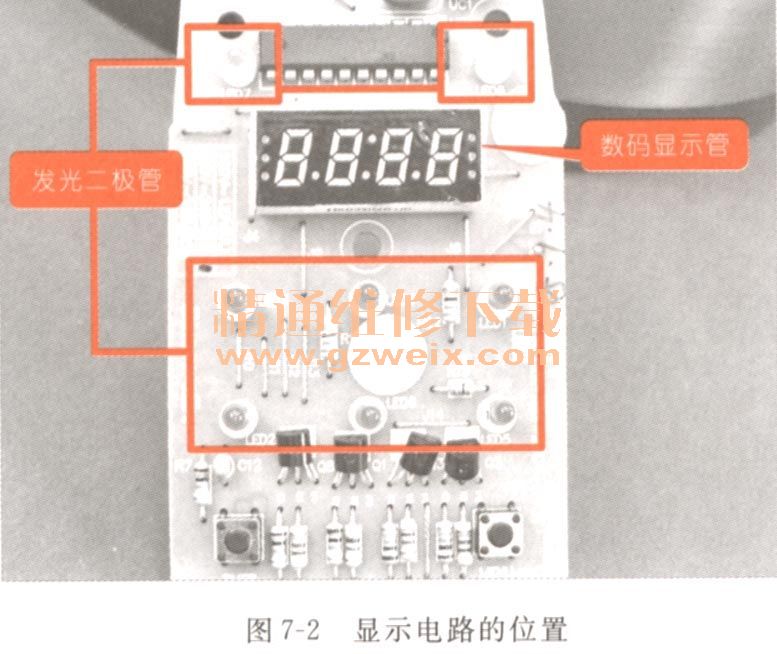

电饭煲的显示电路主要用于显示电饭煲当前的工作状态，查找显示电路时，主要通过显示元器件找到显示电路，如数码显示管、发光二极管等，如图7-2所示。

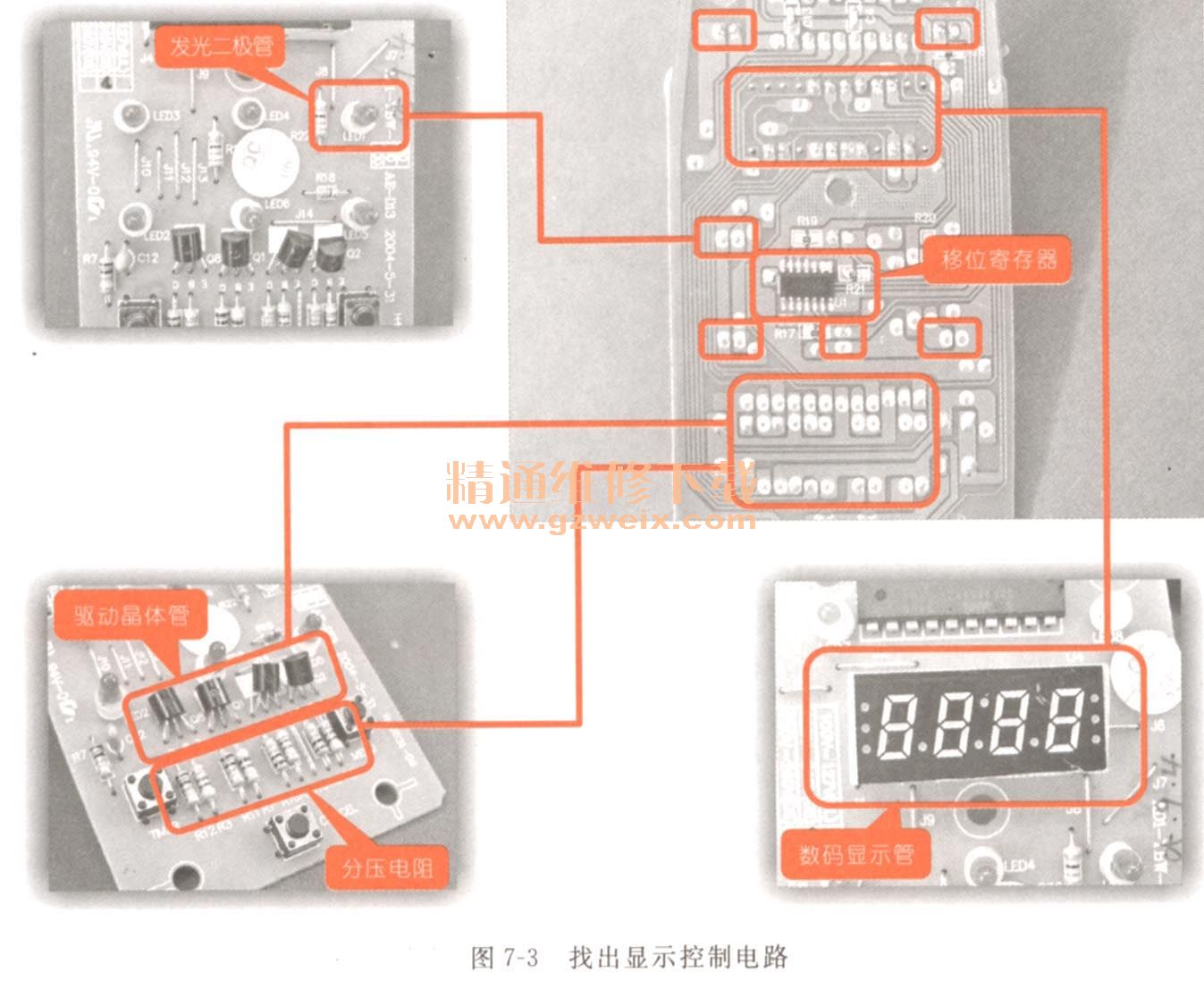

显示电路可以分为发光二极管显示和数码管显示，主要通过不同的显示驱动电路进行控制。查找时，通过显示器件的背部引脚焊点找出与其连接驱动电路，如图7-3所示。

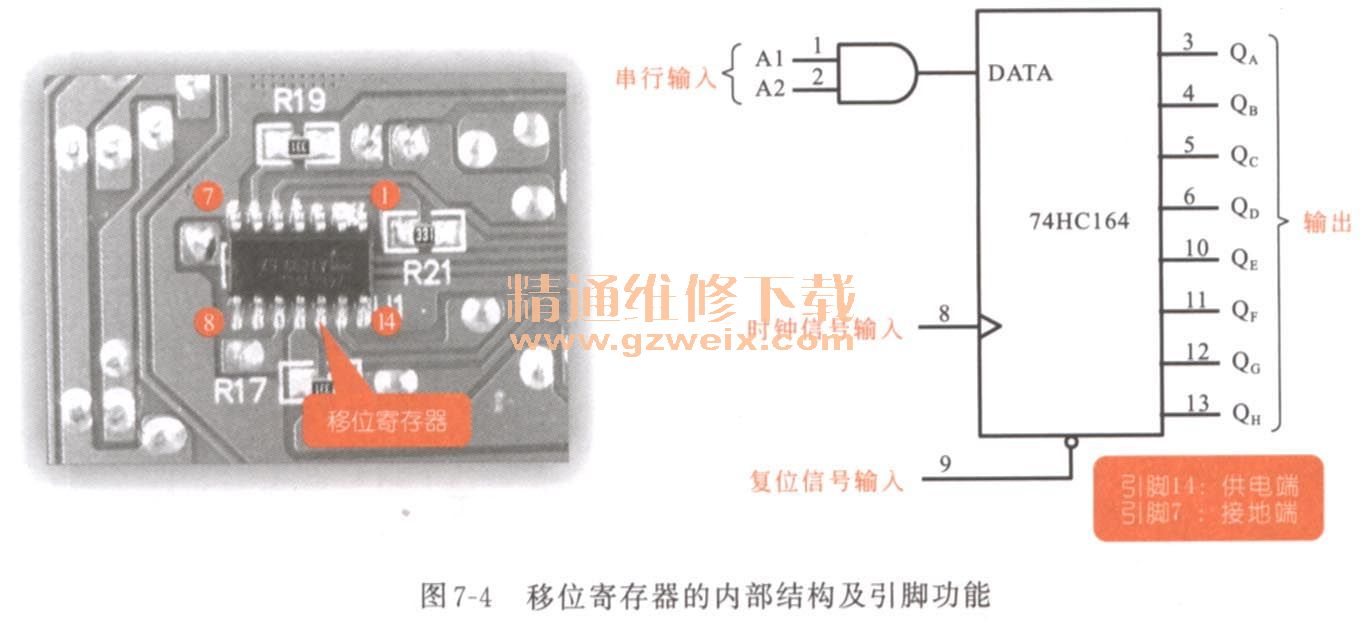

微处理器分别输出控制移位寄存器和驱动晶体管的脉冲，移位寄存器和驱动晶体管根据脉冲信号的逻辑关系对数码管进行控制，如图7-4所示为移位寄存器的内部结构及其引脚功能。
7．1．2找到操作电路

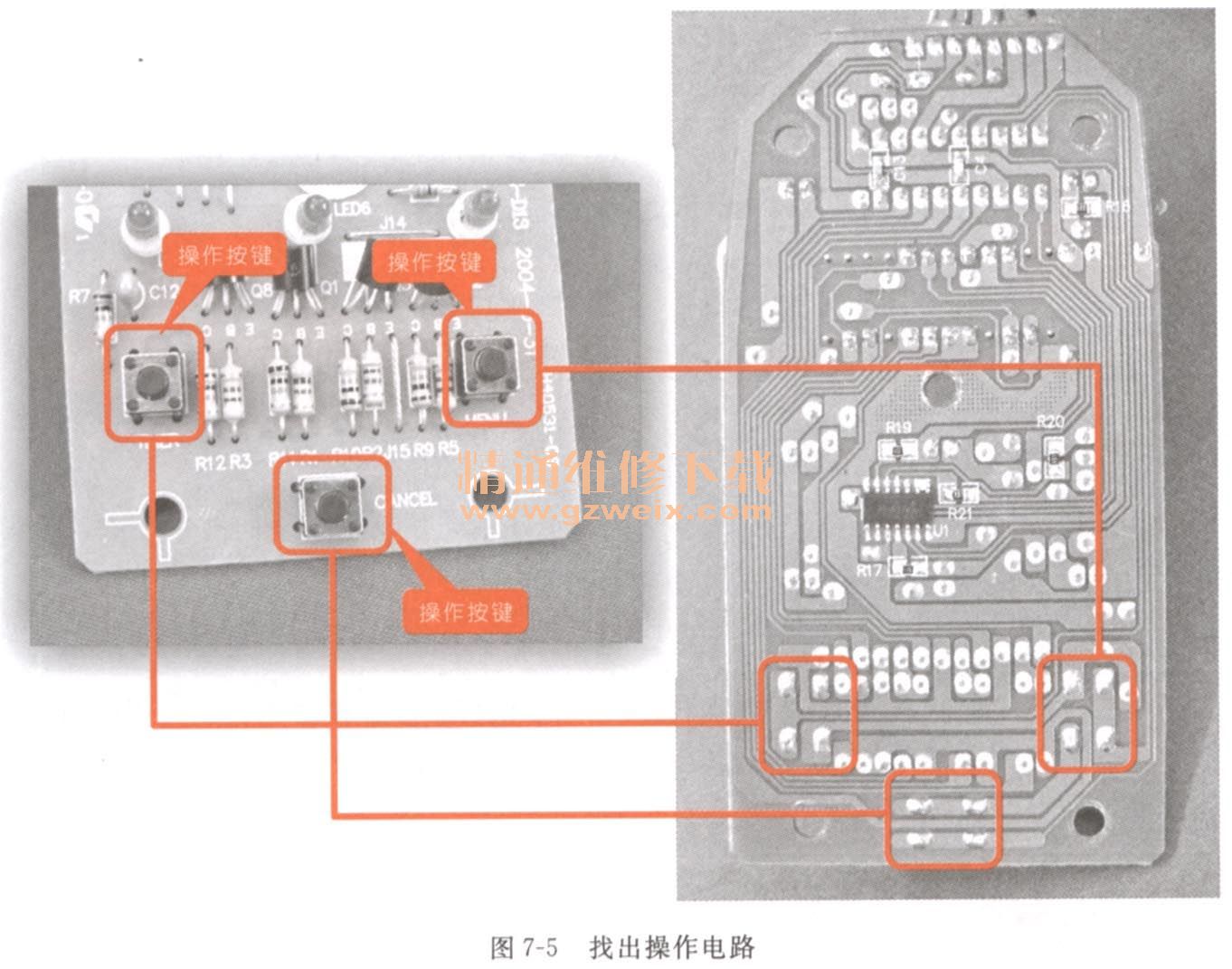

作电路主要用于人工指令的输入以实现电饭煲的人际交互功能，操作电路中，操作按键是其最主要的标志。查找操作电路时，主要通过操作按键及其背部引脚焊点查找出电饭煲的操作电路，如图7-5所示。
7．2搞清操作显示电路的工作原理

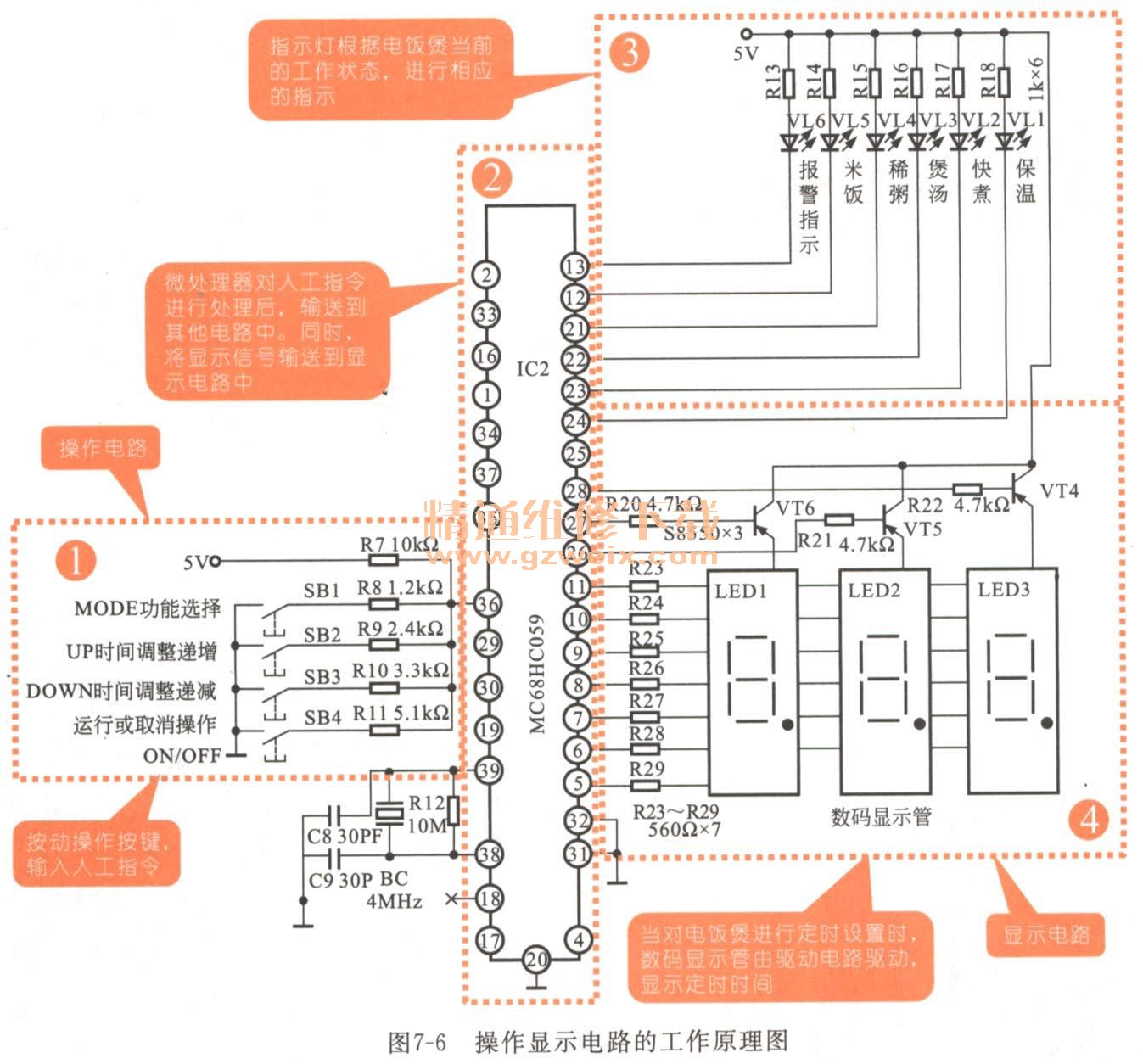

如图7-6所示，为典型的操作显示电路原理图。从该图中可以看出，操作电路与显示电路都由微处理器直接控制。
1．电饭煲通电后，操作电路有＋5V的工作电压后，按动电饭煲的操作按键，输入人工指令对电饭煲进行操作。
2．人工指令信号由操作电路输入到微处理器中，微处理器处理后，根据当前的电饭煲工作状态，直接控制指示灯的显示。
3．指示灯（LED）由微处理器控制，根据当前电饭煲的工作状态，进行相应的指示。
4．当通过操作电路对电饭煲进行定时设置时，数码显示管通过驱动电路的驱动，显示电饭煲的定时时间。
关键提示：

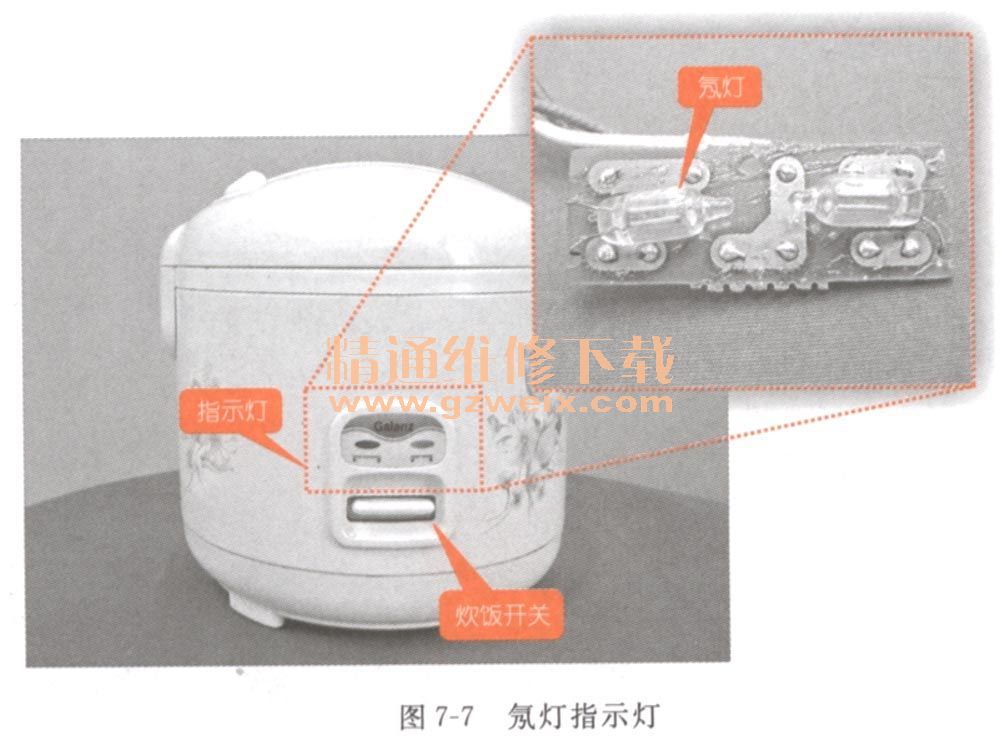

不同结构的电饭煲其指示灯的结构也不同，如图7-7所示，为采用氖灯显示的电饭煲。
7．3看懂操作显示电路故障检修过程
故障现象描述
爱德YBW50-90A电饭煲通电后，显示面板显示异样字符，对电饭煲进行操作时，异样字符会有一定的变化，但电饭煲的其他功能均正常。
电路分析指导

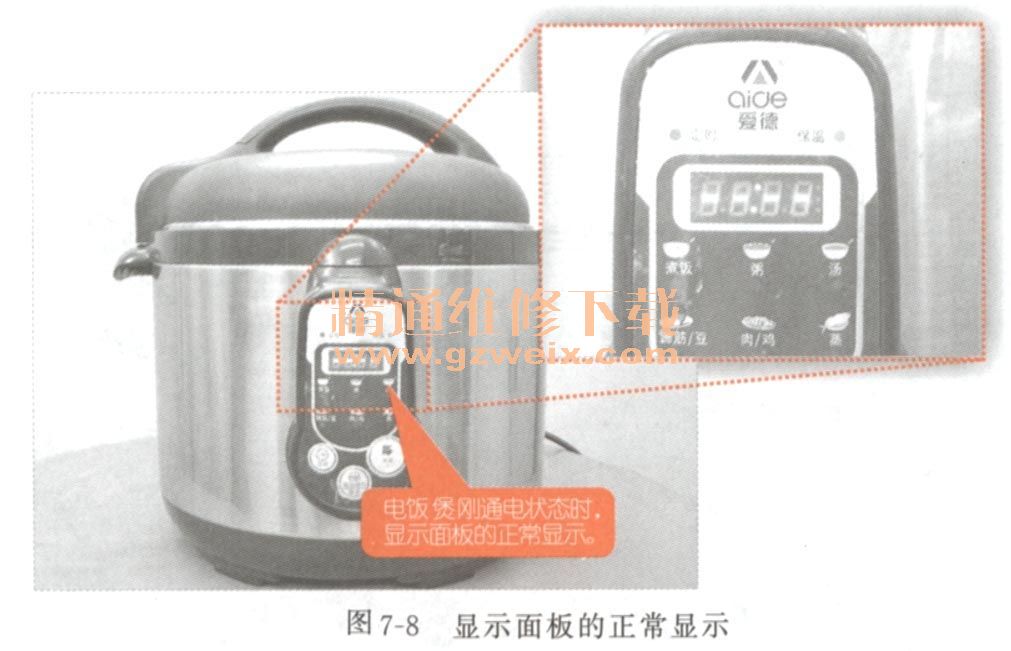

正常情况下，当对电饭煲通电后，显示面板通常显示为“――：――”，如图7-8所示。而该电饭煲刚通电时，显示面板显示不正常，且其他功能均正常，表明电饭煲的显示电路出现故障。
电路检修指导
确定为电饭煲的显示电路出现故障后，应针对显示电路检测维修，主要检测显示电路中数码显示管的驱动电路是否出现问题，再检测数码显示管是否出现故障。
（1）检测数码管驱动电路中的晶体管是否被击穿。使用万用表分别检测晶体管的基极（b）和集电极（c），以及基极（b）和发射极（e）之间的正反向阻抗，如图7-9所示。检测时，可根据电路板上晶体管的引脚标识找出晶体管的引脚功能。

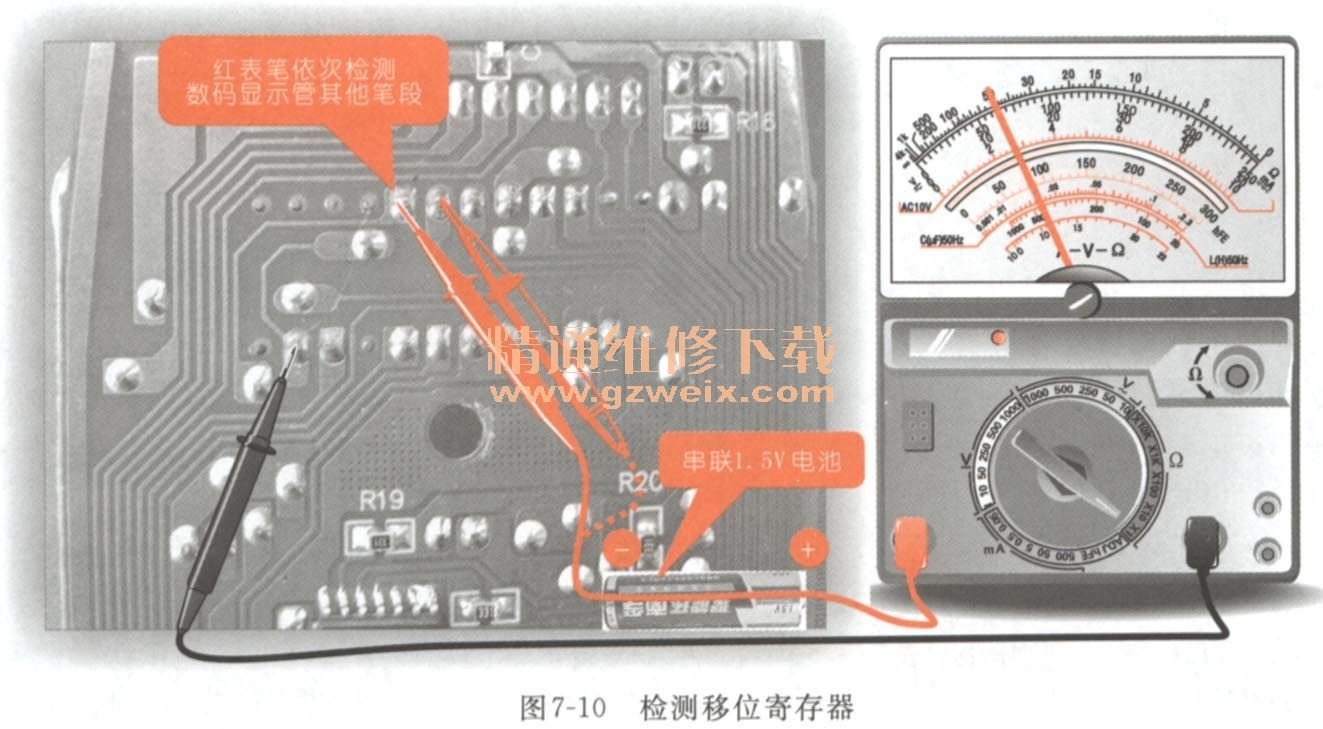

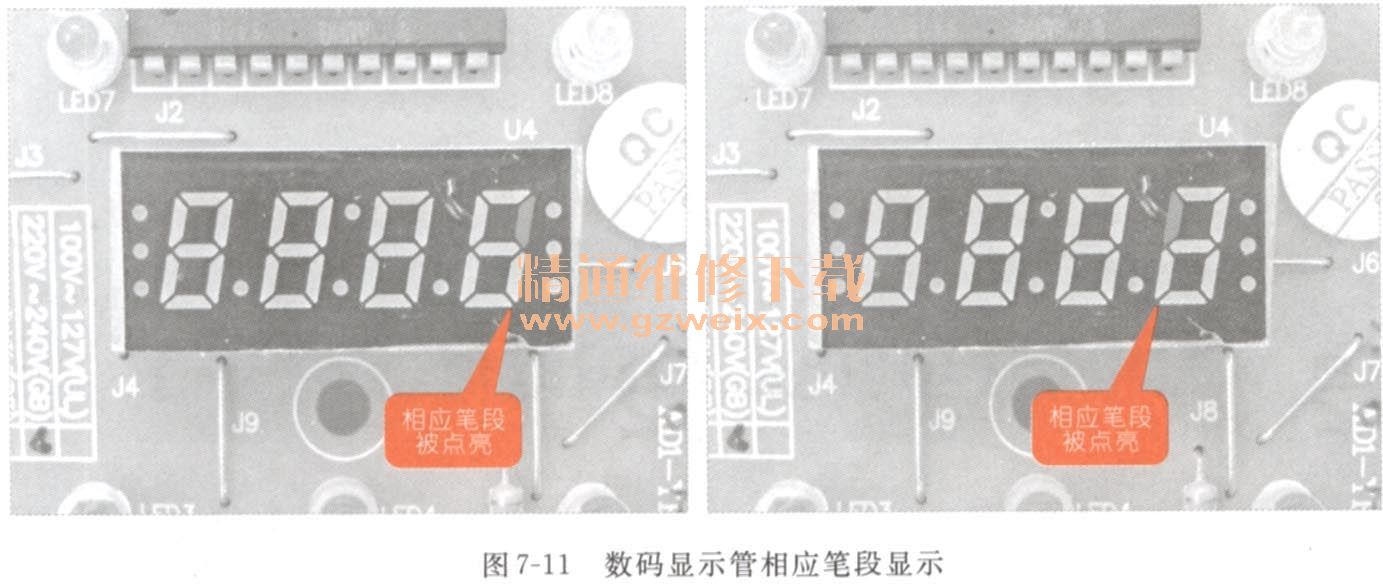

（2）经检测驱动晶体管正常，此时应检测数码显示管是否良好。检测数码显示管时，需借助1节1. 5V的电池和一根导线。将万用表的红表笔的表笔上串联1. 5V的电池，万用表调至“R×1Ω”挡，使用万用表的黑表笔检测数码显示管的笔段引脚，红表笔依次检测数码显示管的其他笔段引脚，若数码显示管正常，则相应笔段发光，如图7-10、图7-11所示。

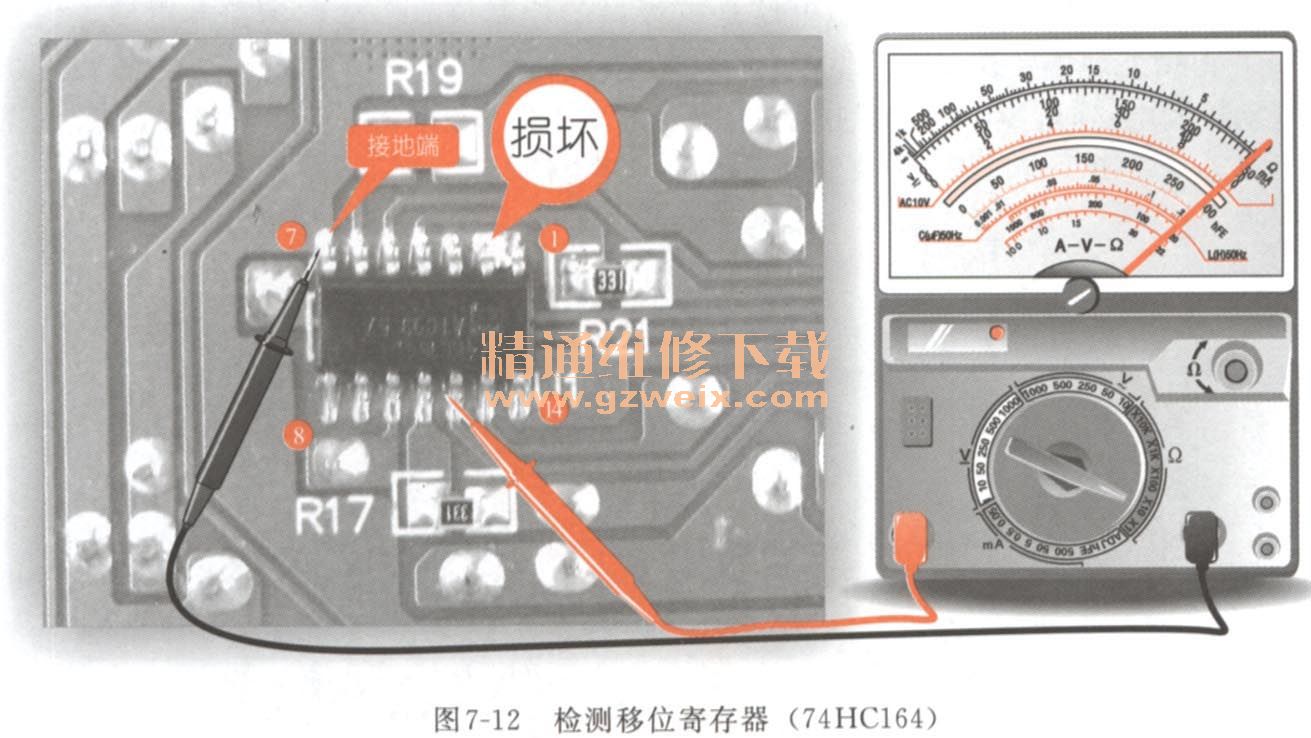

（3）经检测数码显示管正常，此时，应检测移位寄存器。检查移位寄存器表面是否有被击穿的小孔，若没有被击穿的现象，通常需要查找出移位寄存器的引脚功能，检测移位寄存器（74HC164）各引脚的对地阻值，如图7-12所示。检测时，其中与数码显示管相连的几个引脚测得阻值为零，表明该移位寄存器已经损坏。

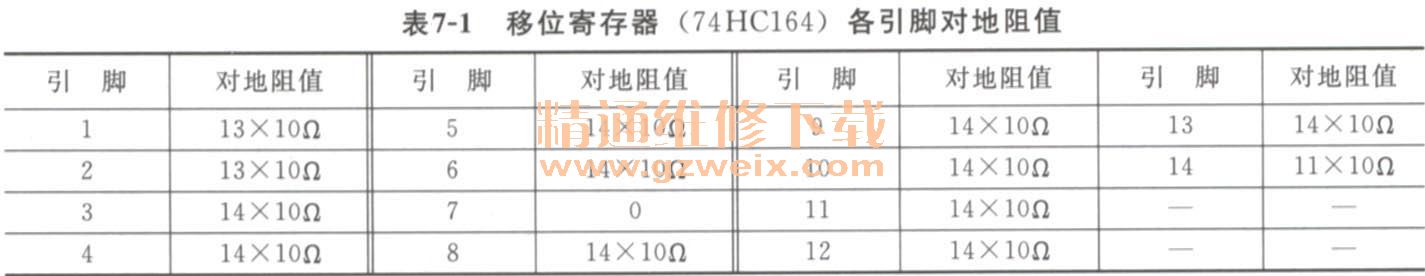

移位寄存器正常情况下，测得其各引脚对地阻值，见表1-7-1所列。
