第二章 加热组件其及其控制电路故障维修
2．1找到加热组件及其控制电路

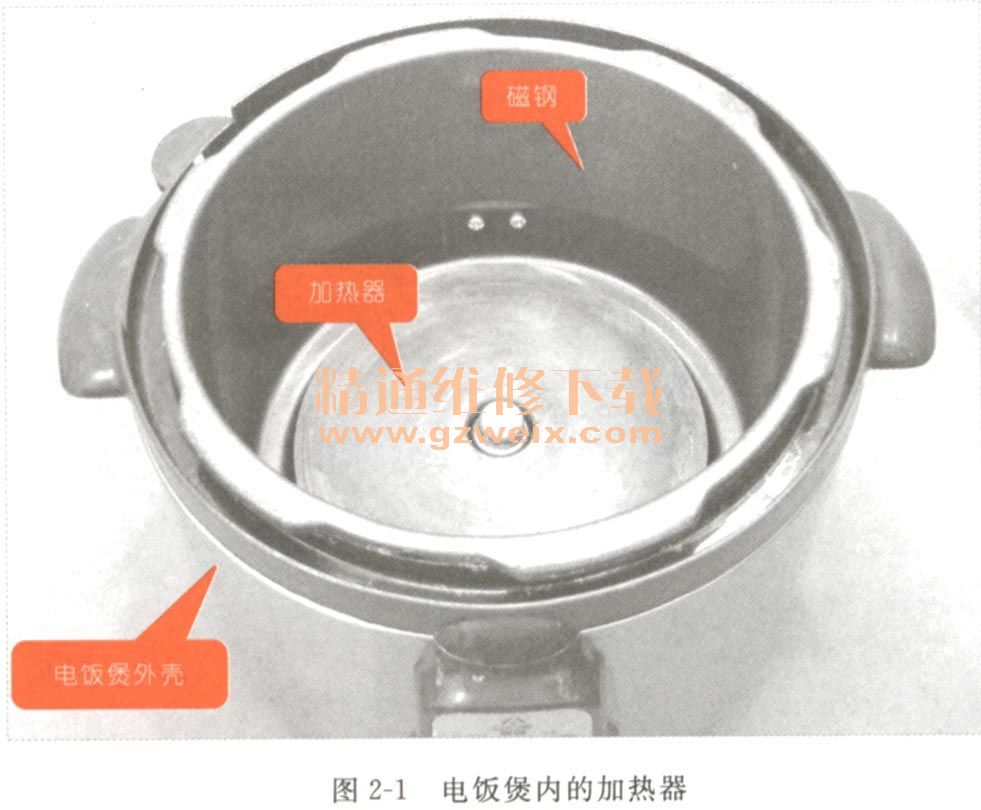

加热组件是电饭煲主要的炊饭器件，电饭煲的加热组件主要是加热器，加热器又可称为加热盘。加热器主要是由具有外层绝缘物的电阻丝加热，大多数加热器为了提高机械强度以及良好的导热，通常将加热器铸造在铝盘内，并安装在电饭煲的锅底部位，如图2-1所示。

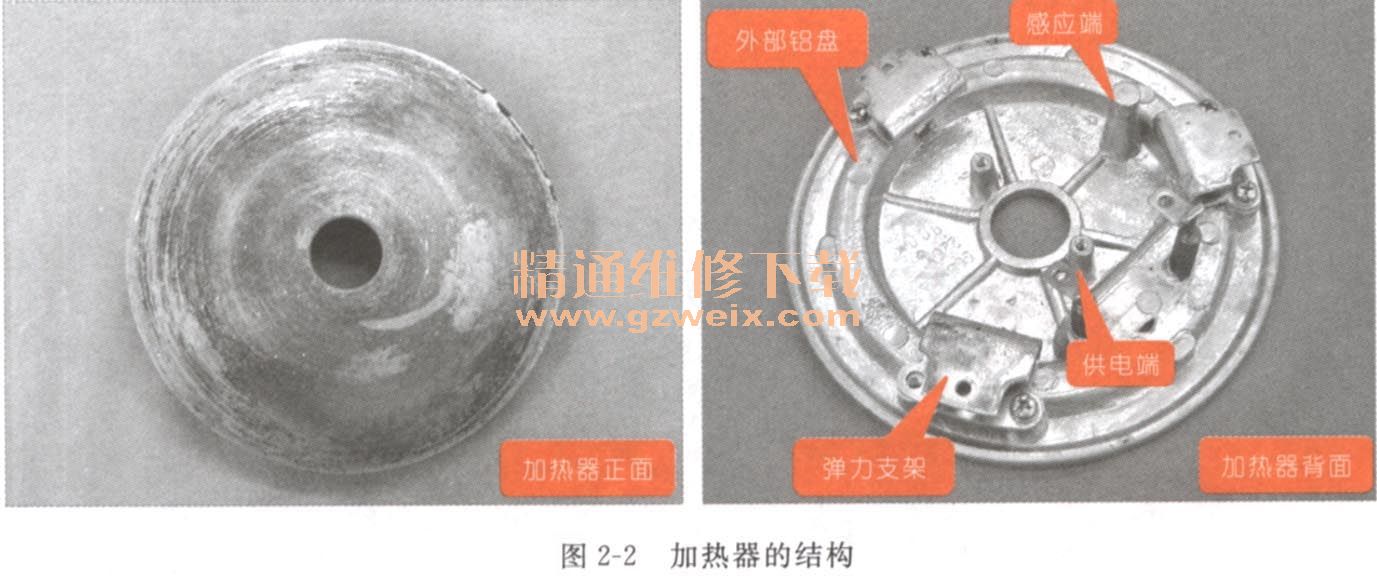

如图2-2所示，加热器的外部主要有接线端、感应端和弹力支架等。加热器的感应端主要与压力开关连接，通过弹力支架进行操作，感应端与压力开关接触，触动压力开关进行启停操作。

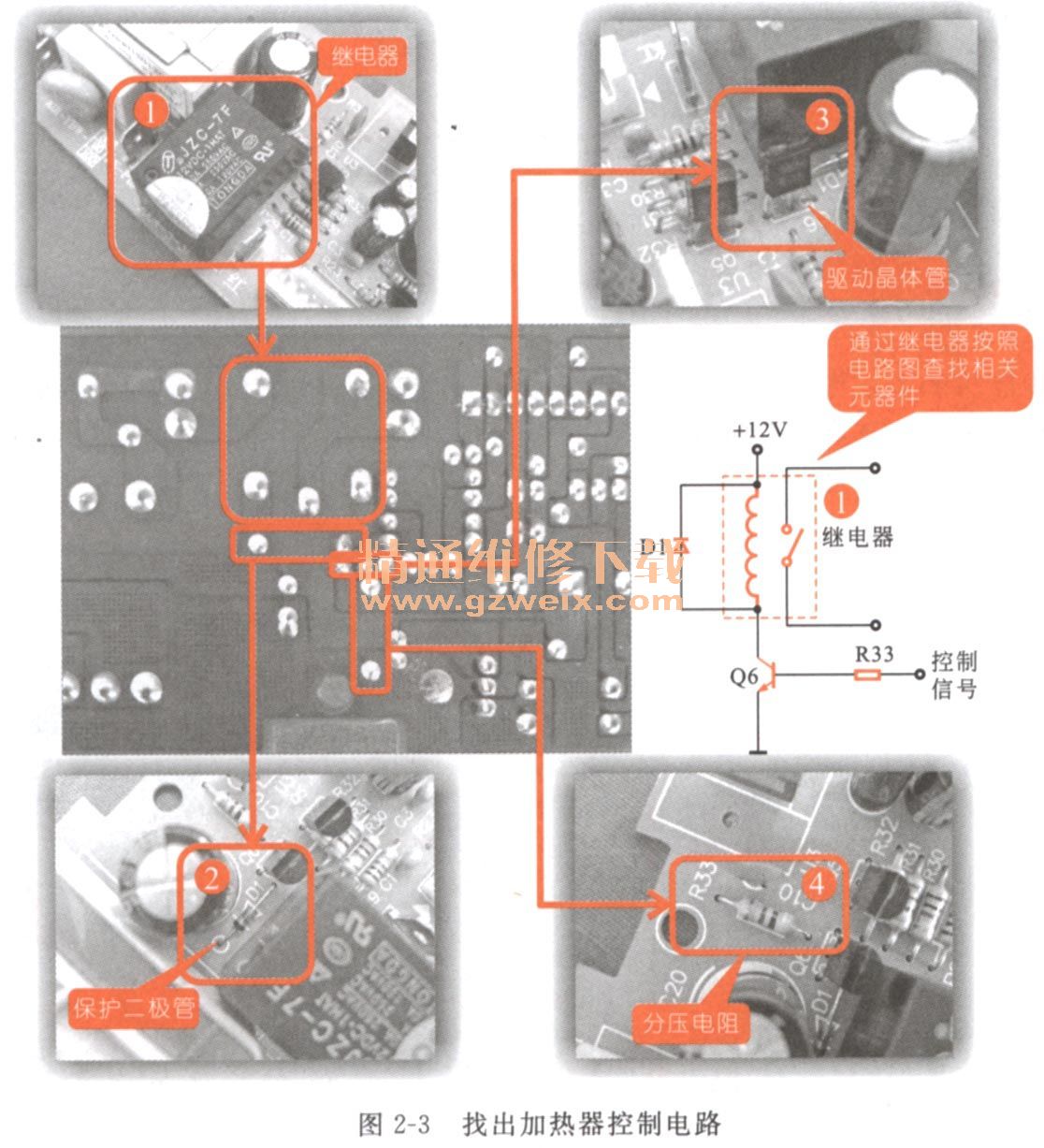

加热器需要控制电路进行供电控制，如图2-3所示，控制电路中的相关元器件是继电器，通过电路图沿着电路板印制线走向，查找其他元器件。如继电器的保护二极管与继电器绕组并联，驱动晶体管与继电器串联，分压电阻与驱动晶体管串联。
关键提示：
查找加热器控制电路先找继电器，这是因为电饭煲是通过继电器内部开关的通断性能，来实现控制加热器的工作。当继电器绕组中有较大电流通过时，继电器内部的触点会闭合，接通加热器的供电端。
通常加热器组件及其控制电路主要是由继电器、驱动晶体管（Q6）、二极管（D1）和电阻（R33）组成，如图2-4所示。
关键提示：
结构简单的电饭煲加热器的控制方式也比较简单，通常由电饭煲的炊饭开关直接控制加热器的工作状态，如图2-5所示。炊饭开关接通后，加热器的供电电路便接通，此时，加热器开始工作。
2．2搞清加热组件及其控制电路的工作原理

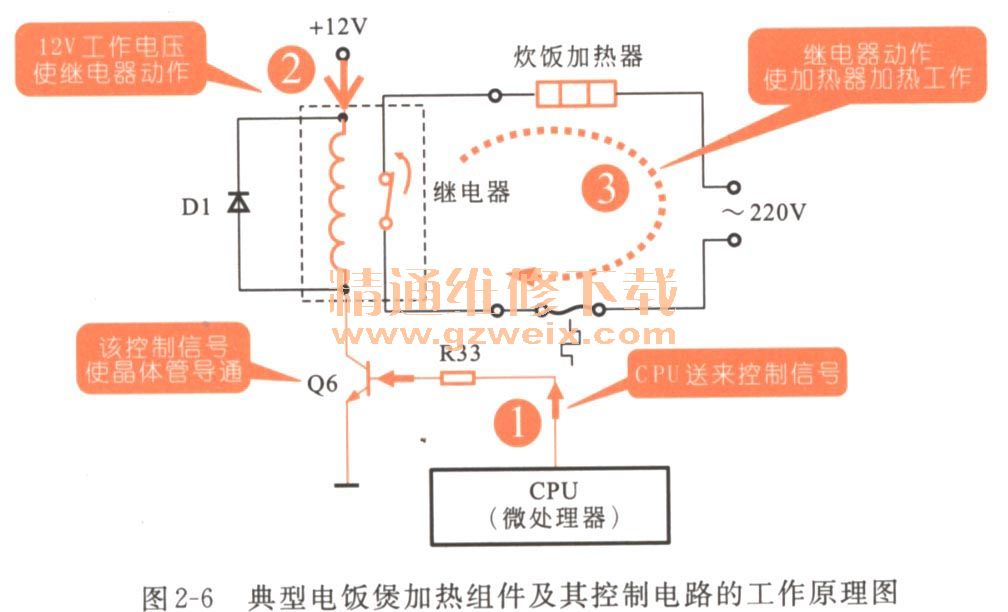

如图2-6所示为典型电饭煲加热组件及其控制电路的工作原理图。
1．人工输入加热指令后，CPU（微处理器）为驱动晶体管Q6提供了控制信号，使其处于导通状态，即CPU（微处理器）向驱动晶体管中提供一个“加热驱动信号”。
2．当晶体管Q6导通，12V工作电压为继电器绕组提供工作电流，使继电器开关触点接通。
3．继电器中的触点接通以后，AC 220V电源与加热器电路形成回路，开始加热工作。
关键提示：
由于加热器的供电电压较高，因此，在对加热器检修的过程中，可以直接检测加热器的供电电压，但应注意安全。以免在检修的过程中造成人员触电事故的发生，应先排除加热器本身及其控制电路是否正常。
加热器控制电路中所采用的驱动晶体管大多数为NPN型，在对驱动晶体管进行更换前，要仔细核对驱动晶体管的型号及引脚排列顺序。
2．3看懂加热组件及其制电路故障检修过程
故障现象描述
爱得YBW50-90A电饭煲通电后，电饭煲蜂鸣器发生报警，并且显示器显示故障代码（E1～E4）
电路分析指导

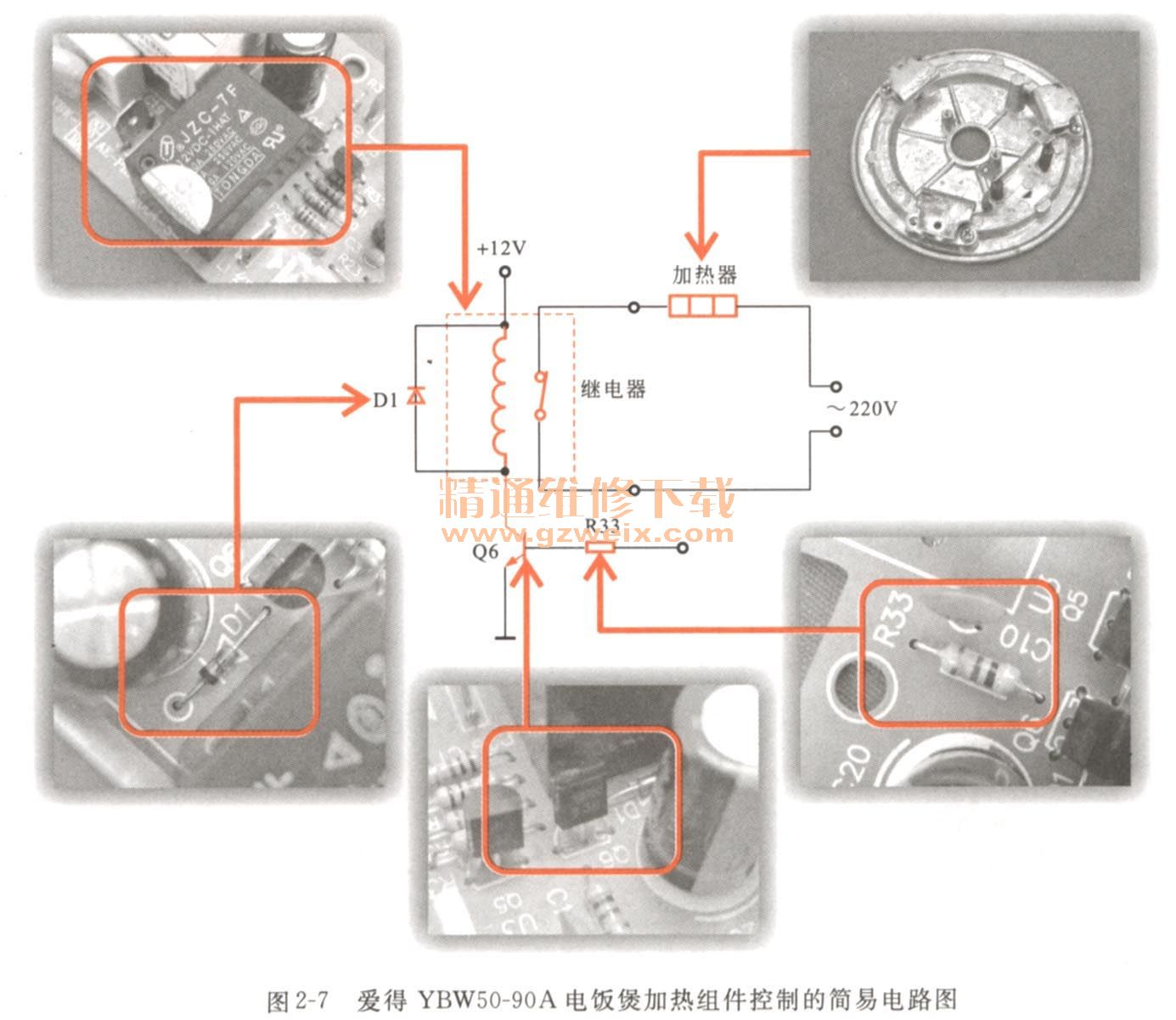

如图2-7所示，为爱得YBW50-90A电饭煲加热组件控制的简易电路图。加热器组件主要由继电器进行控制，如果该电路出现故障主要导致加热器不工作，因此，重点检查该电路中的元器件是否损坏。
电路检修指导
根据电饭煲的故障代码可知道故障范围在加热组件及其控制电路上，因此需要将其拆卸检测，以查找到故障点。

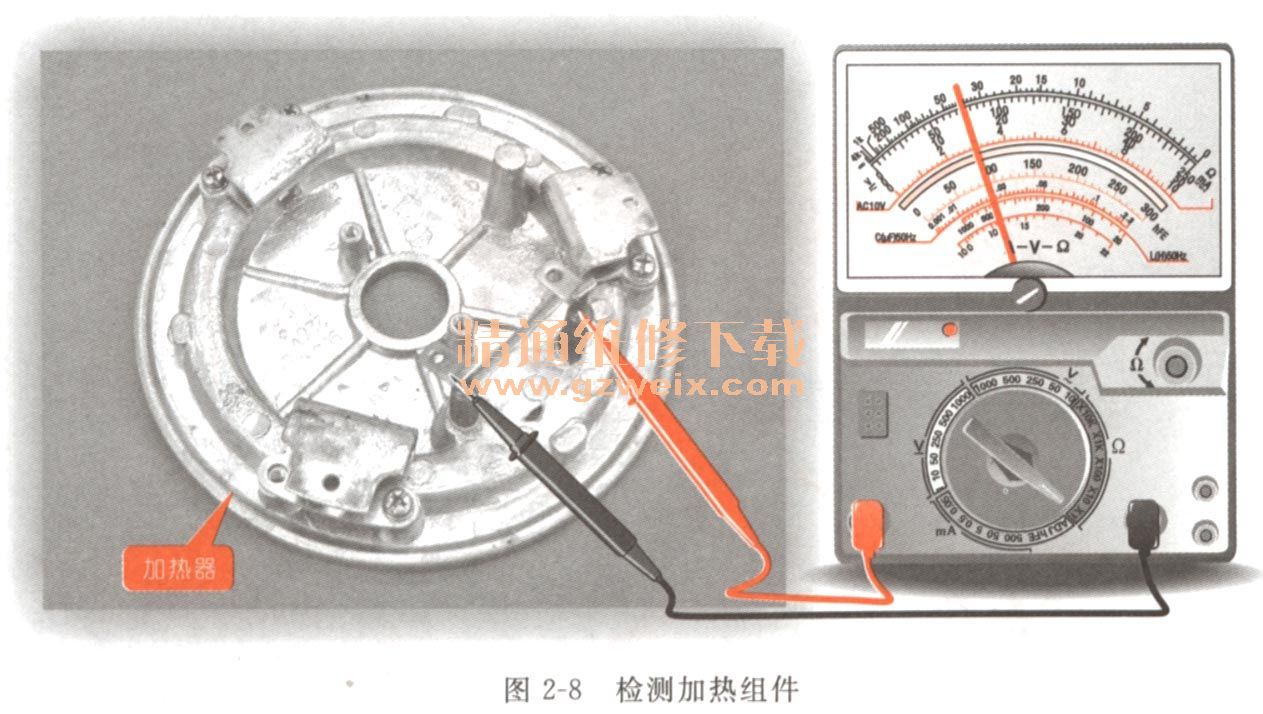

（1）断开电源，将万用表量程调整至“R×1Ω”挡，两只表笔分别搭在加热器的供电端，此时，测得加热器的阻值为40Ω左右，如图2-8所示。

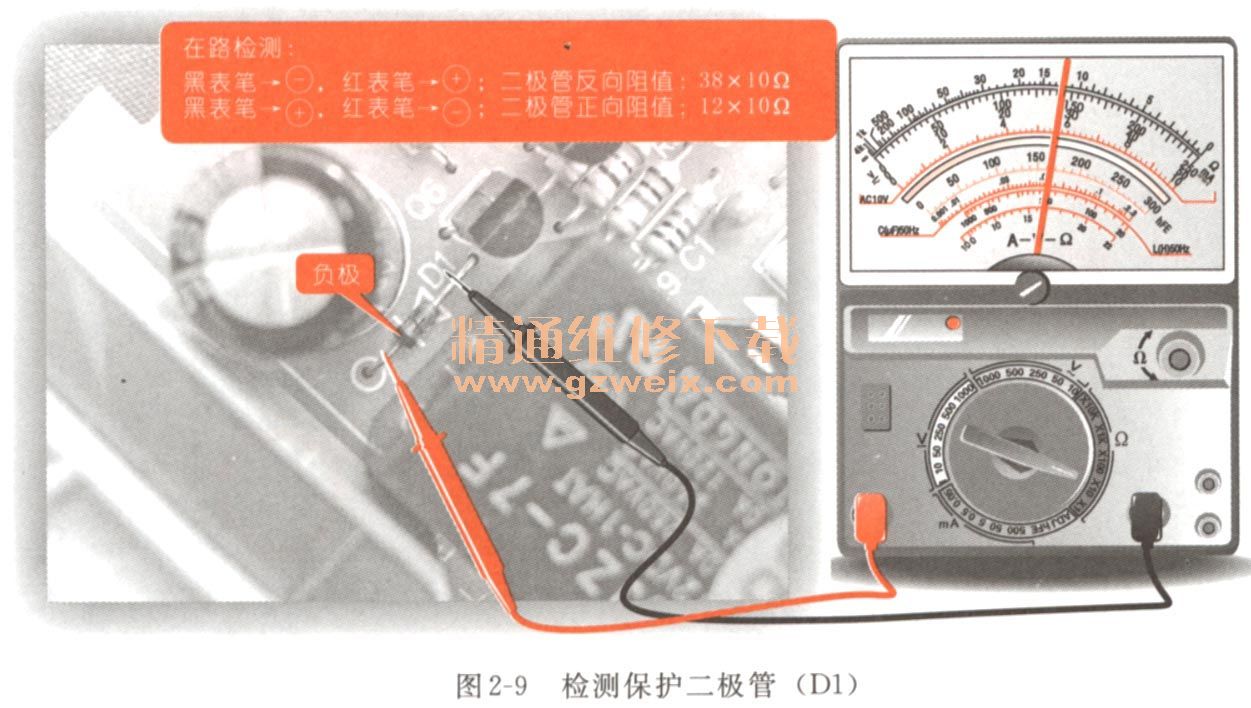

（2）继电器的驱动电路是否正常，则需检测继电器的保护二极管。使用万用表检测保护二极管的正反向阻抗，判断二极管是否正常，如图2-9所示。
（3）保护二极管正常说明继电器绕组端没有损坏，再检测继电器的驱动电路。检测驱动晶体管的分压电阻是否正常，如图2-10所示。可以测得一定阻值说明分压电阻良好。

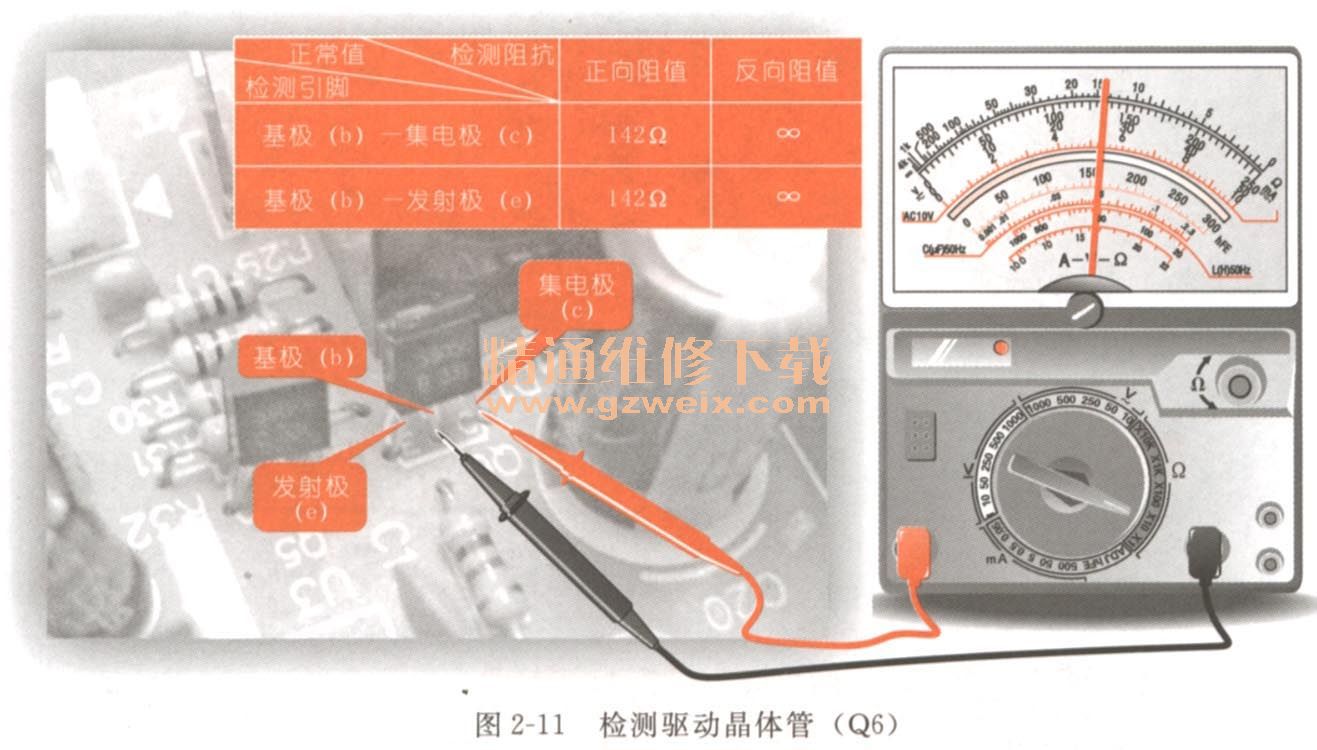

（4）分压电阻良好，则检测加热器的控制电路。加热器控制电路中的继电器主要通过驱动晶体管Q6控制，使用万用表检测驱动晶体管Q6的基极（b）和发射极（e）、集电极（c）之间正反向阻抗，如图2-11所示。

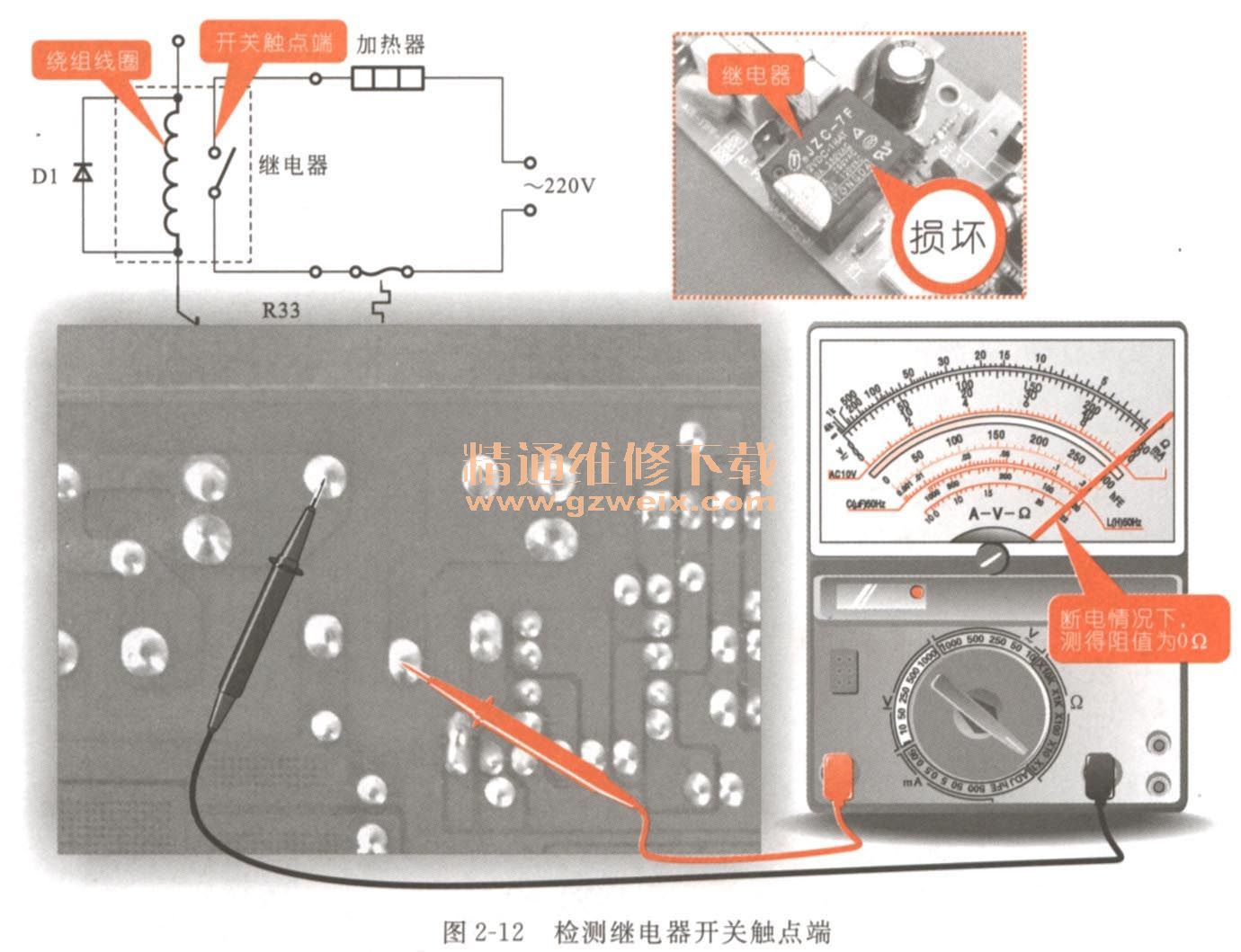

（5）继电器的保护二极管、驱动电路检测均正常，再检测继电器开关触点端的阻值，如图2-12所示。
（6）经检测发现，继电器的开关触点为0Ω，而继电器开关触点正常值应为∞，因此可以判断，该继电器损坏。
（7）更换故障元器件，开机试运行，故障排除。
关键提示：
在对加热器及其控制电路检测时，若采用电阻测量法检测，应在电饭煲断电的情况下进行测量。
