看图学习电饭煲故障维修
来源:本站整理  作者:佚名  2014-04-17 06:13:38

    第五章 压力保护装置故障维修
    5.1找到压力保护装置

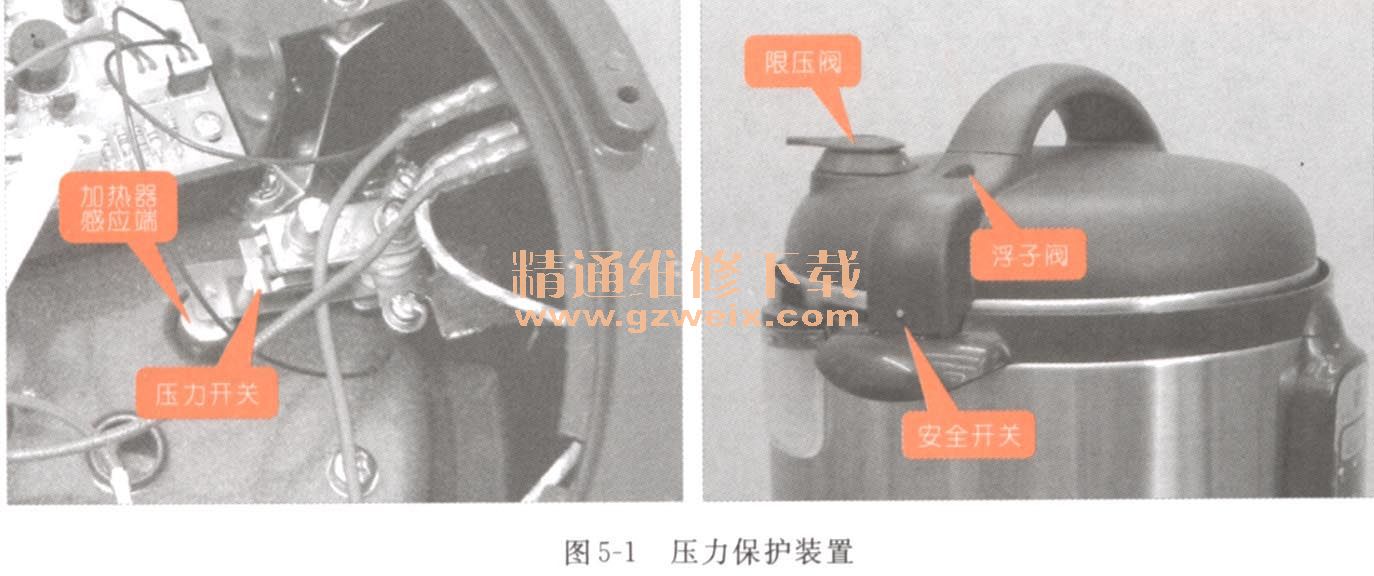

    压力保护装置主要是对电饭煲内部的压力进行控制,电饭煲的压力保护装置主要包括压力保护开关、限压阀、浮子阀和安全开关。其中,压力开关安装在电饭煲的底部,限压阀、浮子阀和安全开关则安装在电饭煲的锅盖上,如图5-1所示。查找电饭煲的压力开关时,主要通过电饭煲加热器的感应端位置,找到压力开关。

    5.2搞清压力保护装置的工作原理
    压力保护装置主要对电饭煲锅内的压力进行限压控制,如图5-2所示,为压力保护装置的工作状态。

    压力开关由电饭煲内部不同工作状态时的压强控制,如图5-3所示,为电饭煲内部的升压过程示意图。

    关键提示:
    压力开关保压控制范围:35~90kPa。压力开关闭合时,压强:35~75kPa。压力开关弹开时,压强:50~80kPa。

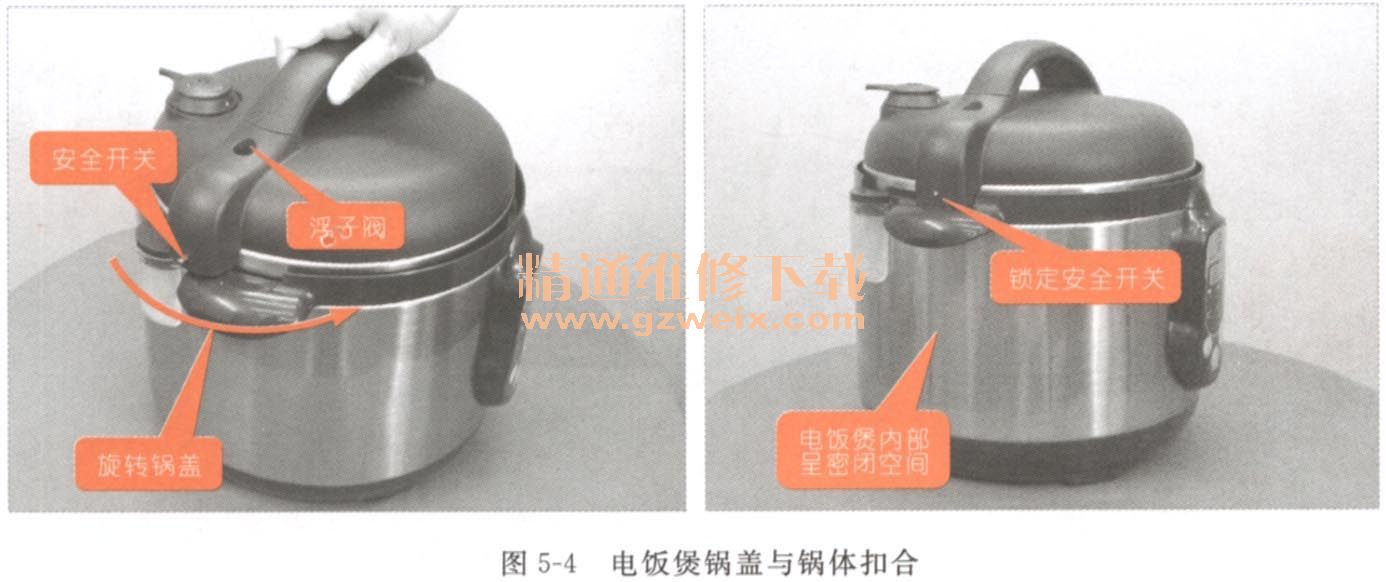

    1.如电饭煲的锅盖与锅体未扣合到位时,电饭煲内部便不能加压。当扣合到位时,锅内的气压大于5kPa,电饭煲的浮子阀锁住锅盖,此时,锅盖不能打开,如图5-4所示。

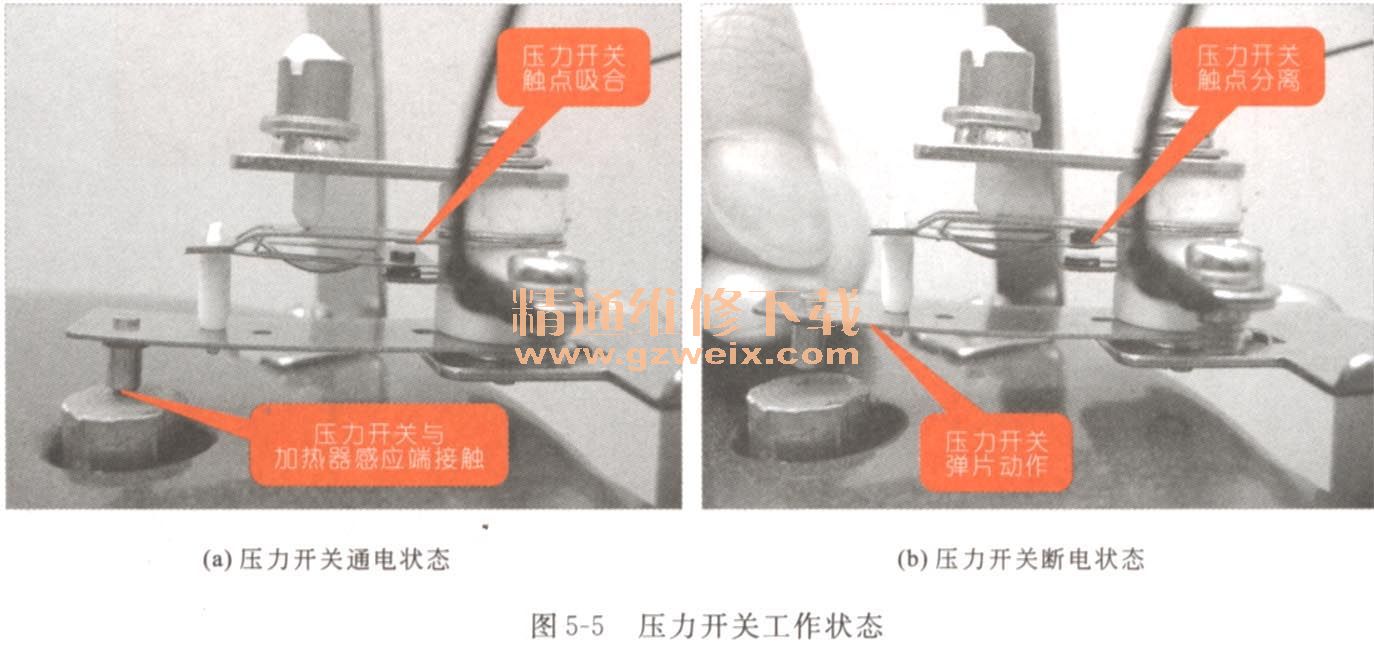

    2.扣合锅盖后,通电,电饭煲的压力开关的触点吸合,压力开关通电,电饭煲开始炊饭工作,如图5-5(a)所示。

    3.当电饭煲达到炊饭的设定时间,或煮熟饭后,锅内压力达到压力开关触点断开的压力范围时((50~80 kPa),加热器感应端触动压力开关弹片动作,压力开关触点断开,如图5-5 (b)所示。此时,电饭煲压力开关会自动断电,使工作压力稳定在安全范围内。

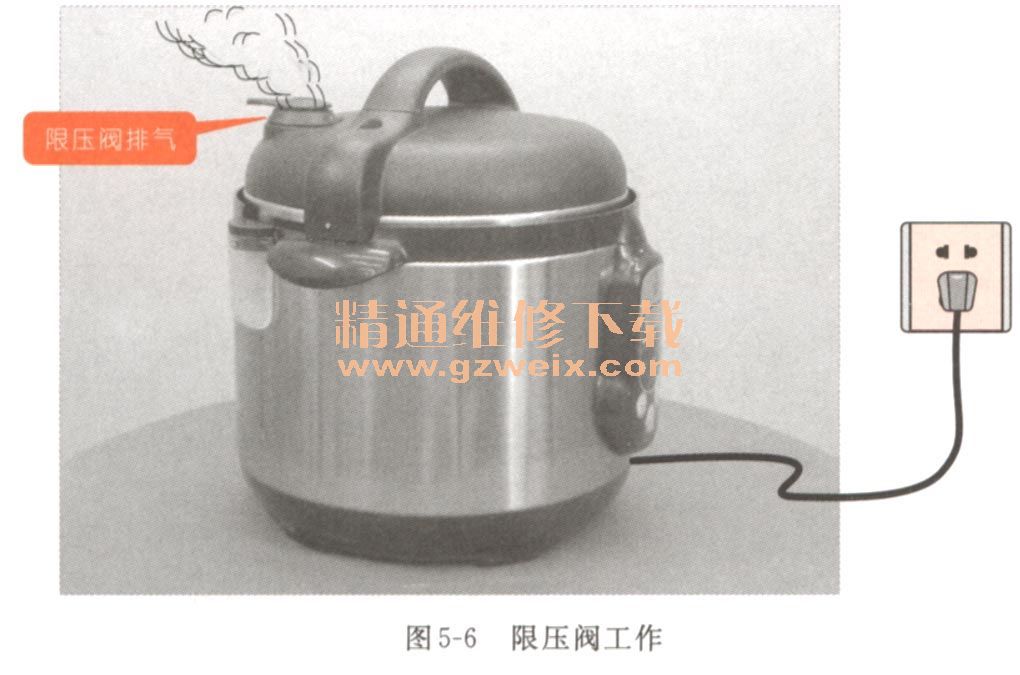

    4.当压力开关失灵时,加热器继续通电,锅内的压力达到90~105kPa时,限压阀开始排气,减小电饭煲内部的压力,如图5-6所示。

    5.3看懂压力保护装置故障检修过程
    故障现象描述
    爱德电饭煲通电工作后,加热过程中,限压阀始终在排气。
    电路分析指导
    通常电饭煲刚开始加热时,限压阀不排气,随着电饭煲内部压力的变化,出现间歇性排气属正常现象。该电饭煲在加热过程中,限压阀始终在排气,说明该限压阀出现故障。
    电路检修指导
    将电饭煲断电后,取下电饭煲的锅盖,对限压阀进行检修。

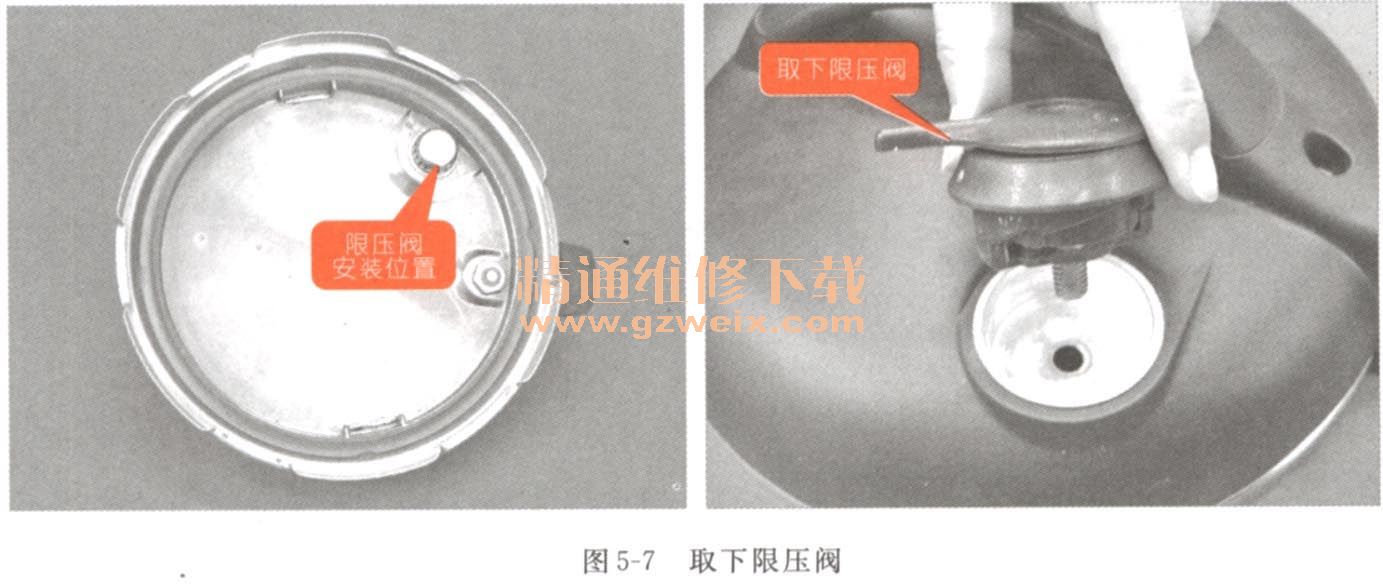

    (1)翻转电饭煲的锅盖,找到限压阀的安装位置,并将其取下,如图5-7所示。

    (2)取下限压阀后,通过观察,发现该限压阀的塑料支架已经断裂,如图5-8所示。

    (3)更换新的限压阀后,再次通电,加热过程中,观察限压阀,能够正常的泄压、排气,故障排除。

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9]  下一页
