全自动滚筒洗衣机与传统的波轮洗衣机相比，洗涤方式完全不一样，滚筒洗衣机采用的是加热摔打式洗涤，波轮洗衣机采用的高强度摩擦搅拌洗涤。由于滚筒洗衣机对衣服的磨损小，且用水少，并具有加热杀菌作用，现已被越来越多的人所接受，正大量进入普通家庭。

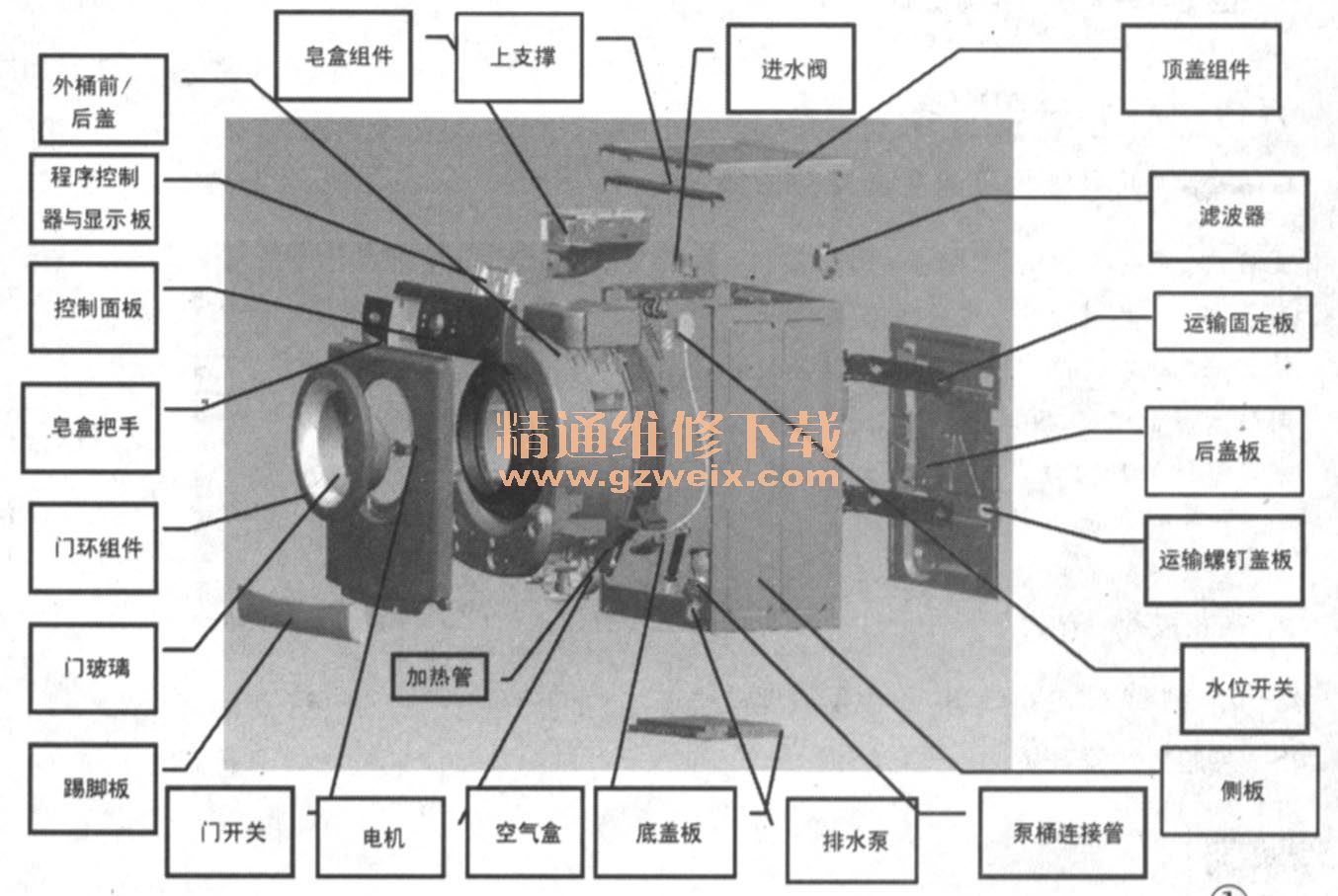

    滚筒洗衣机的结构也较为复杂，主要由箱体、控制面板、洗涤脱水组件、进／排水系统、门组件与电气控制系统几部分组成，如图1所示，下面分别对主要部件进行介绍，以便维修时参考。

一、机械组件
    1．箱体

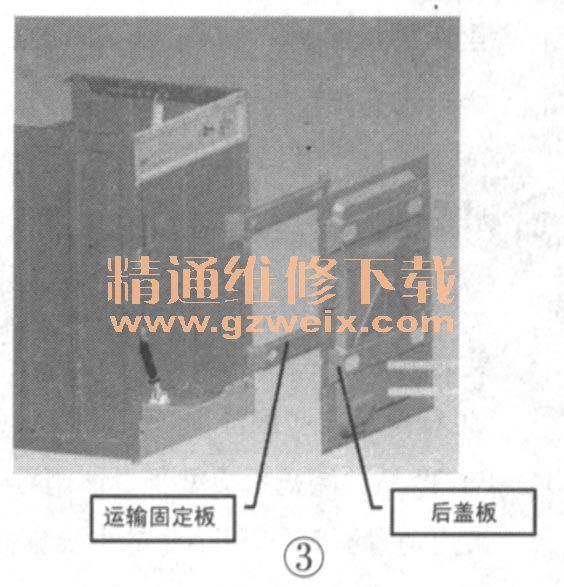

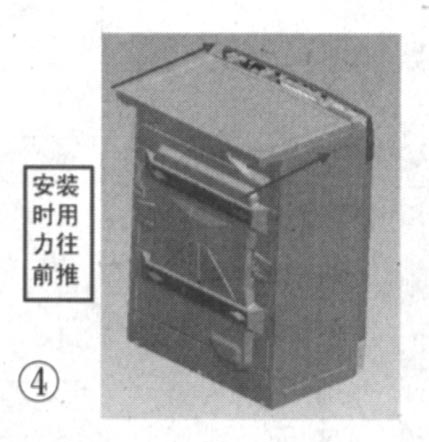

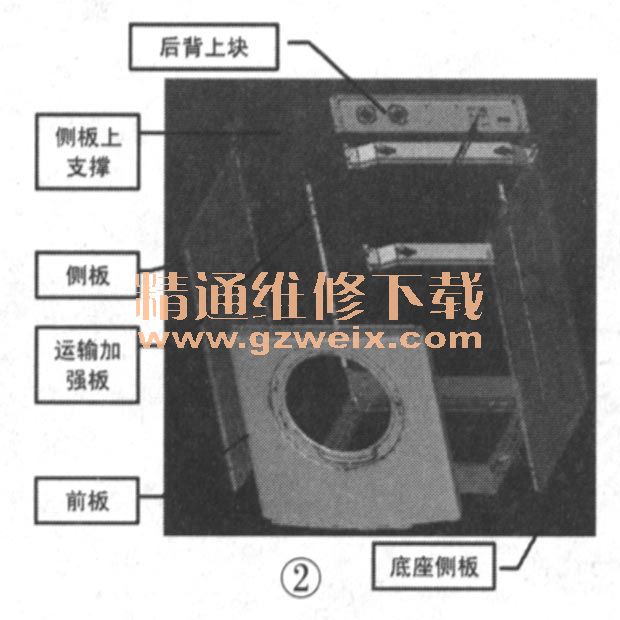

    箱体主要由侧板、侧板上支撑、底座侧板、底座前板、底座后板、后背上块和运输加强板焊接而成，如图2所示。另外，箱体前面通过螺钉与前板紧固，后面通过螺钉与运输固定板和后盖板紧固，如图3所示；箱体上面与顶盖组件相连，如图4所示。顶盖组件主要用于保护洗衣机内部各元器件，同时起到装饰的作用，也可作用户使用台面。

    2．控制面板

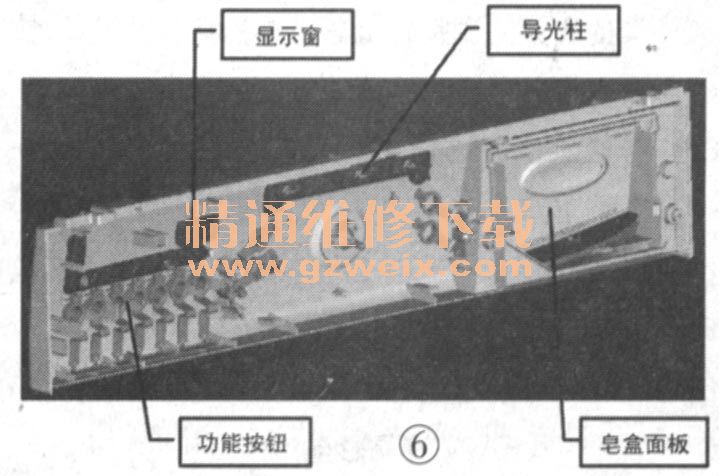

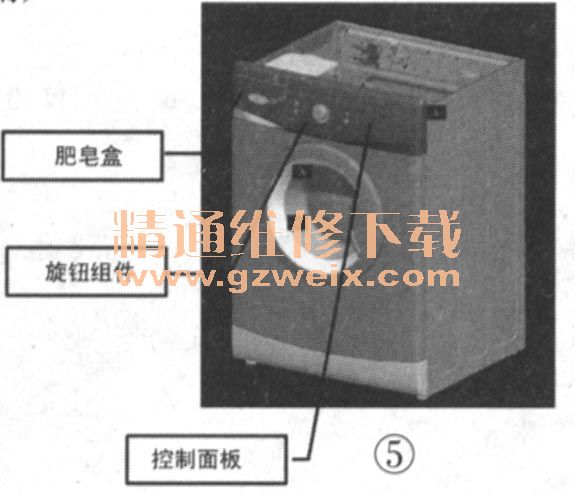

控制面板是滚筒洗衣机的用户操作界面，同时也对程序控制器与显示板起支撑作用，如图5所示。控制面板主要由功能按钮、导光柱、显示窗等器件组成，如图6所示。

    3．洗涤脱水组件

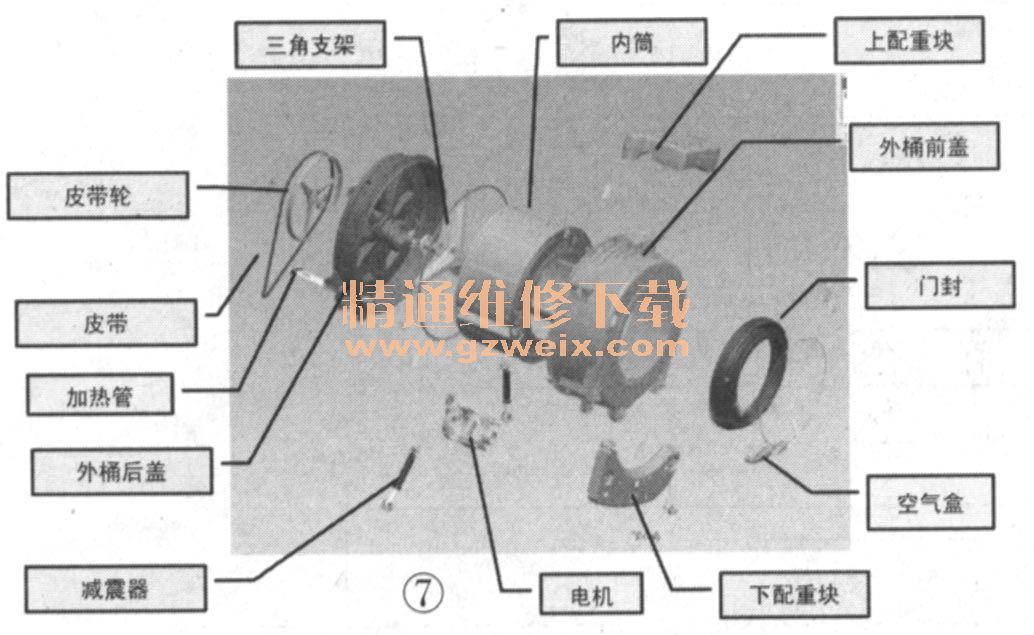

    洗涤脱水部分由外桶、内筒、三角支架、皮带轮、皮带、电机、配重块等组成，如图7所示。

    4．进／排水系统

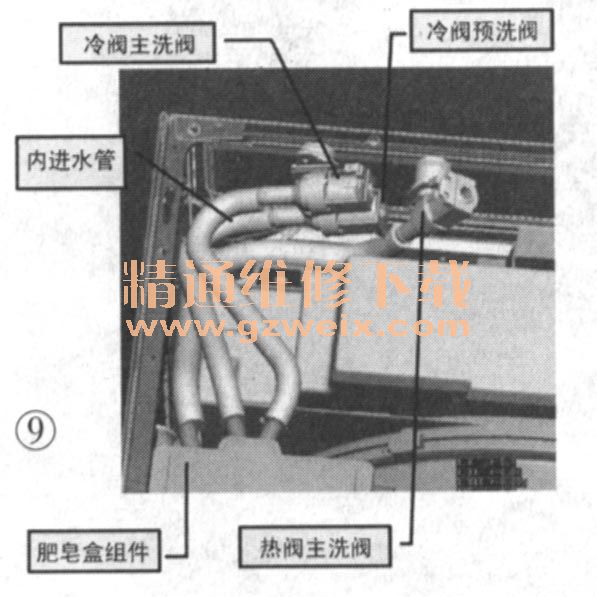

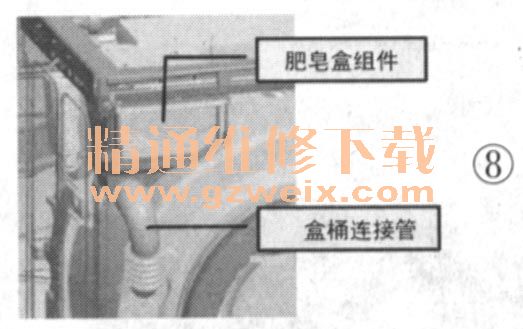

    进水系统主要由进水管、进水阀、肥皂盒组件和盒桶连接管组成，如图8所示。自来水先通过进水管进入肥皂盒组件，然后分两路输出，分别送往冷水主洗阀和冷水预洗阀，如图9所示。

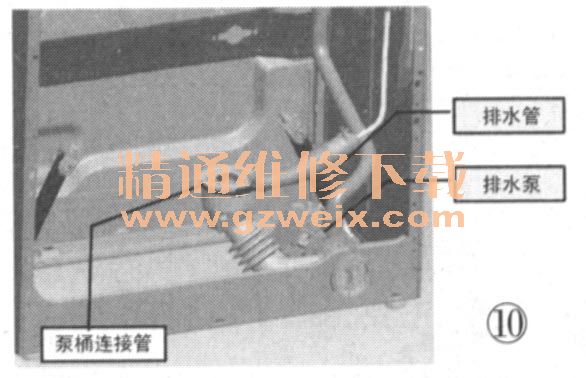

    排水系统主要由泵桶连接管、经济球、密封法兰盘、排水泵和排水管组成，如图10所示，排水泵安装并固定在箱体前下支撑体上，经济球、密封法兰盘安装在泵桶连接管的管头中。

    5．门组件

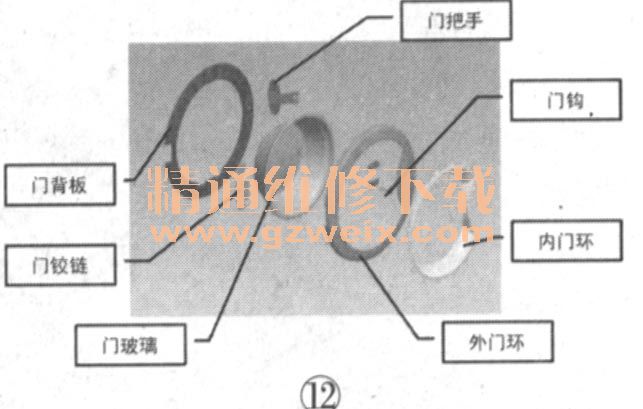

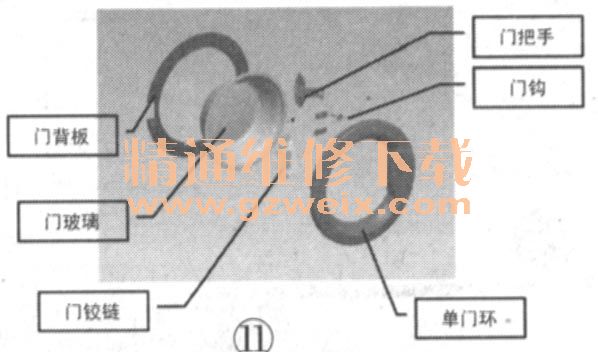

    门组件是衣物的投入与取出口，同时具有密封与外观装饰的作用，主要由门背板、门玻璃、门把手、门钩、门环、门铰链等器件组成。中低档机器一般采用单门环结构，如图11所示，而一些高档机器多采用双门环结构，即安装有内、外门环，如图12所示。
