AT89C52单片机的SD卡读写电路与程序设计
来源:本站整理  作者:佚名  2011-12-16 06:31:30



设计方案

  应用AT89C52读写SD卡有两点需要注意。首先,需要寻找一个实现AT89C52单片机与SD卡通讯的解决方案;其次,SD卡所能接受的逻辑电平与AT89C52提供的逻辑电平不匹配,需要解决电平匹配问题。

  通讯模式

  SD卡有两个可选的通讯协议:SD模式和SPI模式。SD模式是SD卡标准的读写方式,但是在选用SD模式时,往往需要选择带有SD卡控制器接口的MCU,或者必须加入额外的SD卡控制单元以支持SD卡的读写。然而,AT89C52单片机没有集成SD卡控制器接口,若选用SD模式通讯就无形中增加了产品的硬件成本。在SD卡数据读写时间要求不是很严格的情况下,选用SPI模式可以说是一种最佳的解决方案。因为在SPI模式下,通过四条线就可以完成所有的数据交换,并且目前市场上很多MCU都集成有现成的SPI接口电路,采用SPI模式对SD卡进行读写操作可大大简化硬件电路的设计。

  虽然AT89C52不带SD卡硬件控制器,也没有现成的SPI接口模块,但是可以用软件模拟出SPI总线时序。本文用SPI总线模式读写SD卡。

  电平匹配

  SD卡的逻辑电平相当于3.3V TTL电平标准,而控制芯片AT89C52的逻辑电平为5V CMOS电平标准。因此,它们之间不能直接相连,否则会有烧毁SD卡的可能。出于对安全工作的考虑,有必要解决电平匹配问题。

  要解决这一问题,最根本的就是解决逻辑器件接口的电平兼容问题,原则主要有两条:一为输出电平器件输出高电平的最小电压值,应该大于接收电平器件识别为高电平的最低电压值;另一条为输出电平器件输出低电平的最大电压值,应该小于接收电平器件识别为低电平的最高电压值。

  一般来说,通用的电平转换方案是采用类似SN74ALVC4245的专用电平转换芯片,这类芯片不仅可以用作升压和降压,而且允许两边电源不同步。但是,这个方案代价相对昂贵,而且一般的专用电平转换芯片都是同时转换8路、16路或者更多路数的电平,相对本系统仅仅需要转换3路来说是一种资源的浪费。

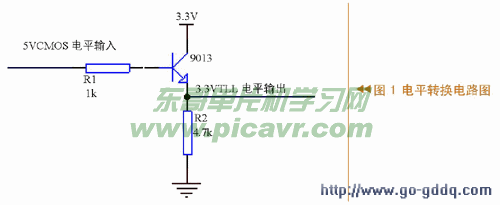

  考虑到SD卡在SPI协议的工作模式下,通讯都是单向的,于是在单片机向SD卡传输数据时采用晶体管加上拉电阻法的方案,基本电路如图1所示。而在SD卡向单片机传输数据时可以直接连接,因为它们之间的电平刚好满足上述的电平兼容原则,既经济又实用。

   这个方案需要双电源供电(一个5V电源、一个3.3V电源供电),3.3V电源可以用AMS1117稳压管从5V电源稳压获取。

硬件接口设计

  SD卡提供9PIN的引脚接口便于外围电路对其进行操作,9Pin的引脚随工作模式的不同有所差异。在SPI模式下,引脚1(DAT3)作为SPI片选线CS用,引脚2(CMD)用作SPI总线的数据输出线MOSI,而引脚7(DAT0)为数据输入线MISO,引脚5用作时钟线(CLK)。除电源和地,保留引脚可悬空。

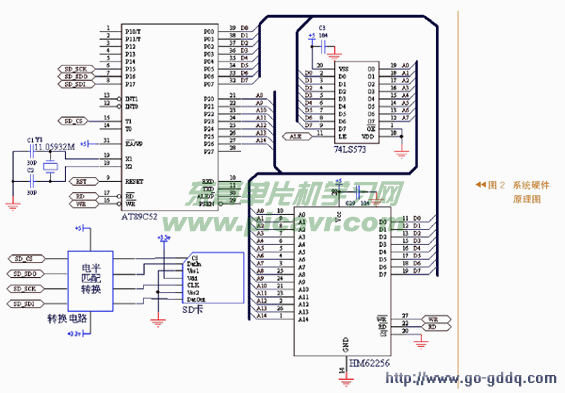

  本文中控制SD卡的MCU是ATMEL公司生产的低电压、高性能CMOS 8位 单片机AT89C52,内含8K字节的可反复擦写的只读程序存储器和256字节的随机存储数据存储器。由于AT89C52只有256字节的数据存储器,而SD卡的数据写入是以块为单位,每块为512字节,所以需要在单片机最小系统上增加一片RAM。本系统中RAM选用存储器芯片HM62256,容量为32K。对RAM进行读写时,锁存器把低8位地址锁存,与P2口的8位地址数据构成16位地址空间,从而可使SD卡一次读写512字节的块操作。系统硬件图如图2所示。



软件设计

  SPI工作模式

  SD卡在上电初期自动进入SD总线模式,在此模式下向SD卡发送复位命令CMD0。如果SD卡在接收复位命令过程中CS低电平有效,则进入SPI模式,否则工作在SD总线模式。

  对于不带SPI串行总线接口的AT89C52单片机 来说,用软件来模拟SPI总线操作的具体做法是:将P1.5口(模拟CLK线)的初始状态设置为1,而在允许接收后再置P1.5为0。这样,MCU在输出1位SCK时钟的同时,将使接口芯片串行左移,从而输出1位数据至AT89C52单片机的P1.7(模拟MISO线),此后再置P1.5为1,使单片机从P1.6(模拟MOSI线)输出1位数据(先为高位)至串行接口芯片。至此,模拟1位数据输入输出便完成。此后再置P1.5为0,模拟下1位数据的输入输出,依此循环8次,即可完成1次通过SPI总线传输8位数据的操作。

  本文的实现程序把SPI总线读写功能集成在一起,传递的val变量既是向SPI写的数据,也是从SPI读取的数据。具体程序如下:(程序是在Keil uVision2的编译环境下编写)

  sbit CS=P3^5;

  sbit CLK= P1^5;

  sbit DataI=P1^7;

  sbit DataO=P1^6;

  #defineSD_DISAble() CS=1 //片选关

  #defineSD_Enable() CS=0 //片选开

  unsigned char SPI_TransferByte(unsigned char val)

  {

  unsigned char BitCounter;

  for(BitCounter=8; BICounter!=0; BitCounter--)

  { CLK=0;

  DataI=0; // write

  if(val&0x80) DataI=1;

  val<<=1;

  CLK=1;

  if(DataO)val|=1; // read

  }

  CLK=0;

  return val;

  }

&nb
