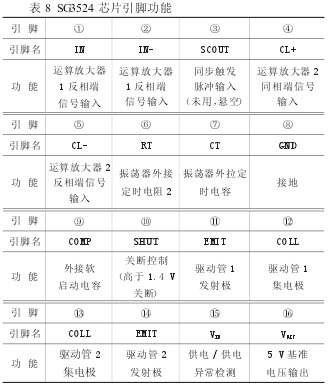

SG3524 芯片引脚功能见表 8 所示。

9. PWM控制芯片 SG3525A

SG3525A 是一种脉宽调制(PWM)式开关电源控制

电路，芯片可承受的最大工作电压为 36 V，它的工作

频率可达到 120～400 kHz，并具有欠电压、过电压等

保护功能。SG3525A 非常适于驱动高频功率 NMOS 管。

该集成电路内部具有：参考电压电路、振荡电路、误差

放大器、欠电压锁定电路、触发器、PWM 锁存器、逻辑电

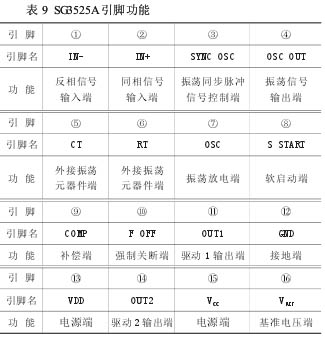

路等。它的引脚名及功能见表 9 所示。

10.半桥驱动芯片

I R2103IR2103 是单相驱动信号放大器，内部由：滞回比较器、RS 触发器、电平转换器、两个驱动放大器等构成。它的引脚名及功能见表 10 所示。其引脚功能如图 9 所示。

11. 单片机 AT89C2051

AT89C2051 是低电压、高性能的 CMOS 8 位单片机，在电动自行车控制器中作为核心器件应用，其内部具有 2KB 只读存储器、128 bit 随机数据存储器，并与MCS-51 产品指令兼容。其引脚功能见图 10 所示。它的主要引脚功能如下：

①脚：复位、编程电源端。该脚在电动自行车控制器中有设计外接 7805的 5 V 输出端口。
