介绍几种常见的实用经典电路
来源:本站整理  作者:佚名  2012-10-06 07:14:53

1. 带自锁功能的光控继电器

带自锁功能的光控继电器如图 2 所示。

这例电路由于采用了达林顿型光敏晶体管,从而简化了放大电路,仅用一只晶体管 VT,便可驱动继电器动作。K 吸合,其触点相继闭合,实现了继电器光控自锁功能。按一下 SB,K 失电断开。



2.达林顿型光敏晶体管运算放大器控制电路



图 1 电路采用达林顿型光敏晶体管 VTP 和μA741运算放大器,在很微弱的光线下,可以使继电器 K 动作。本电路为亮触发。



如果将电阻器 R1 和 VTP 的位置对调,或者把μA741 运算放大器的反相输入端(-)和同相输入端(+)对调位置,就可以把该电路改为暗触发。即:平时光照时 K 断开;当把 VTP 遮严,K 才吸合。



3. 灵敏度可调节的光电继电器

这例采用的是时基 555 集成电路,通过光敏晶体管 VTP 触发,电路如图 3 所示。



当 VTP 无光照时,继电器 K 吸合,利用 K 的触点点亮照明灯泡;天亮时 VTP 受到光照后,继电器 K 断开,照明灯泡失电熄灭。



调节电位器 RP,可适当地改变光控灵敏度。

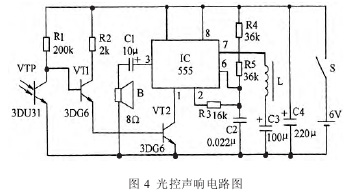

4. 光控声响电路

光控声响电路用途甚广,如用煤气烧水做饭,因锅中的水溢出,扑灭了炉火,若安装了此电路,即可发出声响进行报警。电路如图 4 所示。



在这里,光敏晶体管 VTP 与晶体管等构成光控开关,控制着由 555 等元件组成的间歇振荡器。



有光照时(煤气炉火正常),VTP 导通,VT1、VT2 截止,切断 555 的电源,间歇振荡器不工作,扬声器 B 不响;无光照(煤气炉被溢出来的水浇灭)时,VTP 截止,VT1、VT2 导通,555 的电源被接通,间歇振荡器工作,扬声器便发出“救、救、救”的呼叫声,从而避免了事故的发生。



5. 全波小功率高压开关

如图 5 所示。该电路增加整流全桥,便成了全波整流小功率高压开关,电路如图 5 所示。



6. 驱动大功率单向晶闸管电路

图 6 为驱动大功率单向晶闸管的电路,可用于半波控制。R4 为触发电阻。当光控晶闸管(OP 内)被触发导通后,取 R2 两端电压加到大功率晶闸管 VS 的门极和阴极之间,使 VS 触发导通。



图 6 中,R3 为限流电阻,用以限制 OP 内的光控晶闸管的通态电流,防止 C2 的放电电流损坏光控晶闸管。C2、R2 组成阻容吸收电路,对光控晶闸管起保护作用。

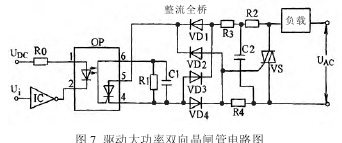

7. 驱动大功率双向晶闸管电路

驱动大功率双向晶闸管电路如图 7 所示,可用于全波控制。



8. 大功率过零触发型固态继电器

电路如图8所示。这种继电器具有过零触发的特性。
