(3)三相电流线圈全反接。功率表达式为

P+P1+P2+P3=UIcos(180°-φ)=-3UIcosφ

3. 三相三元件有两元件电压线圈未接对应相

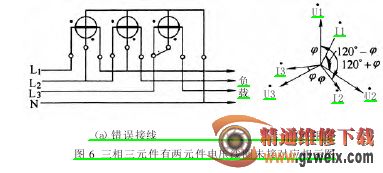

如图 6(a)所示，如果 L1、L2 两相电压线圈接颠倒，则其计量的功率为

P1=U2I1cos(120°- φ)P2=U2I2cos(120°+ φ)P3=U3I3cosφ式中，U1、U2、U3 为相电压；Il、I2、I3 为相电流。

P=P1+P2+P3=U2I1cos(120°-φ)+U1I2cos(120°+φ)+U3I3cosφ=U2I1（-1cosφ/2+ 3姨sinφ/2）+U1I2（-1cosφ

/2- 3姨sinφ/2）+U3I3cosφ

此结果说明电能表将不会转动，其相量图如图 6(b)所示。

4. 三元件电压线圈都未接在对应相上

如图 7 所示。这时所计量的功率为

P1=U2Ilcos(120°- φ)

P2=U3Icos(120°- φ)

P3=U1I3cos(120°- φ)

当 U1=U2=U3，I1=I2=I3 时

则 P=3UIcos(120°- φ)=3UI(-lcosφ/2+ 3sinφ／2)

即该时计量的功率随负载功率因数角

φ而变化，当

φ>30°，P>0，电能表铝盘正转；φ<30°，φ<0，电能表铝盘反转；φ=30°，P=0，电能表铝盘不转。

四、电能表的接线检查

1. 实负荷比较法检查电能表接线它是将电能表反映的功率(有功或无功)与线路中

的实际功率相比较，以核对电能表接线是否正确。

“实负荷比较法”检查电能表接线的前提条件是要求负载功率稳定，其波动应小于±2％。

(1)核对有功电能表的接线。用一只秒表记录电能表铝盘转 N 圈(如 lOO r)所需的时间 t(s)，然后根据电能表常数(一次或二次常数)求出负载功率，再将求得的功率值与同一线路上的功率表指示的功率相比较，若两者相等，说明电能表的接线正确。

(2)核对无功电能表的接线。按上述方法记录无功电能表铝盘转 N 圈所需的时间 t(s)，再根据无功电能表的常数按下述公式求出无功功率 (单位为 kvar·h)为

Q=3600N／K式中，K 为无功电能表常数(一次或二次常数)，单位为 r／kvar·h。将求得的无功功率值与同一线路上的无功功率表指示的无功功率值相比较，若两者近似相等，则说明无功电能表接线正确。
