多功能AT89C2051倒计时器电路设计与制作
来源:本站整理  作者:佚名  2011-12-16 06:31:25



倒计时器在生活非常有用,用单片机自制,不但电路简单,而且功能可根据需要自行设计。由74系列、40系列小规模数字芯片设计的倒计时器非常多,但有显示不直观(无LED数码管);调整参数不灵活;计时精度低(采用RC振荡)等缺点。在此向大家介绍如何用89C2051单片机自制倒计时器的方法。

一、功能介绍

1. 独立的三路倒计时。均可独立设置启动、关闭。
2. 范围:0~20小时,可任意设定。关机后数据不丢失。计时精度高:<0.1S
3..独立的三路输出:
a:第1路 蜂鸣器输出: 15S
b:第2路 PNP晶体管输出:5S
c:第3路 PNP晶体管输出:直致关机

二、工作原理

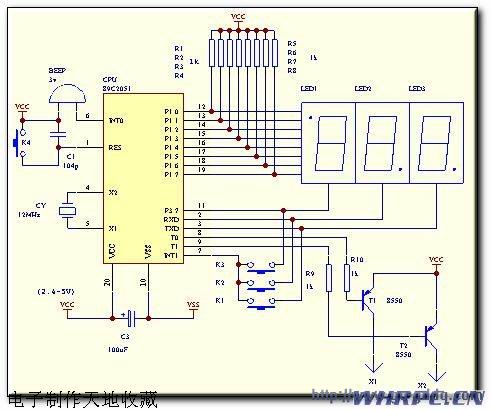

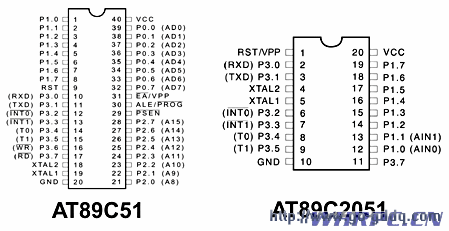

    电路见上图整机由89c2051、三位LED数码管、K1-K4、R、T等元器件组成。89C2051内部T1定时器完成100mS定时中断功能。为了减少硬件,由89C2051的P1口直接输出LED的段码,BCD转换由软件完成。位选码由P3.0,P3.1,P3.7输出。键盘扫描与LED位选码的脚共用。

    由于89C2051的灌入电流:20mA。故直接驱动:蜂鸣器、PNP晶体管。LED数码管采用共阴高亮型,LED1数码管要旋转180度。因为要显示:“19:99”,而只有三位数码管,因此用第三位的数码管的小数点表示“1”。



三、软件编制

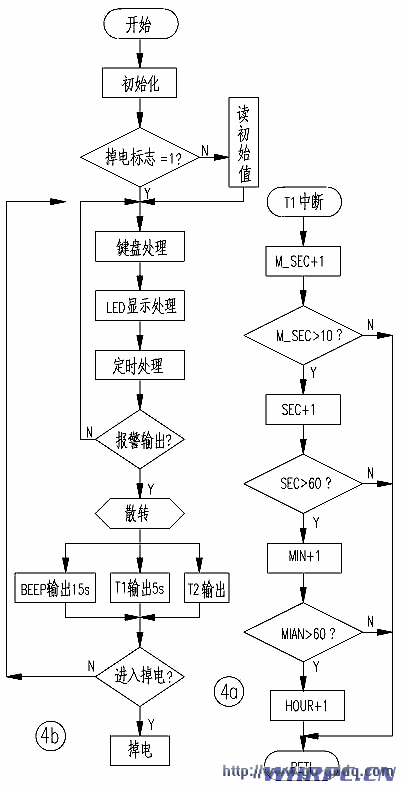

(软件流程见图三)
    在T1中断程序中做一个软时钟,在定时处理程序不断查寻时间,并根据每路的启动状态,判别是否要减数。每路倒计时到"0"后,均要判别其它两路是否已启动。如果没有启动,则CPU进入掉电模式,电流<1.5uA,因此电路中无电源开关,再次启动,由K4(复位键)完成。每路倒计数的初值、启动状态(是否开始倒计数),均可单独设定并存在89c2015的RAM中,只要不断电,数据不会改变。



四、操作说明

电路中设有K1~K4四个开关:

1.功能如下:

    K1:定时路数切换。上电:LED显示第1路定时时间,按下k1,LED显示第1路定时启动状态: 【F】表示:关 。【n】表示:开。再按下K1后,依此进入第2路、3路的设置,最后进入关机状态。 LED显示:【OFF】,K3按下则关机。

    K2:小时位加1。当超过9小时后,LED1的小数位亮。表示“1”,因此LED显示最大的定时时间:19小时。LED1安装时要倒过来,而且最好用绿色的。K3:分位加1 、 启动状态切换【F-n-F】、关机确认。

1、 当LED数码管显示定时时间时,按下K3则相应路数的分位加1。范围:0~59分钟。
2、 当LED数码管显示【1.F】或【2.F】或【3F】时,按下K3则【F】变为【n】,再次按下K3则【n】变为【F】,一旦进入【n】则相应路数的倒计时就启动。
3、 当LED数码管显示【OFF】时,表示CPU已处于关机模式,只要按下K3,则CPU进入掉电模式。

    K4:复位 复位89C2051,把MCU从掉电模式拉出重新启动。以上电路定时初值及启动状态均可时时改变。

2.定时初值及启动状态的设定:

三路定时初值及启动状态均可一次设置好,方法如下:

1、K1~K3键任意键按下不松约5s后,LED数码管显示开始闪烁,表示已进入初值和启动状态设定模式。
2、通过K1-K3的操作,可对三路的定时初值及启动状态进入设定。

四、注意事项

1、 当MCU用6MHz晶振时,工作电压可在2.6-5.5V之间。
2、 外接继电器,请注意工作电压,及晶体管的保护。



;***************
;timer_program 2000-12-3 倒计时器源程序
;***************

timers equ 08h
;**************************************************
al1_min equ timers+1h
al1_hour equ timers+2h
al2_min equ timers+3h
al2_hour equ timers+4h
al3_min equ timers+5h
al3_hour equ timers+6h
flash equ timers+7h

;****************************************************************
del1 equ flash+1h
del2 equ flash+2h
del3 equ flash+3h ;ram addres at 12h
;*****************************************************************
key_data equ del3+1h
sec equ del3+2h
timer_no equ sec+1h
del4 equ timer_no+1h
key_power equ del4+1h

;*************************************************


time_led1 equ 24h
time_led2 equ time_led1+1
time_led3 equ time_led2+1

led1 equ time_led3+1h
led2 equ led1+1
led3 equ led2+1

;*************************************************
al1_min_t equ led3+1
al1_hour_t equ al1_min_t+1

al2_min_t equ al1_hour_t+1h
al2_hour_t equ al2_min_t+1h

al3_min_t equ al2_hour_t+1h
al3_hour_t equ al3_min_t+1h
;***************************************************

beep_timer equ al3_hour_t+1h

;****************以上进行内存分配*******************

led_1 bit p3.0;P3.0控制最右边的数码管
led_2 bit p3.1;P3.1控制中间的数码管
led_3 bit p3.7;P3.7控制最左边的数码管

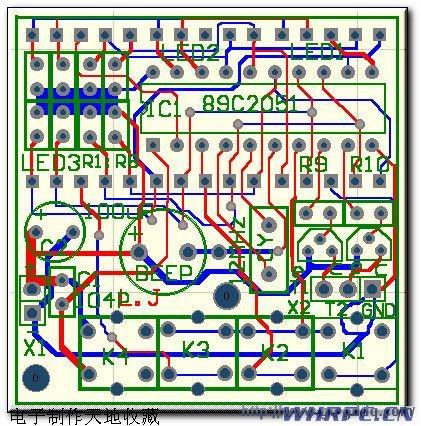

;(原理图标的好象有出入,以PCB为准,最左边的数码管是颠反安装的)

HA BIT P3.2;接蜂鸣器
key_f bit p3.3;接按钮公共端

pnp1 bit p3.4;T1路控制输出
pnp2 bit p3.5;T2路控制输出


timer_50ms bit 00h;定时50毫秒标志位
timer_1s bit 01h;定时1秒标志位
timer_3s bit 03h;定时3秒标志位
; timer_20s bit 04h;定时20秒标志位
timer_1min bit 05h;定时1分钟标志位
timer_10min bit 06h;定时10分钟标志位

;timer_am bit 07h
key_set_f bit 08h
sec_flash_f bit key_set_f+1h
;*************************************************************
al1_f bit sec_flash_f+1h
al2_f bit al1_f+1h
al3_f bit al2_f+1h
flash_f bit al3_f+1h
set_f bit flash_f+1h
;*****************************************************************
al_f bit set_f+1h
al_out_f bit al_f+1h
all_s bit al_f+2h
turn_f bit all_s+1h

aal1_f bit turn_f+1h
aal2_f bit turn_f+2h
aal3_f bit turn_f+3h
;*****************************************************************

tih equ 3ch ;9e58h 6MHz
til equ 0b0h ;3cb0h 12MHz
tis equ 10d ;20d 12MHz, 10d 6MHz
ti_no equ 3h

led_blk equ 0ah
led_c equ 0bh
led_e equ 0ch

;主程序开始
oRG 0000H; ;
sJMP start
ORG 0003H; ;
reti;
ORG 000BH ;
reti ;
ORG 0013H
reti ;
ORG 001BH ;
aJMP T1 ;
ORG 0023H ;
RETI; AJMP RS_485 ;
;**************************************
start:

MOV R7,#78h ;
MOV R0,#10H ;
CLR A ;
CR: INC R0 ;
MOV @R0,A ;
djnz r7,cr ;将内存清零
MOV SP,#40H ;
clr ea
clr set_f
clr turn_f
setb pnp2
setb pnp1
;********************************* j al1-3 data
mov r0,#al1_min
mov r1,#al1_min_t
mov r7,#07h
op_4:
mov a,@r0
cjne a,#19d ,op_1
op_2: mov a,#00h
mov @r0,a
sjmp op_3
op_1:
jnc op_2

op_3:
mov a,@r0
mov @r1,a
inc r0
inc r1
djnz r7 ,op_4

mov a,flash
mov c,aCC.1 ;acc.1 al1 acc.2 al2 ....
mov al1_f,c
mov c,acc.2 ;acc.1 al1 acc.2 al2 ....
mov al2_f,c
mov c,acc.3 ;acc.1 al1 acc.2 al2 ....
mov al3_f,c


;************************************************

;************** INT_CTRL


; SETB ie0 ;
; SETB EX0 ;
; SETb ex1 ;
setB ET0 ;
SETB ET1 ;
; SETB IT0 ;
; setb IT1 ;
MOV TMOD,#00010001b ;
MOV TH1,#tih
mov tl1,#til
mov th0,#00h
mov tl0,#00h

;***********RS_CTRL

; MOV SCON,#00H ;

;*****************
; MINI_Pragram
;*****************
mov timers,#tis
mov sec,#00d
;mov al1_hour_t ,al1_hour
;mov al1_min_t ,al1_min

;mov al2_hour_t ,al2_hour
;mov al2_min_t ,al2_min

;mov al3_min_t ,al3_min
;mov al3_hour_t,al3_hour

mov timer_no,#ti_no
mov del4,#00h
;mov beep_timer,#8d

mov del1,#00d
mov del2,#00d
mov del3,#00d
mov del4,#00d
mov key_power,#01d

setb al_out_f
setb tr1
setb ea

setb timer_50ms

STAR_BI:
; setb flash_f
acall led_jmp_1;led_times
aCALL KEY_1
acall al_out_way
acall delay
sjmp star_bi
;;;;;;;;;;;;;;;;;
delay:

inc del3
mov a,del3
cjne a,#0ffh,del_1
mov del3,#00h
inc del4
mov a,del4
cjne a,#040h,del_1
mov del4,#00h
clr flash_f
clr set_f

del_1:

ret


;****************************
; key_pragm
;****************************

KEY_1:
mov p1,#00h
mov p3,#0ffh
clr key_f
mov a,p3
setb key_f
anl a ,#10000011b
cjne a,#10000011b,you_key_1
key_e:

mov p3,#0ffh
setb key_f
mov key_data,#00h

key_1_end:

ret


you_key_1:
mov del3,#0feh
mov del4,#0feh

setb key_f

mov b,#20h
lll_1:
push b
lcall led
pop b
djnz b ,lll_1


mov p1,#00h
mov p3,#0ffh
clr key_f
mov a,p3
setb key_f
anl a ,#10000011b
cjne a,#10000011b,you_key_2

sjmp key_e

you_key_2: jb acc.0 ,key_set

mov key_data,#01h
sjmp you_key_33

key_set: jb acc.1 ,you_key_3

mov key_data,#02h
sjmp you_key_33

you_key_3:
jb acc.7 ,you_key_33
mov key_data,#03h
sjmp you_key_33

you_key_33:

setb key_f
acall led

inc del1
mov a,del1
cjne a,#0ffh ,jhg_1
mov del1,#00h

inc del2
mov a,del2
cjne a,#08h ,jhg_1
mov del2,#00h
setb flash_f
setb set_f
; mov key_power,#01h
; mov key_data,#00h


jhg_1:
mov p1,#00h
mov p3,#0ffh

clr key_f
mov a,p3
anl a ,#10000011b
cjne a,#10000011b,you_key_33
setb key_f
mov p3,#0ffh
mov del1,#00h
mov del2,#00h


; acall beep
mov r6,#040h
bb_1:
;!!!!!!!!!!!!!!!!!!!!!!!!!!
clr ha
setb key_f
acall led
acall led
djnz r6 ,bb_1
setb ha
;******************************************
mov dptr,#key_ord_1
mov a,key_data
mov b,#03h;!!!!!!!!!!!!!!!
mul ab
jmp @a+dptr

key_ord_1: ljmp key_k0_0
ljmp key_k1_0
ljmp key_k2_0
ljmp key_k3_0

key_k0_0: ;no key
ajmp key_1_end

key_k1_0: ; key_3
acall key_3
ajmp key_1_end

key_k2_0: ; key_2
acall key_2
ajmp key_1_end

key_k3_0: ; key_1

inc key_power
mov a,key_power
cjne a,#08h ,io_1

mov key_power,#01h
io_1:
ajmp key_1_end
