电路原理分析如下：

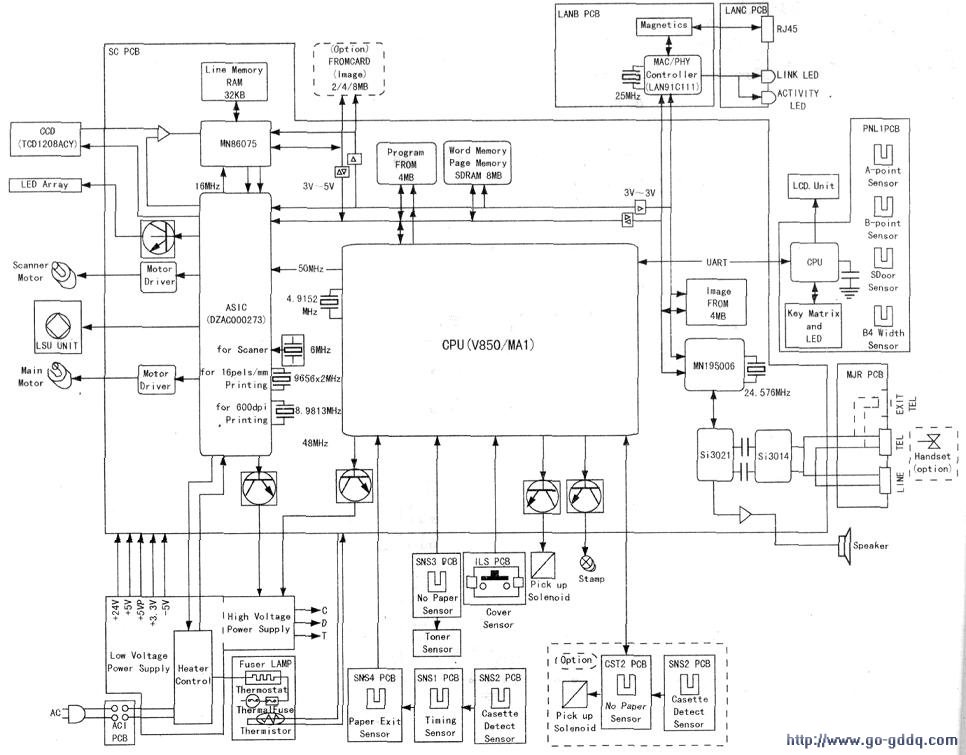

1．图像信号扫描模块电路原理分析（上图为整机框图）
光学单元读取的图像信息输入到CCD PCB上的CCD中（见右图），CCD将光学信息转为电子信号后，传送至SC PCB．以下是一张图像信号扫描电路的模块图，图像信号扫描电路由有ABC电路；浓淡修正电路；补偿控制电路；图像信号二进制编码校正电路以及缩小电路组成。

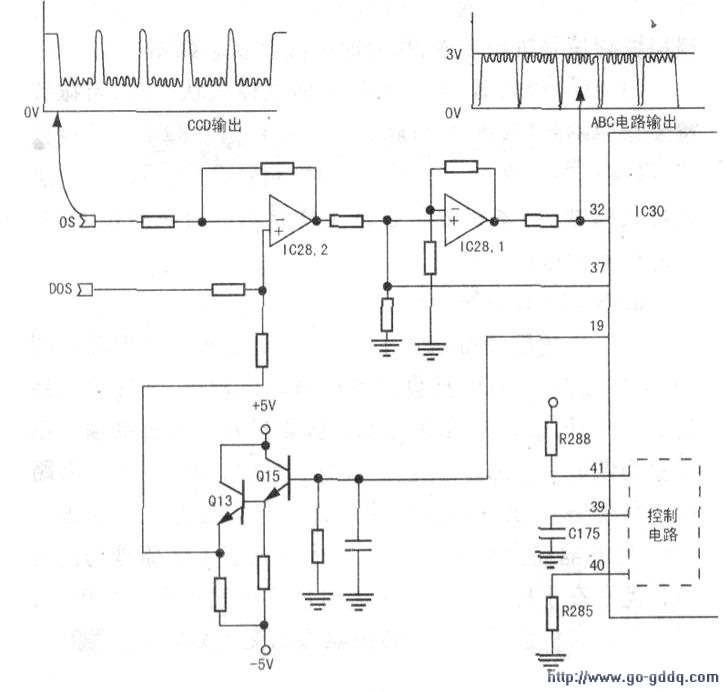

(1)ABC电路：本电路的组成部分有IC28、IC30、C175、R288与R285(电路见下图)。其功能在于防止图像质量由于脏污或者氙灯光源的光照能量下降而变差。来自于CCI)的图像信号在1C28中被放大，然后输入IC30，并在其中由模拟信号转为数字信号，浓淡也被修正。当经过放大与修正后的信号超过+5V时，电容器C175将通过R288充电。充电电压将降低输入IC28的图像信号电平。当图像信号电压上升时，此充电电压将上升。当图像信号电平由于所传送文件的背景色等原因而下降时，已充电的电容器C175通过R285放电。所以ABC电路的输出保持稳定，无论CCD输出电平如何，仍可维持图像质量。
(2)浓淡修正电路：浓淡修正电路包含在IC30中，对光学透镜周围的LED灯光强度的减弱以及由各比特的浓淡情况引起的LED灯光强度的失真起修正作用。本电路在文件到达扫描位置之前对所传送文件板上的白色基准进行即时扫描，并同时根据波形的失真将补偿值写入S-RAM(IC31)。在实际图像信号输入时，本电路根据此补偿值对图像信号的浓淡情况进行修正。在各页面被传送或复制时，都将执行浓淡修正。
(3)补偿控制电路：补偿控制电路的组成部分有Q15、Q13、IC30以及IC28，本电路通过使用输入将CCD输出的黑电平控制在0v。
(4)图像信号二进制编码校正电路：图像信号二进制编码校正电路包含在IC30中，用来得到二进制编码信号。
此编码信号是经修正的图像与假半色调信号的误差扩散信号，该信号由浓淡已被修正的图像信号检测。
