使用数字电压表测量开关电源电路中的电压时，经常会由于人为疏忽出现意外情况。比如，开关电源电路中负责传输反馈信号的光电耦合器插反，造成主电压异常升高，并瞬间烧毁电压表。本文设计的数字电压表过压保护电路，巧妙地解决了饶表难题，实际使用情况表明，这种电路可靠性高、制作成本低。

　　当主电压出现过压时，应立即快速地切断交流电源并对主电压输出端的滤波电容实现快速放电，整个电路结构简单，不改变测试人员的操作流程。

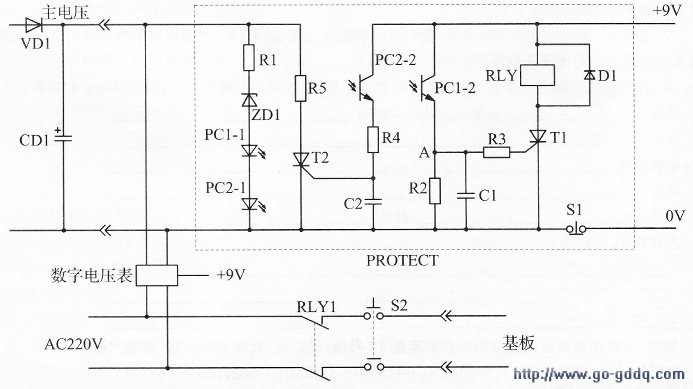

　　数字电压表过压保护电路原理图如附图虚框内 PROTECT所示，图中，VD1 和 CD1 为开关电源主电压输出电路的整流二极管和滤波电容，CD1上的电压约 +140V，通过插件将此电压引到数字电压表的输入端口，作为保护电路的取样电压。

　　图中)R1、ZD1、PC1 -1和 PC2-1 构成主电压的过压检测环节，ZD1 为稳压二极管，它的击穿值就是保护电路的动作值；PC1、PC2均为普通型的光电耦合器，若 PC1 -1、PC2-1 一次侧流过电流，发光二极管发光，可使 PC1 -2、PC2-2二次侧的光电三极管导通；T1、T2都是单向可控硅，T1 主要驱动继电器线圈，路被阻断，造成主开关不能及时关断，则主电压将会持续升高，一旦该电压值达到ZDI 过电压保护动作值时，ZD1 被击穿，同时电流流过光电耦合器的一次侧 PC1 -1、PC2-1，其二次侧 PC1 -2、PC2-2的光电三极管导通，使得A点电位被拉高，T1 触发导通，继电器 RLY吸合，其动开接点 RLY1 断开，即切断了交流供电电源；与此同时，T2导通，主电压滤波电容CD1 上的电荷被R5 急剧放电，主电压被迫下降，且很快降到零。数字电压表的输入电压被严格限定在一个安全的范围内，从而得到保护，不再被烧毁。

　　本文中选用的元器件参数为：R1 氧化膜阻燃电阻，耗散功率2W；ZD1 选 lN5953B，其击穿值约 150V；两只光电耦合器均可采用廉价的 PC817：可控硅T1 选 MCR1OO-6；继电器 RLY选中：高档产品，样机上选用的为欧姆龙 LY2NJ，效果较好，该继电器内带一只指示灯，继电器吸合时，指示灯发光，本文中，继电器吸合正好与过压保护动作同时，因此该灯又可以作为过电压指示；可控硅T2在导通时由于冲击电流较大，建议加装散热片，为安全起见，T2选用绝缘型的塑封管较好，如果是非绝缘型的，可控硅与散热片之间应采取绝缘隔离；R5选用常用的 270/7W水泥电阻；S2是调试台上原有的外接手控电源开关，其余元件无特殊要求。

　　该过压保护电路通过选择不同击穿值的 ZD1 稳压二极管，可广泛应用于各类开关电源的保护电路中。
