当小节比赛到最后10 min时，计时器向蜂鸣器发出信号，蜂鸣器报警提示1 s，此时计时器的计时显示面板由“00-10”变为“10—00”，当24 s显示面板此时变为毫秒计时，这时就进入1／10 s倒计时。

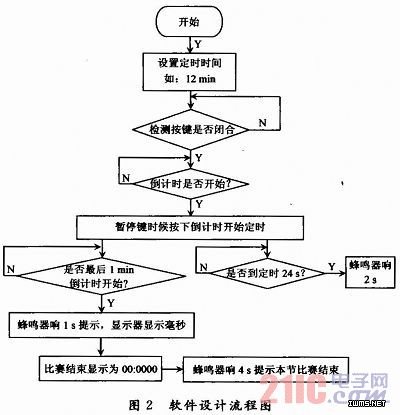

    当比赛结束时蜂鸣器报警提示4 s，计时器面板计时部分显示为“00-00”，24 s显示器显示为“00”。此时本场比赛结束。流程图如图2所示。

4 系统调试
4．1 软件调试
    利用Keil μVision 3进行仿真调试，根据设计要求运行程序、调试时间、运行的步骤等，最终达调试到设计需要的参数。
    (1)程序编完后，对代码仔细逐行检查。检查代码的错误，建立自己的代码检查表，对经常易错的地方进行检查。检查代码是否符合编程规范。
    (2)对各个子程序进行仿真测试。仿真测试的方法：用程序测试程序，编制一个调用该子程序的代码，建立要测试子程序的入口条件，再看看它是否按预期输出结果。
    (3)如果代码有修改，再次对代码进行检查。
4．2 硬件调试
    在Proteus Professional 7．1 SP2单片机仿真与电路板设计软件中绘制电路原理图，在搭接好基本电路后根据设计要求设置参数，之后将写好的程序导入仿真硬件电路中，然后运行，观察仿真现象是否与设计要求的一致。
    主要需要调试的是电路的输入电压，计算电路中的电流来设置具体的通过每个元件的允许电流，即Imax，在调试稳压电源的时候需根据计算结果，选择变压器的参数，即能够提供的最大电流、功率。合理选用电容参数的大小以保证稳压电路的稳压系数。仿真得到的效果和制作出来的实物之间有一定的差距，因为实际电路存在电损耗，所以在搭接硬件电路时必须考虑这些方面的影响。

5 注意事项
    (1)根据硬件电路原理图和装配图仔细检查线路的正确性，并检查元器件安装是否正确。常要注意的是芯片及开关管的型号、放大器和开关管的极性、电容器的耐压和极性、电阻的阻值和功率是否与设计图纸相符，重点检查系统总线间或总线与其他信号线间是否存在短路。
    (2)检查焊接点是否牢固，特别要仔细检查有无漏焊和错焊；对于靠得很近的相邻焊点，要注意检查金属毛刺和是否短路，必要时可用万用表进行测量。调试过程有时可能要重复多次。另外，在烧录程序的时候，一定要注意到AT89系列单片机默认得有芯片加密。
    (3)在制作过程中需考虑电流、电压、磁场对单片机的影响，做好防护措施，可外接保护电路，从而消除灌流、尖峰电流的等对单片机运行的影响。

6 结语
    AT89C51使电路更为简化，器件减少，结构紧凑，降低了成本，提高了灵敏度和可靠性，符合集成化、模块化的发展趋势。同时该计时器的时间设定操作简单，功能齐全，体积小，易于方便携带等优点。能广泛应用于学校，篮球俱乐部，体育馆或者小团体作为赛程的计时。
