基于单片机与FPGA可调延时模块的设计
来源:本站整理  作者:佚名  2012-05-30 09:56:11

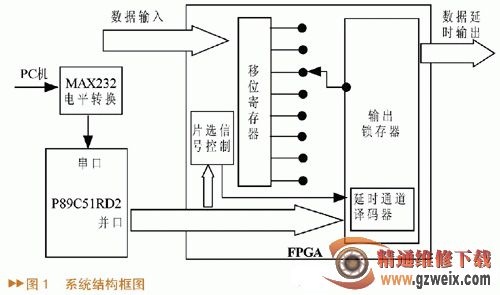

系统结构框图如图1。其硬件结构比较简单,主要由单片机P89C51RD、RS-232/TTL接口电路MAX232和可编程逻辑器件FPGA三部分组成。单片机P89C51RD2是上位PC机和FPGA的连接纽带,它通过并口发送数据给FPGA,另一边通过RS-232/TTL接口芯片与PC机进行串行通讯;PC机主要功能是实现延时调整的可视化操作;FPGA是延时调整处理的硬件实现,单片机将PC送过来的延时调整参数输入FPGA,FPGA在单片机的控制下对信号进行延迟处理,最后送入相应传输通道。某些系统使用现场存在较强的电磁干扰,模块的设计考虑信号隔离问题,故对串行接口进行了电气隔离,强化了PC机和模块通讯的安全系数。

  延时模块正常上电后,单片机P89C51RD2首先从数据存储区读出最近一次存储的延迟时间、信号通道等参数,并转发到FPGA数据接口。FPGA根据接收到的参数,首先筛选出目标地址以便切换到对应的信号通道,然后再根据时间对该通道进行预定的延时,恢复先前调整好的延时信号。在模块运行期间,P89C51RD2实时监测、接收来自上位PC机发送的新延时数据。如果需要对某一路信号的延时量进行调节,通过PC机的串口发新数据,P89C51RD2中断收到新数据后,将数据分成两路处理:一路进入到单片机的数据存储区,待下次上电读取使用;另一路则转发至由FPGA控制的延时控制,实现信号的延迟时间调整。

  块使用的P89C51RD2是PHILIPS公司内核基于8 位80C51单片机的派生产品,它们在完全保留80C51 指令系统和硬件结构的大框架外,还具有多方面的功能加强、扩展、翻新和创新,其中在应用中编程(IAP:In-Application Programming)是最显著特点之一。在应用中可编程是指MCU可以在系统中获取新代码并对自己重新编程,即用程序来改变程序。P89C51RD2的IAP功能实现是通过PHILIPS 公司提供的BootROM 固件来完成的,它位于0FC00H?0FFFFH空间,与闪存空间重叠(见图2)。固件中已经固化有擦除和编程等子程序,PHILIPS 公司提供了寻址该固件的方法,只要用户程序简单调用BootROM中带适当参数的公共入口,即可实现所需要的操作。

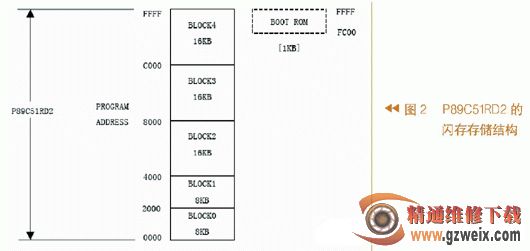

P89C51RD2闪存结构见图2,它具有如下特点:

  1. 其闪存空间是分块的64kB的闪存空间,共分5块,由低到高分别为8kB(BLOCK0)、8kB(BLOCK1)、16kB(BLOCK2)、16kB(BLOCK3)以及16kB( BLOCK4);

  2. 每一块都可以单独擦除;

  3. 在程序中可以调用IAP功能对闪存中的每一字节进行单独编程。

  正是由于上述三个特点,在不外扩展存储器情况下,将程序空间剩余下的闪存空间作为数据空间,把单片机接收中断采集到的信号通道、延迟时间等参数存储下来,实现掉电数据保存。

  软件设计

  整个延时模块的软件包括了PC机发送参数程序,单片机接收并存储参数程序和FPGA信号延时处理程序。

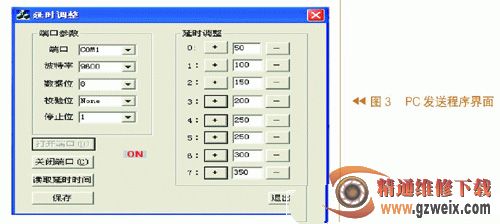

  PC机发送参数程序是用户将PC机的串口与模块连接,通过PC机的发送程序界面,很容易对信号进行延时调整。发送程序采用VC作为编程语言,调用串口控件,设计方便且界面简洁,界面如图3所示。发送的每个数据帧8位,包括延迟时间和信号通道两个参数,其中高三位是要调整的信号通道,后五位表示延迟的时间。发送程序中,对界面中的“+”或“?”进行一次操作,PC就通过串口向单片机连续发送8路信号延时参数,即只要调节了任一路信号的延时,PC机就会连续发送8个数据帧。

  单片机软件设计

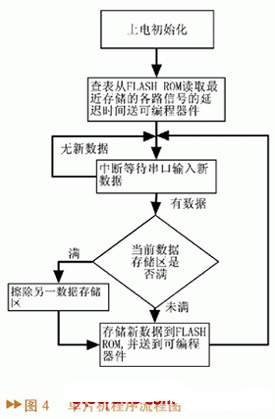

  单片机主要完成与PC之间的通信,数据的存储和上电数据的读取。程序采用C51编写,编译采用当前编译效率最高的C51编译器KEIL。软件流程图见图4。




[1] [2]  下一页
