一、LG MG-5588SDT电脑式微波炉

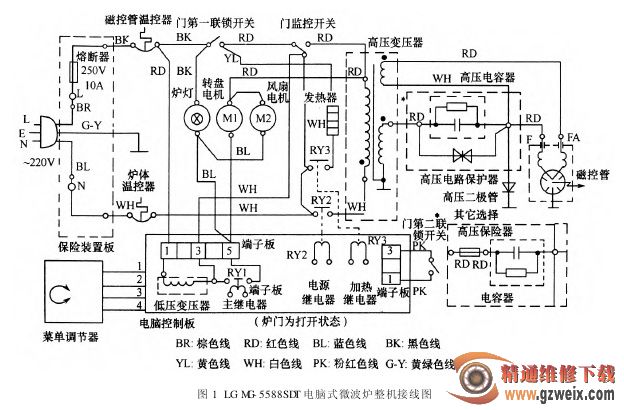

图 1 是 LG MC-5588SDT 电脑式微波炉整机接线图。
由电脑控制板、菜单调节器，220 V 供电回路及炉腔恒温器等组成。菜单调节器，内置有多种组合开关，对电脑控制板上 CPU 输入相应烹调方式或烹调时间，其设置状态和时间由显示屏显示。炉腔恒温器，平时处于接通状态，当炉腔内温度过高，超过恒温器极限时自动断开，切断整机 220 V 供电，若干时间后，当温度下降到允许范围时，自动恢复到接通状态，微波炉处于通电状态，需重新设置和启动加热。
遇“全无”故障时，还需检查炉腔恒温器开关。检修菜单调节钮失控故障，先更换菜单调节器，后查菜单调节器所接电阻的阻值是否变大、电容是否击穿。
二、LG其他电脑式微波炉
1. LG MG5576MT/ MG5577MT微波炉

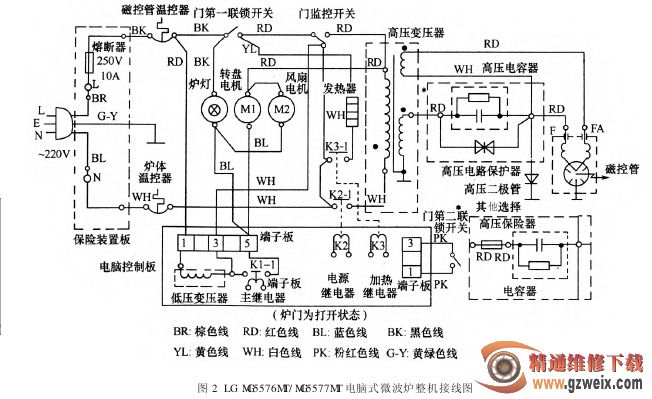

图 2 是 LG MG5576MT／MG5577MT 电脑式微波炉整机接线图，基本同 MC—5588 机型相同，只是转盘电机M1 与风扇电机 M2 并联，工作电压为 220 V。其短路会引电源保险熔断。
2. LG MS—2576MT/ 2587D电脑式微波炉
图 3 是 LG MS-2576MT／2587D 电脑式微波炉整机接线图，属于单一微波加热机型。
