TCL TJS5052-S20-CA01-L户户通卫星接收机收台少故障检修
来源:家电维修  作者:佚名  2018-08-07 07:05:47

   一台TCL TJS5052-S20-CA01-L户户通卫星接收机,只能收到24套左旋极化节目。

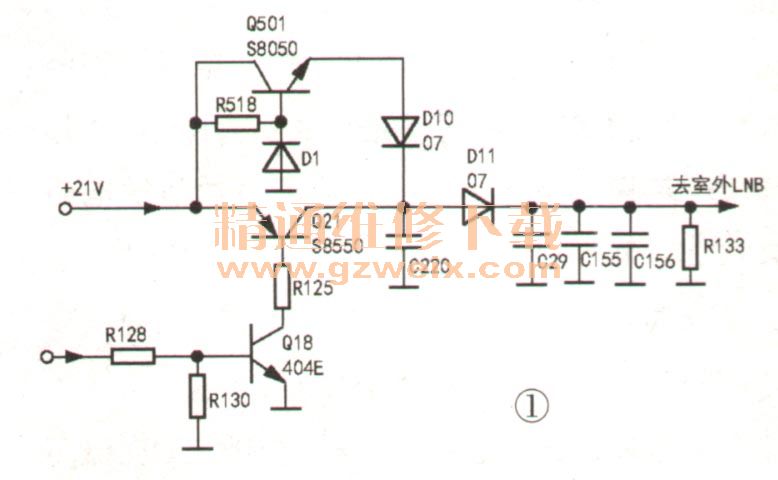

    测量F头处电压发现接收左旋信号时,LNB供电输出为20.7V,而接收右旋节目时供电电压为0V(正常电压应为13V)。本机极化供电电路如图1所示。

    当接收左旋节目时,主芯片HD3601送来3.3V高电平,Q18导通,Q21也随之导通,电源板送来的21V电压经Q21和D11隔离后变为约20.7V,送到室外LNB单元;当接收右旋节目时,HD3601送来低电平信号,Q18和Q21均截止。Q501、R518和D1组成的串联稳压电路,因D1为15V稳压二极管,加之D10、D11的隔离降压,所以此时送到室外的电压约为13V。此机在接收右旋节目时输出电压为0V,说明Q501没有导通或D10开路。经查Q501内部开路。用同型号三极管代换Q501后试机,故障排除。
