艾美特FS4028DR型16英寸遥控落地扇无电源故障
来源:本站整理  作者:佚名  2013-03-04 08:47:21

    一台艾美特FS4028DR型16英寸遥控落地扇,通电后无任何反应。

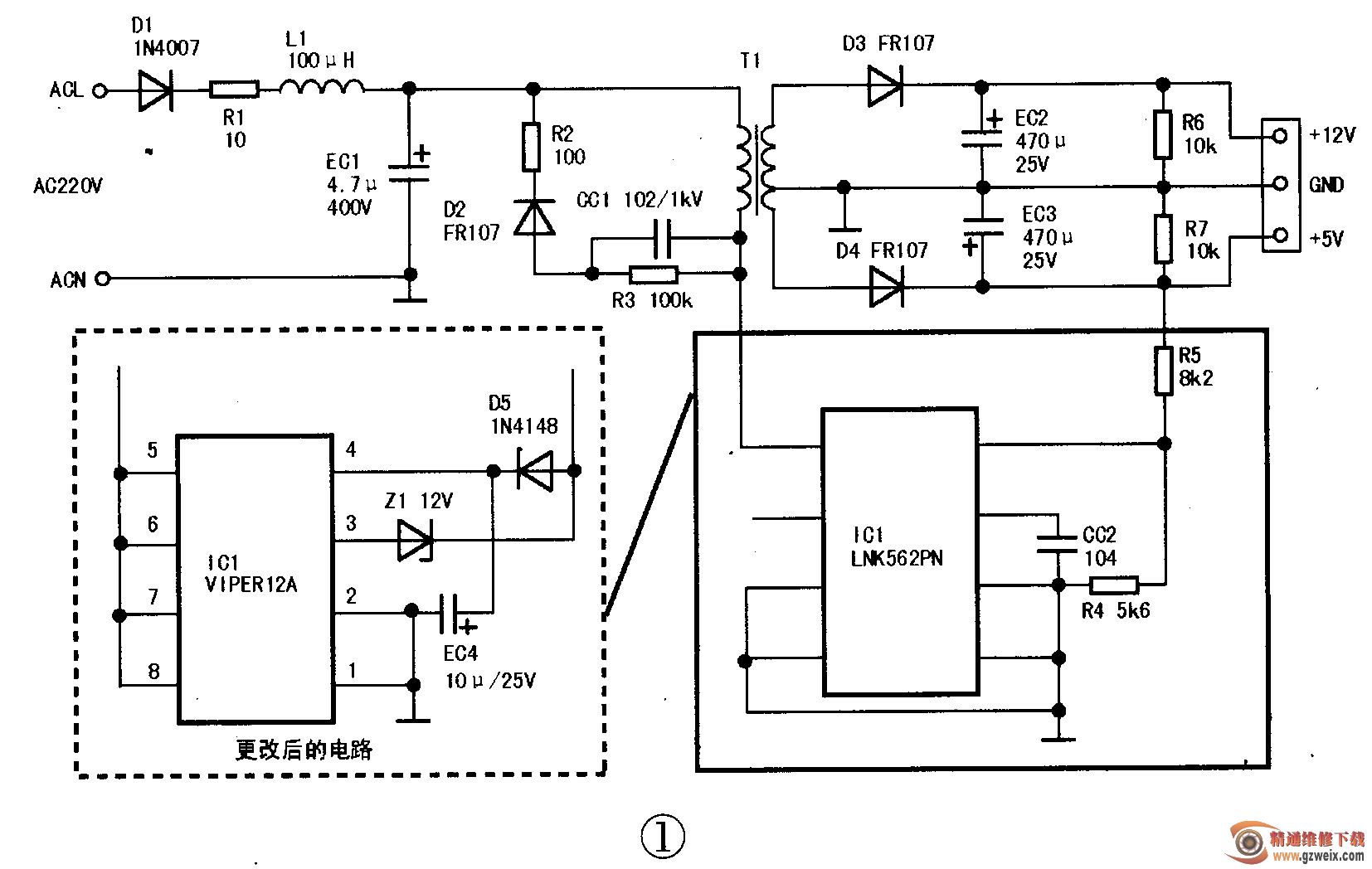

    分析检修:该遥控风扇设有电脑板和电源板两块电路板。初步检查发现电源板(相关电路见图1)没有+5V,+12V电源输出。仔细检查电源板,发现R1烧断开路,EC1失效无容量,IC1(LNK562PN)电源块爆裂;变压器T1及外围其他元件基本正常。由于买不到IC1,故考虑暂时用电磁炉电源模块代替该电源板。



    将外接模块输出的+5V, +12V电源接入电脑板后通电试机,整机各功能运转正常,但+12V电压下降为+10V,说明+12V回路输出电流不足。若长期使用,恐怕电源板不耐用。考虑到T1正常,同时受到外接模块的启发,于是利用VIPER12A电源块,将图1实线框中电路改成虚框中电路。虚框内的D5,Z1,EC4等元件搭接在IC1相应引脚上,然后引出三根线接入电路,通电试机,+5V,+12V输出电压稳定如初,风扇正常运转。



    编者按:由于很多小功率电器的电源电路采用了一些不常见的电源集成电路,这些集成电路资料难找,配件也不易购买,给检修工作造成了一定的难度。VIPER12A(VIPER22A)芯片性能可靠,外围元件少,通过简单的电路改动,就能修复多数开关电源电路,本文对这种代换方式有很好的借鉴意义。
