TCL L48E5300A-3D型液晶彩电,热机后不定时黑屏
来源:本站整理  作者:佚名  2019-03-21 08:20:33

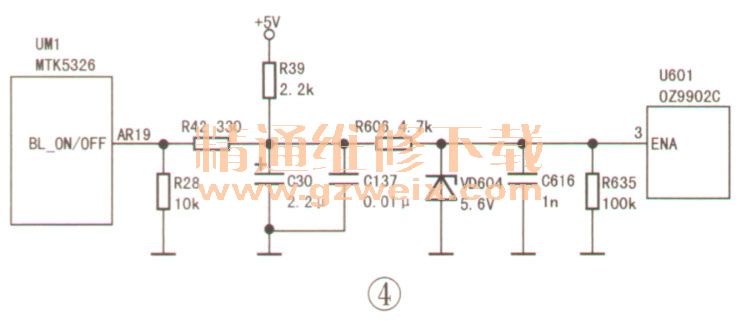

   分析检修:故障出现时背光灯不亮。测背光驱动控制块U601(OZ9902C)的⑥脚(亮度控制端)电压为正常的3AV、③脚(背光开启/关闭端)电压不足0.8V(正常值为3.0V),主芯片UM 1的AR 19(BL_ON/OFF)脚有正常的3甲2V背光开启高电平信号输出,看来故障在背光控制信号传输电路中,如图4所示。经查,故障系限幅二极管VD604软击穿所致,将其用同规格稳压管更换后试机,故障排除。
