1. 什么是贴片熔断器、贴片熔丝

贴片熔断器又叫做贴片熔丝，只是熔断器工作电流大，一般用于强电工领域，而贴片熔丝工作电流小，一般用于弱电工领域。有时，贴片熔断器与贴片熔丝没有那么严格的区分。

( 1) 贴片熔丝主要的作用：主要起保护作用。当电路异常时，伴随着电流不断升高，升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。如果电路中正确地安置了熔丝，那么熔丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

( 2) 贴片熔丝的选择参数：工作温度、工作电压、工作电流、最大过载电流、脉冲电流等。

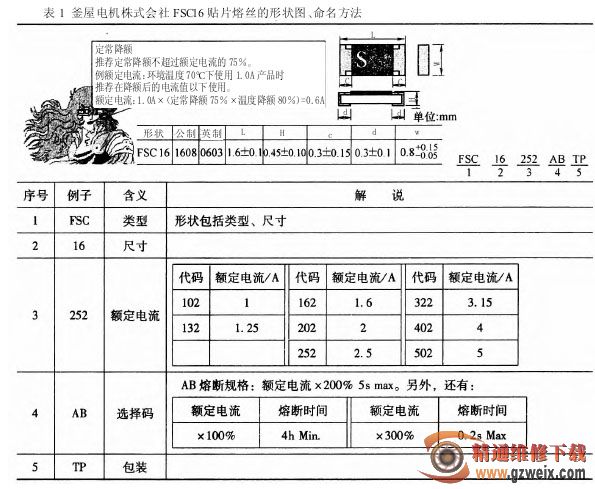

（3）釜屋电机株式会社 FSCl 6 贴片熔丝的形状、命名方法：釜屋电机株 式 会 社FSCl6 贴 片熔丝的形状、命名方法见表 1（含图）。

2. 什么是贴片霍尔器件贴片霍尔开关是一种电子元件。外型与晶体管相似，引脚有：VCC（电源），GND（地），VOC（输出）。外形如图 1 所示。

贴片霍尔开关是应用霍尔效应的原理制作的。霍尔效应是指置于磁场中的静止载流导体，当它的电流方向与磁场方向不一致时，载流导体上平行于电流与磁场方向上的两个面之间产生电动势差的现象。

有的霍尔开关电路由反向电路保护器、电压调整器、霍尔电压发生器、差分放大器、史密特触发器、集电极开路输出级组成，它能将变化的磁场信号转换成数字电压输出。

3.什么是贴片晶振

常说的晶振其全称是石英晶体谐振器，是石英晶体元器件中的一种。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元器件。石英晶体是一种压电晶体。压电晶体当受特定方向挤压或拉伸时，它的两端就会产生不同的电荷。根据效应情况不同，分为正压电效应与逆压电效应。

石英晶体谐振器制作流程为：首先在一块石英晶体上按一定方位角切下薄片，即晶片，然后在它的两个对应面上涂敷银层作为电极，并且把电极引出，再封装即可。

石英晶体谐振器根据引脚方式分为引线式与表面贴装式。其中，有的表面贴装式晶振的型号常用 SMD 打首。

谐振器在电路中主要起选频作用。

贴片晶振应用、代换注意事项如下：

（1)晶振是各电路的“心跳”发生器，如同人的“心跳”出乱则会生病。电路晶振异常，则会使电路工作异常。代换精度高的晶振的频率要与原晶振一致，甚至连后缀字母都要一模一样，以免使电路工作缭乱。

（2)晶振在电路中的符号是以“X”“、C”“、Z”等字母标注的

（3)贴片晶振其性能价格与引脚镀层、标称频率等有关。

（4)晶体受震动、受潮都会导致损坏、频点偏移或损耗增加等故障。对怀疑的贴片晶振可以用“频谱分析仪”准确检测其 Q 值因子、中心频点等参数。
