创维8M18,8M19机芯主板电路相同，均采用MSTAR公司的数字芯片MST6M19GL，对于配用电源、背光二合一板的称之为8M18机芯，对于配用独立的电源板和背光灯驱动板的称之为8M19机芯。这两种机芯大量用于创维家电下乡机型中，市场保有量非常大，代表机型有26S15HM, 32L01DZ、32M 11 HM、32L01HM, 37L01DZ、37L01HM,42L01 DZ , 42L01 HF , 47L01 HF等。

一、主板电路组成

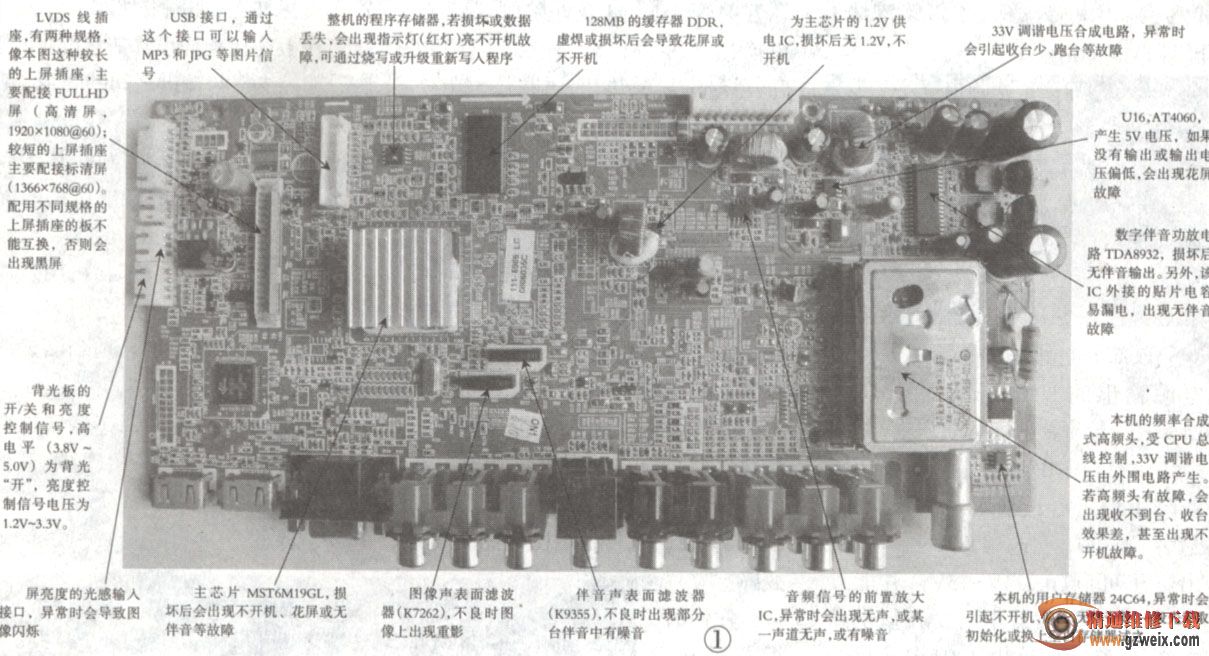

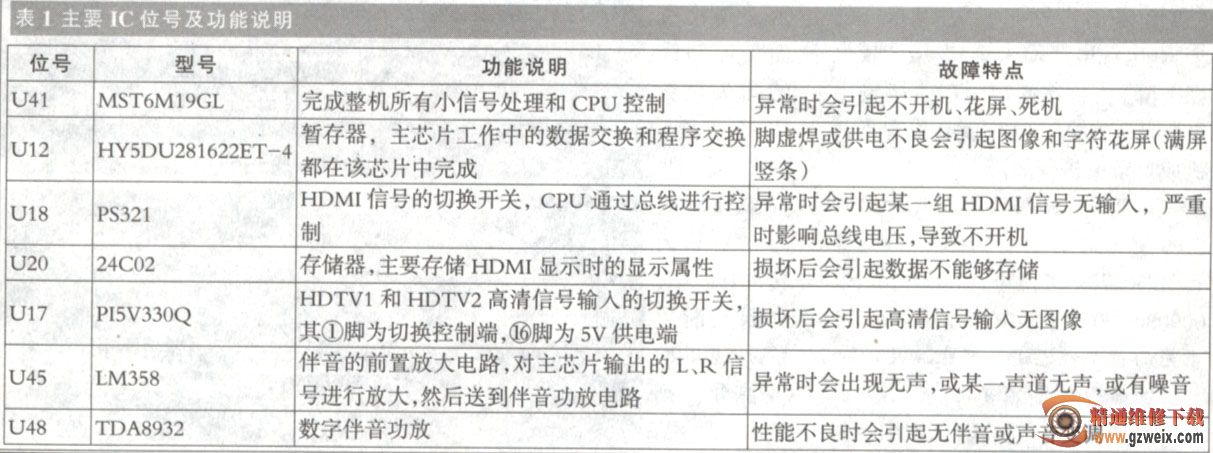

    该机芯彩电主板实物如图1所示，集高频接收、中频放大、伴音处理、外部信号输人、图像解码以及缩放处理于一体，主要IC的位号与功能说明见表1。主芯片MST6M19GL具有集成度高、外围电路简单、功能强大等优点，芯片内部集成了MCU、视频解码、HDMI解码、USB解码、中放电路：伴音处理、LVDS信号收发器等电路。

二、主板信号流程分析

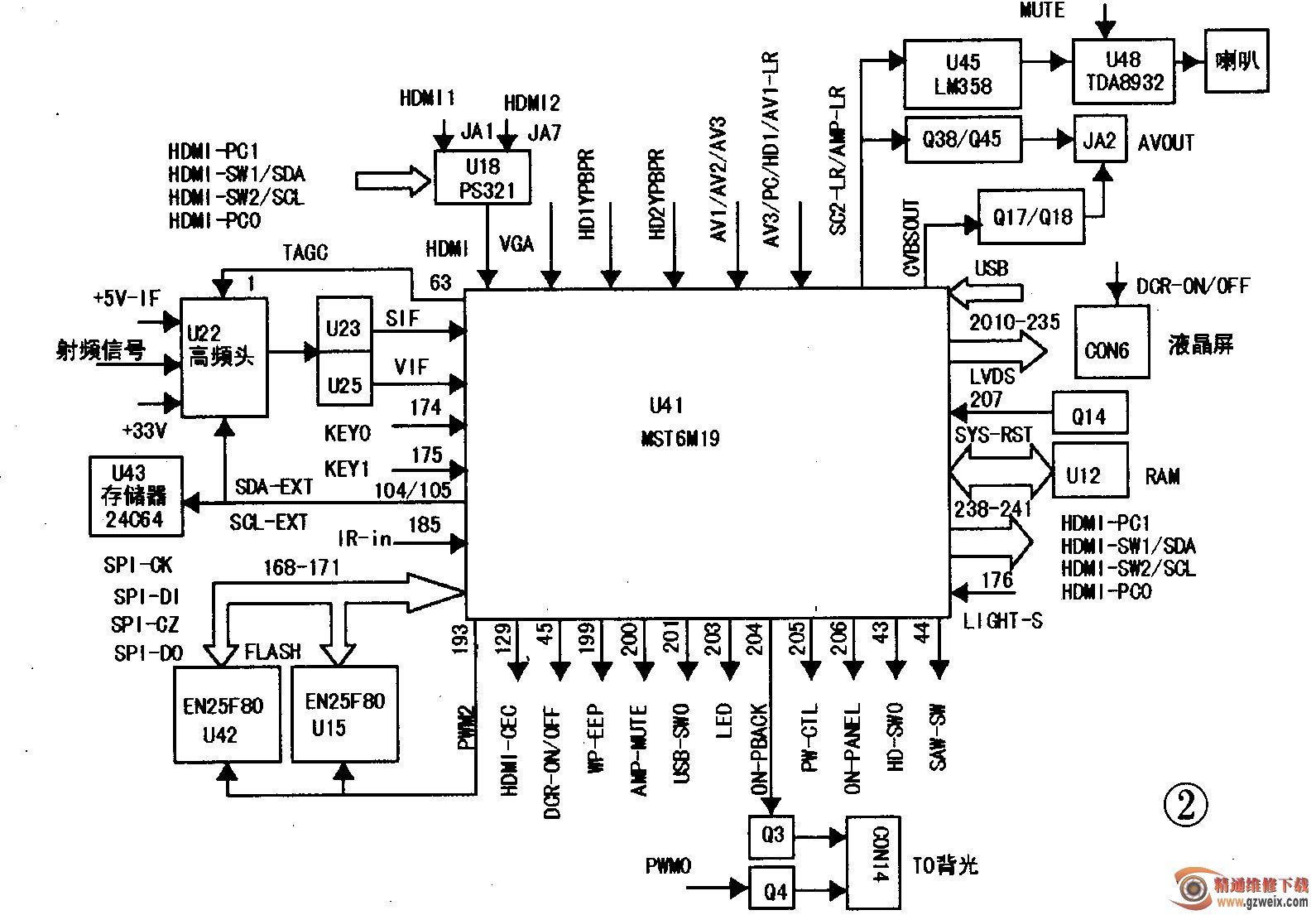

    本机芯彩电具有射频、双视频、S视频、双分量、电脑、双HDMI及USB输人端，其信号流程如图2所示。

    1.TV信号

    TV射频信号经过天线进人高频头U22，在其内部经过选频、放大、混频等处理后，从11脚输出38MHz中频信号。U22为频率合成式高频头，①脚是AGC信号输人脚，受63脚输出的RFAGC信号控制；④、⑤脚分别是SCL,SDA总线端；⑥、⑦脚为5V-IF供电端；⑨脚为＋33V调谐电压输人端。从U22脚11脚出来的中频IF信号，经C220藕合后送给Q29，经Q29放大后送给伴音和图像声表面滤波器U23,U25，分别选出伴音中频信号和图像中频信号，送给U41内部的中放电路。在U41内部处理后获得图像信号和伴音信号，分别与从AV通道进人的图像和伴音信号进行选择，然后送到解码电路。
