2．外部输入信号

    AV信号：AV1,AV2,AV3信号分别从32、3331脚进人U41;AV1-L/R,AV3-L/R信号分别从75-78脚进人U41。

    YUV信号：YUV 1图像信号从13脚及15-17脚进人U41, YUV2图像信号从23-26脚进人U41;YUV 1-L/R伴音信号从72、73脚进人U41。

    VGA信号：VGA图像信号从⑧-11脚进人U41，行、场同步信号分别从③、④脚进人U41; VGA-L/R伴音信号从70、71脚进人U41。

    HDMI信号：本机有2路HD-MI信号输人，因此需先经U18选择切换后才能进人U41。数据信号从U41的243、244、246、247、249、250、252、253脚输人，254、255脚是HDMI数据总线，256脚是控制信号。

    USB信号：本机有1路USB接口，USB 1信号从163、164脚进人U41。

    从外部输人的TV,AV,YUV,PC, HDMI ,USB等信号在U41内部经选择后，送到相应的解码电路进行处理，以获得视频信号。视频信号再经过内部电路的倍频， 3D处理、画中画、格式缩放等处理后，从U41的210-221、224-235脚输出LVDS信号，经插座CON6送到液晶屏。

    从外部输人的TV,AV ,YUV , PC.,HDMI,USB的伴音信号经U41内部选择切换后，送到音效电路进行高音、低音、环绕声、音量等控制，最后从U41的84、85脚输出伴音信号AMP -LAMP -R到伴音电路；从39、82、83脚输出图像和伴音信号作为本机的AV输出信号。伴音AMP-LAMP-R信号送到U45的⑥、②脚，经U45放大后从⑦、①脚输出AMP -LINP1,AMP -LINN1,AMP  -RINDZ,AMP一RINN2信号，分别送到U48的14、15、②、③脚，进行功率放大后从22、27脚输出推动扬声器发声。

    【提示】TDA8932是一块D类高效数字功放，属低功耗器件，内里两个全差分输入驱动电路，具有两个独立的输出端，无需安装外部散热片，典型输出功率为 15WX2(全桥连接时为30W X 1)。实修伴音异常故障时，应注意检查＋24V供电及输出电路的12V中点电压，以及⑤脚（静音控制端）电压及⑩-12脚的外接电容是否正常。

三、主板电派系统（DC-DC变换电路）简析

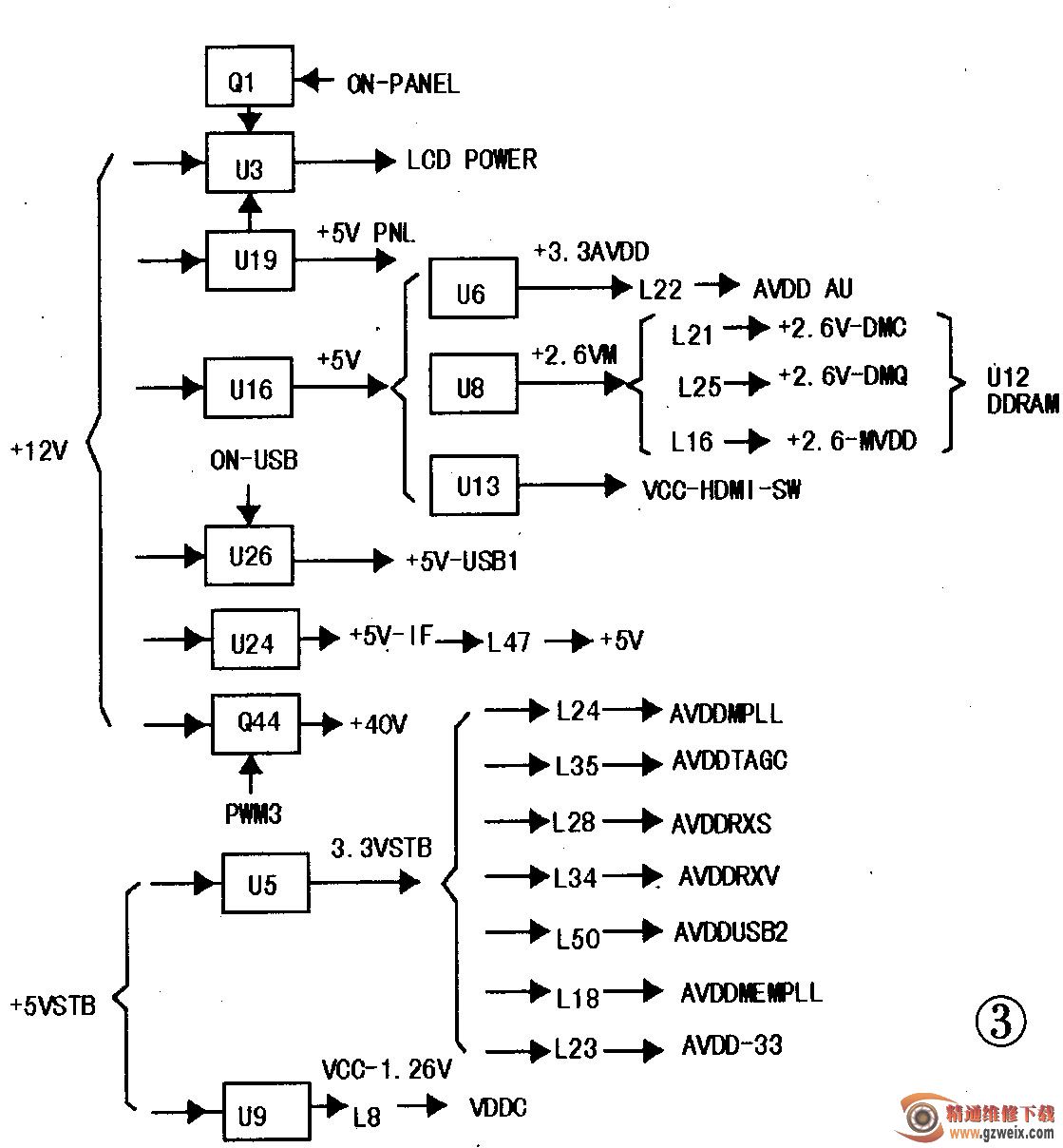

    该机芯彩电的开关电源电路在待机时输出＋5V电压(+5VSTB);二次开机后输出＋+12V和＋24V电压，均送往主板（分离式电源板还输出一组＋24V电压，送往背光灯驱动电路）。主板上有多组DC-DC变换电路，将输人的+5V和＋+12V电压分别转换成3.3V,2.6V,1.26V等电压，并供给相应电路，如图3所示。

      1. 12V-5V电路

    该电路将电源板送过来的12V电源转换为5V电压，主板的LDO（低压差稳压块）再把5V转为3.3V和1.2V，供给主芯片；U8将5V降压为2.6V，供给DDR。该电路主要由U16 (ACT4060)完成，如图4所不。

    ACT4060是一块高效（效率高达95%）的DC-DC变换块，具有热关机保护功能，最大输出电流为2A，输人电压为4.75V-20V，具体的输出电压由⑤脚（FB）外接电阻的阻值决定。

    ［提示］这部分电路的常见故障是5V电压偏低，从而出现花屏或图像上有竖条干扰等故障。C116漏电会引起没有5V输出而导致不开机，C87和U16异常会引起5V电压偏低。
