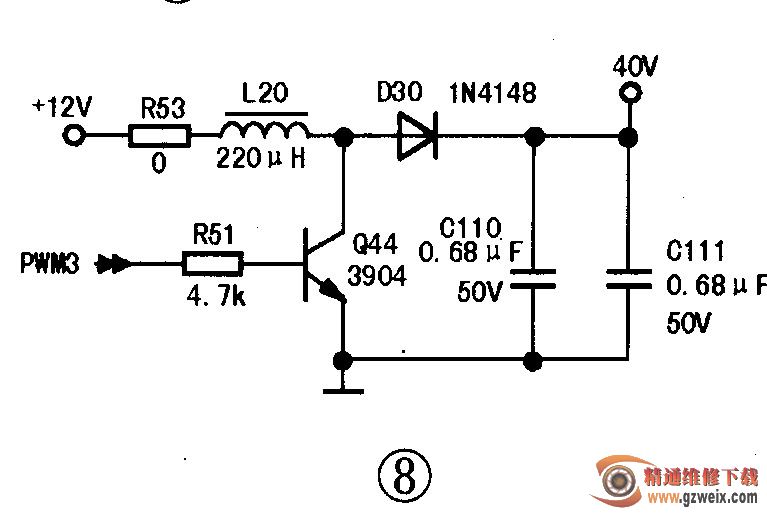

高频头所需的33V调谐电压形成电路如图8所示，电感L20、三极管Q44和二极管D30组成升压电路，Q44工作在开关状态，其蒸极的驱动脉冲来自主芯片U41。当Q44饱和导通时，12V电压经Q44给L20充电，将电能转换成磁能储存在L20中；当Q44截止时，L20产生左-右+的感应电动势，与＋12V电源串联将电压上升至约＋40V，经D30送往高频调谐端。

四、控制系统电路分析

    该机芯的CPU内置于U41中，其46、47脚外接晶振；207脚外接复位电路；104、105脚外接存储器及其他总线负载；U42,U15是CPU的外挂Flash，与U41的168、169、170、171、193脚相连。174,175脚是键控信号KEYO,KEY1输人端；175脚是感光头信号输人端；185脚是遥控信号输人端；199脚是存储器读／写控制端；200脚是静音控制端；204脚是背光开／关控制端，其信号经Q3反相后通过插座CON14送往背光板，控制背光电路工作；178脚是背光亮度控制端，输出的方波信号经Q4放大及RC滤波后，通过插座CON14送往背光板，控制背光的亮度；205脚是开／待机控制端，输出信号经Q34反相后通过插座CON36的①脚，送到电源板，控制开关电源工作；206脚是屏供电控制端，经Q1去控制屏供电IC(U3)的工作。下面对主要的控制电路分别进行介绍。

    1．开／待机控制电路

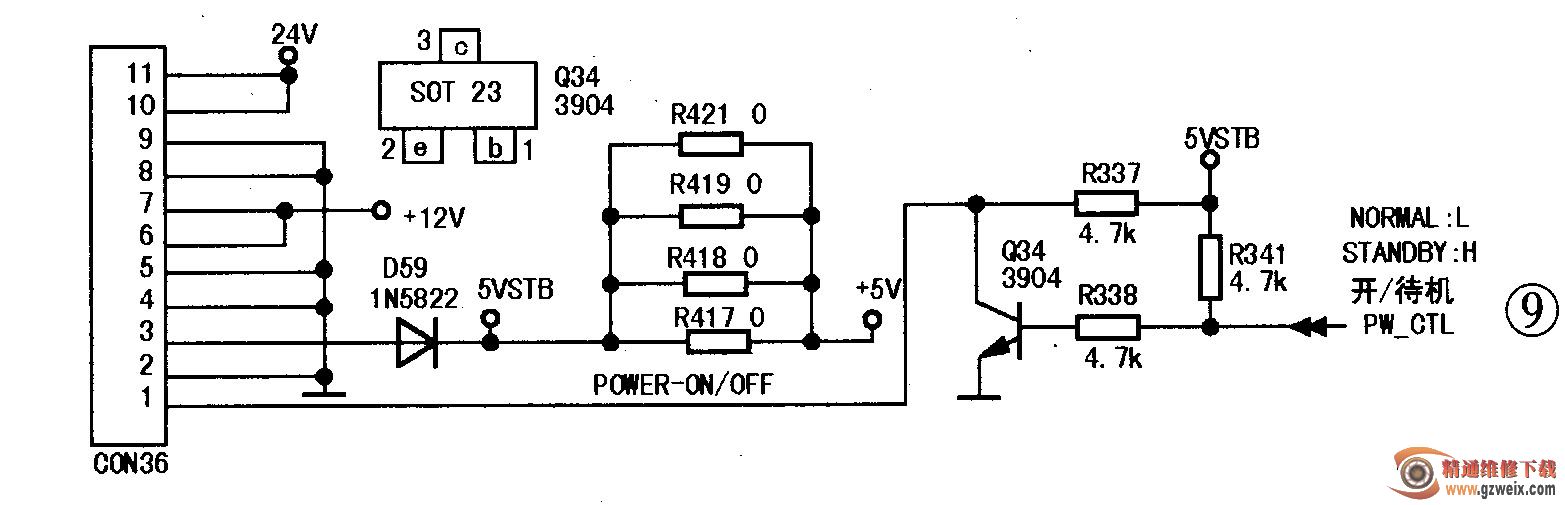

    当U41的205脚(PW-CTL )输出高电平3.3V时，Q34导通，如图9所示，其集电极输出低电平送到CON36的①脚，即到电源板的待机控制信号是低电平，电源板工作于待机状态，12V,24V电压无输出；当U41的205脚输出低电平（0V）时，Q34截止，集电极输出3.8V-4.8V高电平，即电源板的开机控制信号是高电平，电源板正常工作，输出12V,24V电压到主板。

    【提示】实修时，若要强制启动开关电源，可将CON36的①脚和③脚短接，此时如果电源板有正常的12V和24V电压输出，则表明电源板正常。

    2．屏供电控制

该机芯的屏供电控制电路如图10所示，当U41的206脚（ON-PANEL）输出高电平时，Q1导通，集电极输出低电平送到U3的④脚，U3导通，其漏极输出上屏电压VCC-PANEL，经上屏线送往逻辑板。

    在此电路中，U3实为一只P沟道场效应管，在此处等效于一开关，输出的电压值取决于S极的输人电压，具体值通过安装主板上的L2和L6来选择，当接人L2时，表明上屏电压是+12V；当接人L6时，表明上屏电压是＋5V。
