分析及维修TCL AT29266B彩电开关电源及保护电路(上)
来源:本站整理  作者:佚名  2013-01-17 08:37:44

TCL AT29266B彩电采用TMPA8809机芯,微处理器控制电路和小信号处理电路采用超级单片TMPA8809,场输出电路采用TDA8172A,伴音功放电路采用TDA7266和TDA8945S。

适用于TCLAT25S 135 ,AT29S168B、AT29281、AT29211、AT25288、AT25281、AT25230、AT25211、AT25207、AT25192、2911 SD、2918AE、AT34106S、AT3488S、AT25228、AT29228、AT25266B,AT29266B型等超级彩电。



在TCL AT29266B彩电中,开关电源初级电路采用控制芯片MC44608 (N801)和大功率场效应管组成的并联型开关电源,如图1所示。微处理器的副电源取自主电源,待机采用降低主电源输出电压的方式。



该机在开关电源的初级围绕控制芯片MC44608内部的保护功能,设有过流保护、过压保护、欠压保护、过热保护电路,当开关电源或负载电路发生故障时,开关电源停止工作,进人保护状态;在超级单片TMPA8809电路,设有束电流检测保护、行输出过压保护、行脉冲检测保护电路,保护检测到故障时,超级单片内部微处理器据此采取保护措施,进人待机保护状态。



一、电源电路工作原理

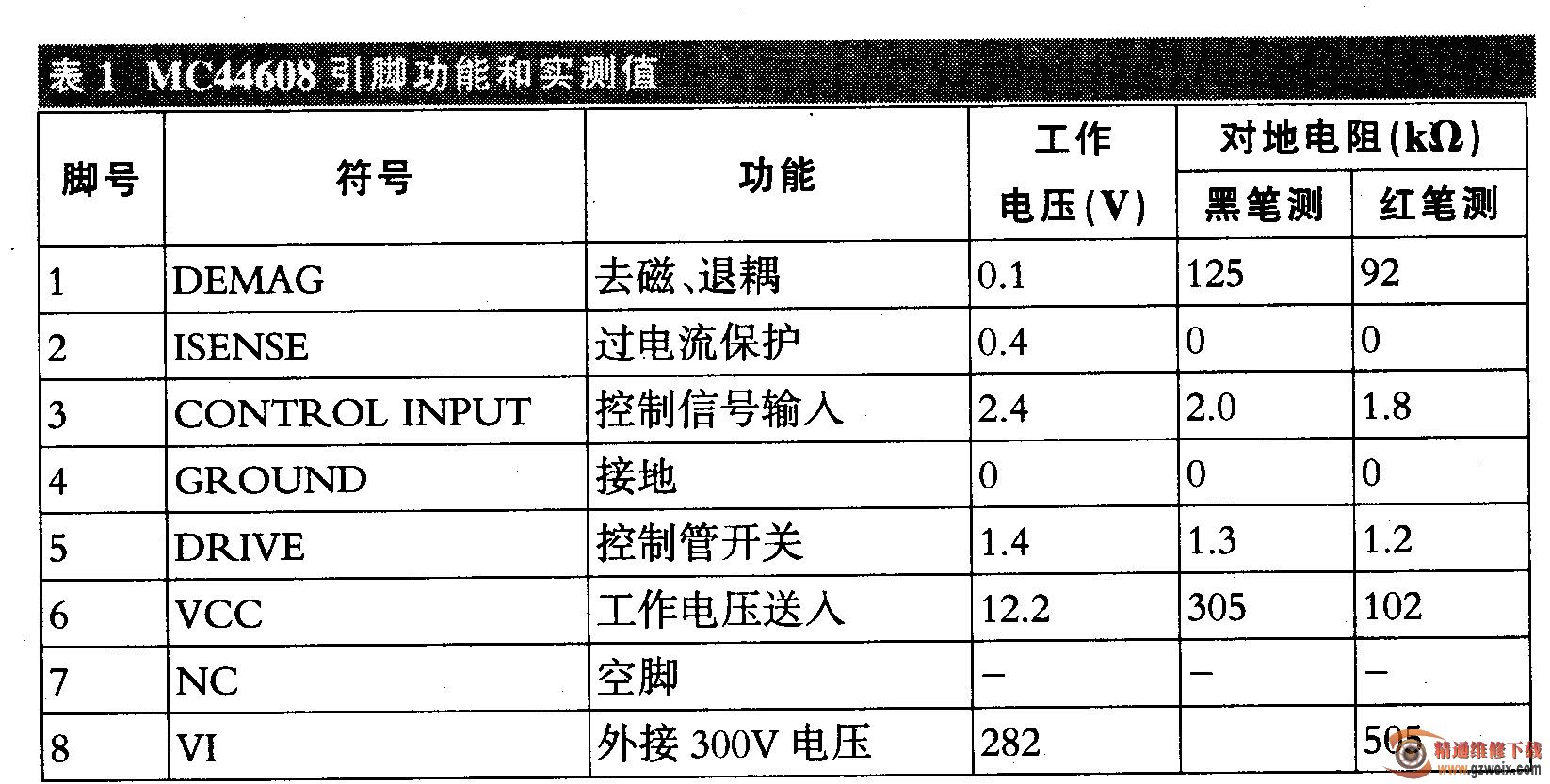

MC44608是摩托罗拉公司在本世纪初继MC44603后推出的一款新型开关电源稳压控制及驱动控制芯片,其引脚数也由MC44603的16脚减到8脚,这样由MC44608构成的开关电源元件进一步减少,性能、可靠性却得到进一步提高。MC44608有三种固定频率(45kHz,75kHz,100kHz)的产品,分别标注在后缀数字上,比如MC44608P45代表工作频率为45kHz。 MC44608内含基准源、误差放大器、缓冲放大器、振荡器、锁存器,具有过压、欠压、过流、过热等保护及去磁退祸功能。MC44608的引脚功能和实测值见表1,表中的数据是用MIO型万用表在TCL AT29266B彩电中测得的,供维修时参考。



[1] [2] [3] [4]  下一页
