1．海尔L32R1液晶彩电开关电源维修资料
    海尔L32R1液晶彩电采用的电源板，集成电路采用NCP1377B + NCP1014AP56G组合方案。
    该电源板由三部分组成：一是以集成电路NCP1014AP56G （U3）为核心组成的副开关电源，产生+5V, +15V和VCC电压，+5V电压为主妙制系统供电；+15V电压经开关机电路控制后，为主电源驱动电路供电；VCC电压为副电源U3供电。二是以集成电路NCP1377B （U1）为核心组成的主开关电源，产生＋24V电压，为背光灯逆变器板供电。三是以集成电路LM34167 （U2）为核心组成的＋12V电压形成电路，将＋24V电压降压为＋12V，为主板小信号处理电路供电。

    开关机电路由晶体管V11、光祸合器U9和晶体管V9, V4组成，采用控制主开关电源驱动电路U1的VCC供电的方式。接通市电电源后，市电经过抗干扰电路和整流滤波电路后，形成约＋310V。电压，分为两路为主、副开关电源供电：一路经D2, T3的川次侧加到副电源厚膜电路U3的5脚，内部开关管的漏极，同时经内部启动电路为振荡电路供电，副电源首先工作，内部开关管工作于开关状态，在开关变压器T3中产生感应电压，其中二次感应电压经整流滤波后产生＋5V电压，为控制系统提供电源；二次开机后，开关机控制电路V11, U9和V9, V4均导通，将副电源产生的＋15V电压变换为VCC电压，送到主电源驱动电路U1的6脚，主电源启动工作，为背光灯逆变器板提供＋24V电压，+ 24V电压再经以U2为核心的电路降为＋12V，为小信号处理电路供电，进入开机状态。

    该开关电源一是在一次电路设有以U8, V4为核心组成的市电电压过低保护电路，当市电电压过低时，U8, V4截止，切断主电源驱动电路的VCC供电，主电源停止工作；二是在主电源二次侧设有以模拟晶闸管V1, V5为核心组成的＋12V过电压保护电路，发生＋12V过电压时，模拟晶闸管导通，将开关机光祸合器U9的1脚电压拉低，U9和V9截止，切断主电源驱动电路的VCC供电，主电源停止工作。
      该电源板的集成电路引脚功能和维修数据如表8～表10所示。

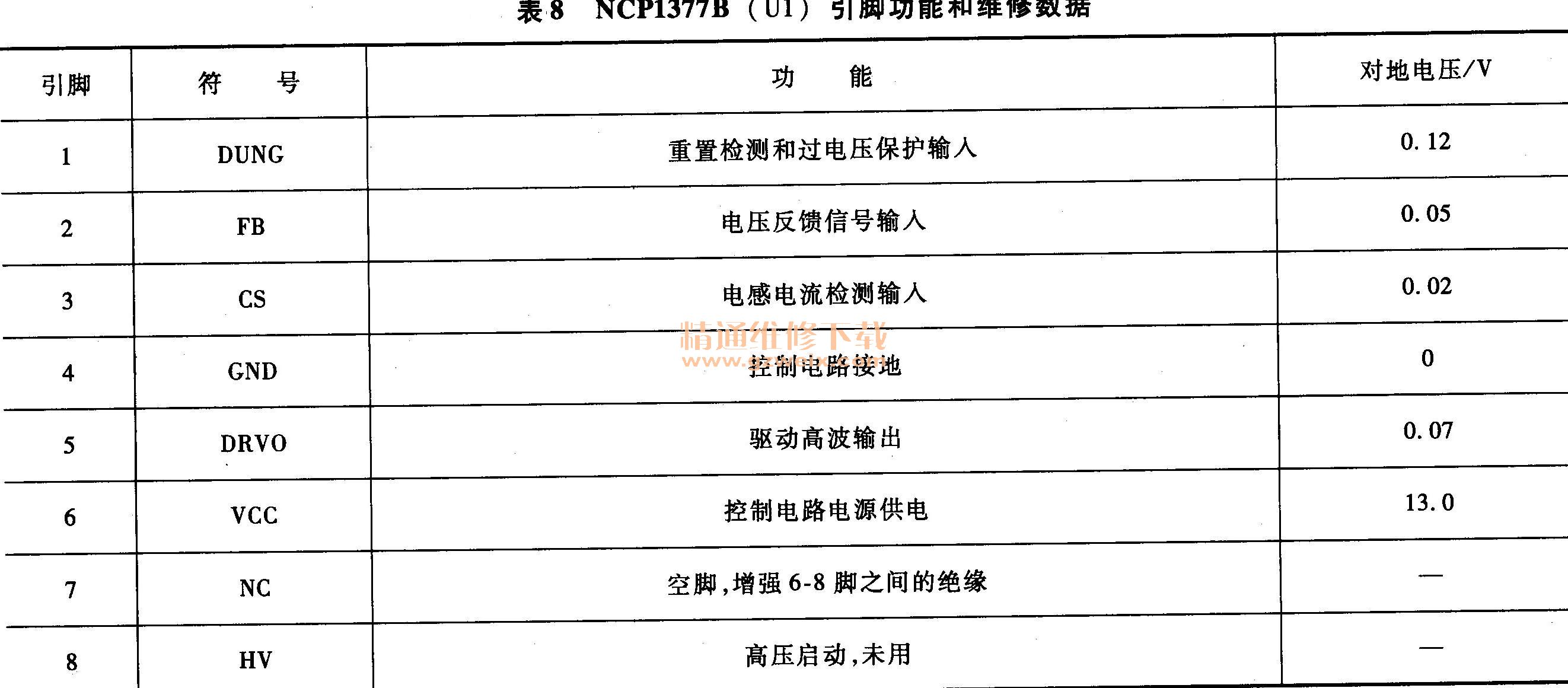

表8  NCP1377B （U1）引脚功能和维修数据

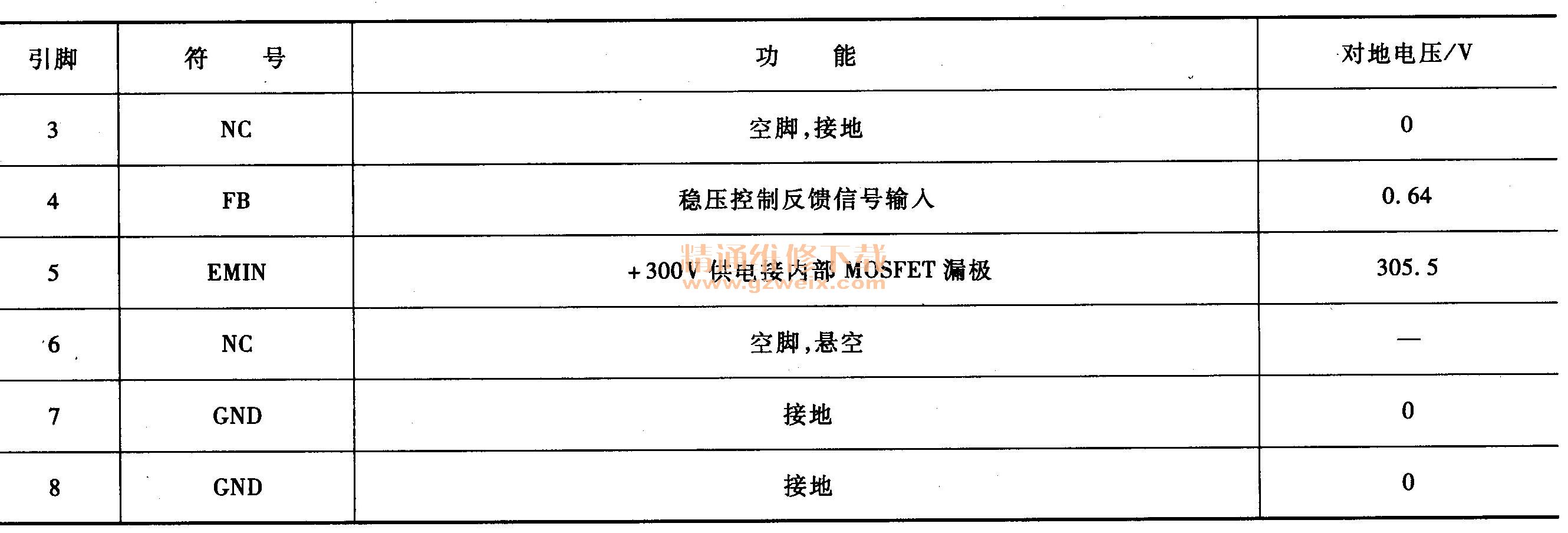

表9  NCP1014AP65G （U3）引脚功能和维修数据

表10  LM34167 (U2）引脚功能和维修数据
