海尔L32R1型液晶彩电不开机故障检修
来源:家电维修  作者:佚名  2018-07-12 08:02:14



    一台海尔L32R1型液晶彩电,上电后指示灯亮,按压“开/待机”键,主电源无电压输出。

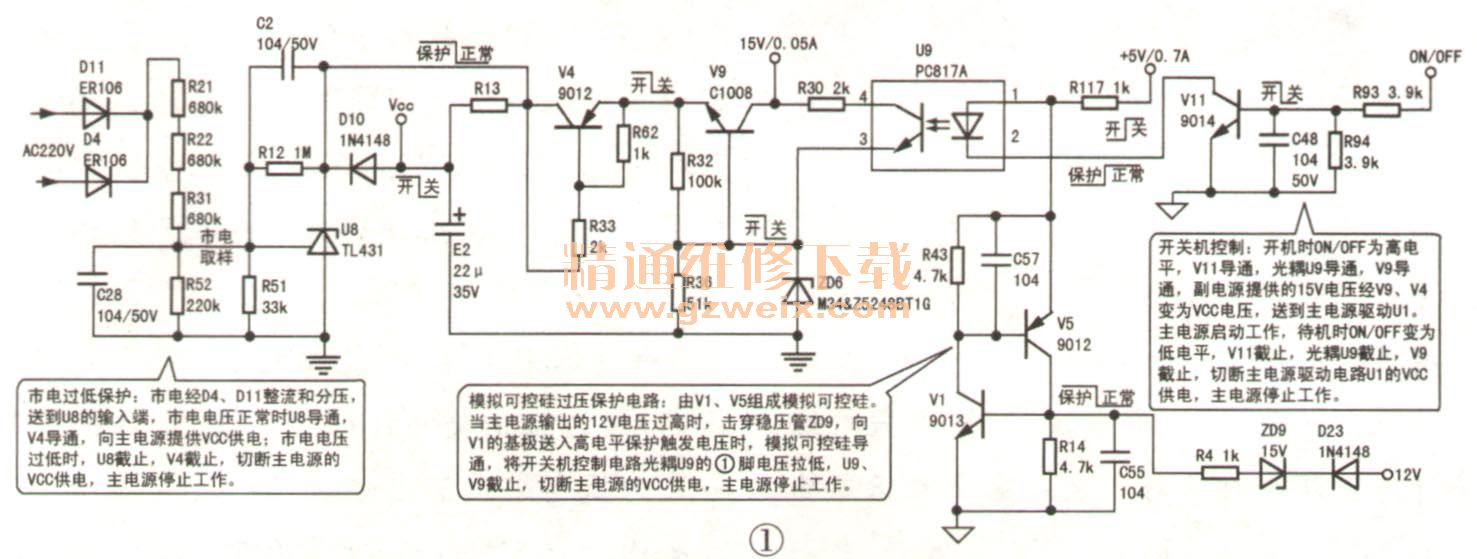

    指示灯亮,说明副电源已启动工作。上电测量主电源300V供电正常,但主电源控制芯片U1(NCP1377B)⑥脚(VCC)电压为0V。检查开/关机控制电路,如图1所示。

    测A主板送到电源板的开/关机信号电压为高电平,但光祸U9截止。U9①脚接有以模拟可控硅V1、V5为核心的+12V过压保护电路,当+12V过压时,模拟可控硅导通,将开关机光祸U9①脚电压拉低,U9和V9截止,切断主电源驱动电路的VCC供电,主电源停止工作。测量模拟可控硅V1的b极电压,开机的瞬间为高电平0.7V,判断过压保护电路启动。采取解除保护的方法维修,拔掉电源板输出连接线,将开/关机控制端PS-ON接+5V输出端,提供开机高电平,将V1的b极对地短路解除保护。通电测量,电源板输出+12V正常,判断过压保护电路故障引起误保护。检测过压保护电路,发现V1漏电,更换V1后故障排除。
