海尔LE43R31型液晶电视背光一闪就灭故障检修
来源:家电维修  作者:佚名  2018-07-12 08:00:59



    一台海尔LE43R31型液晶电视,二次开机后背光一闪就灭,伴音正常,从屏侧面观察隐约有图像。

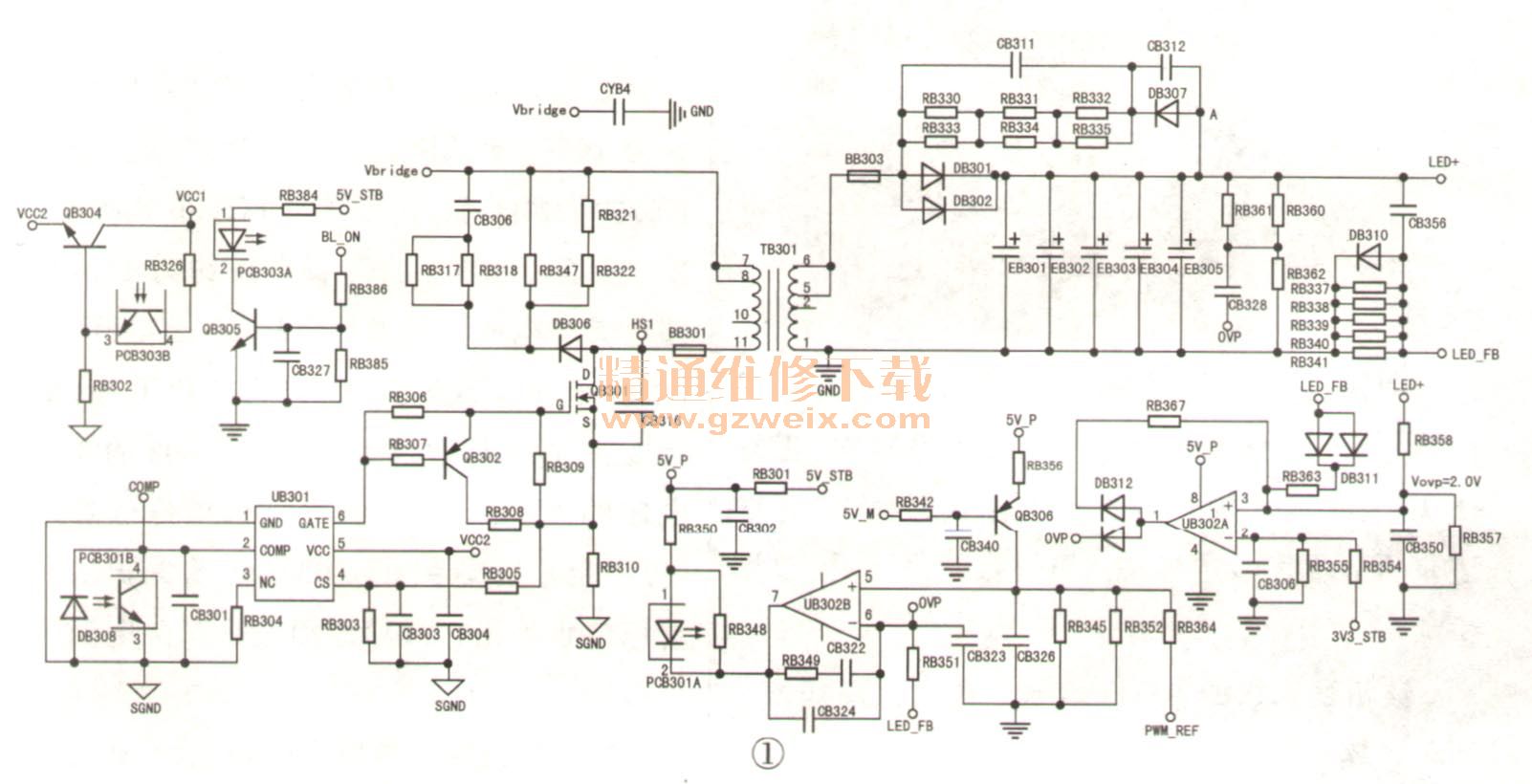

    本机使用三合一的主板.(板号:TP.MS638. PB731),以UB301为核心组成的开关电源输出100V~130V电压LED +,供给背光电路,如图1所示。

    屏内有4条串联LED的灯条,每条由10颗3V的灯珠串联而成。灯串正极接LED+端,负极通过RB337~RB341(本机实际只安装了3Ω、3Ω和2.7Ω三只贴片电阻)到地形成回路。RB337~RB341两端的压降送到背光调光电路U302(LM358)的⑥脚(反相输入端),控制电路送来的调光信号PWF- REF通过电阻R13364、RB352、R13345分压后加到UB302的⑤脚(同相输入端),U302对这两个电压进行比较,然后从⑦脚输出电压控制流过光祸PCB301A①、②脚内部二极管的电流大小。因PCB301B的④脚接UB301的②脚,在PCB301与UB301的控制下,调整UB301⑥脚输出PWM矩形波信号的宽度,达到调整LED+电压,实现恒流控制的目的。
    UB302芯片内部另外一组运放及外围元件组成LED+过压保护电路,3.3V电压通过电阻RB354、RB355分压得到约2V电压,加到UB302②脚(反相输入端);LED+电压通过取样电阻RB358、RB357分压后加到UB302的③脚(同相输入端),如果③脚电压高于②脚电压,则UB302的①脚输出高电平,电路进入过压保护状态。
    上电,测得开机瞬间LED+电压约为9。多伏特,随即降为0V,背光熄灭。按照RB358(270kfl)、RB357(2. 9kΩ,在路测)的阻值计算,UB302的③脚电压约为1.06V,超过②脚电压。拔掉灯串插座,上电开机,LED+电压快速升到145V后开始下降,最后变为0V。按照145V计算,UB302的③脚电压约为1. 54V,仍低于②脚电压。看来LED+电压在达到让UB302过压保护之前就已停止输出,故障原因应是开关电源有问题。
