夏普32AK7型液晶彩电副电源次级电路原理与检修
来源:家电维修  作者:佚名  2019-02-27 09:18:16

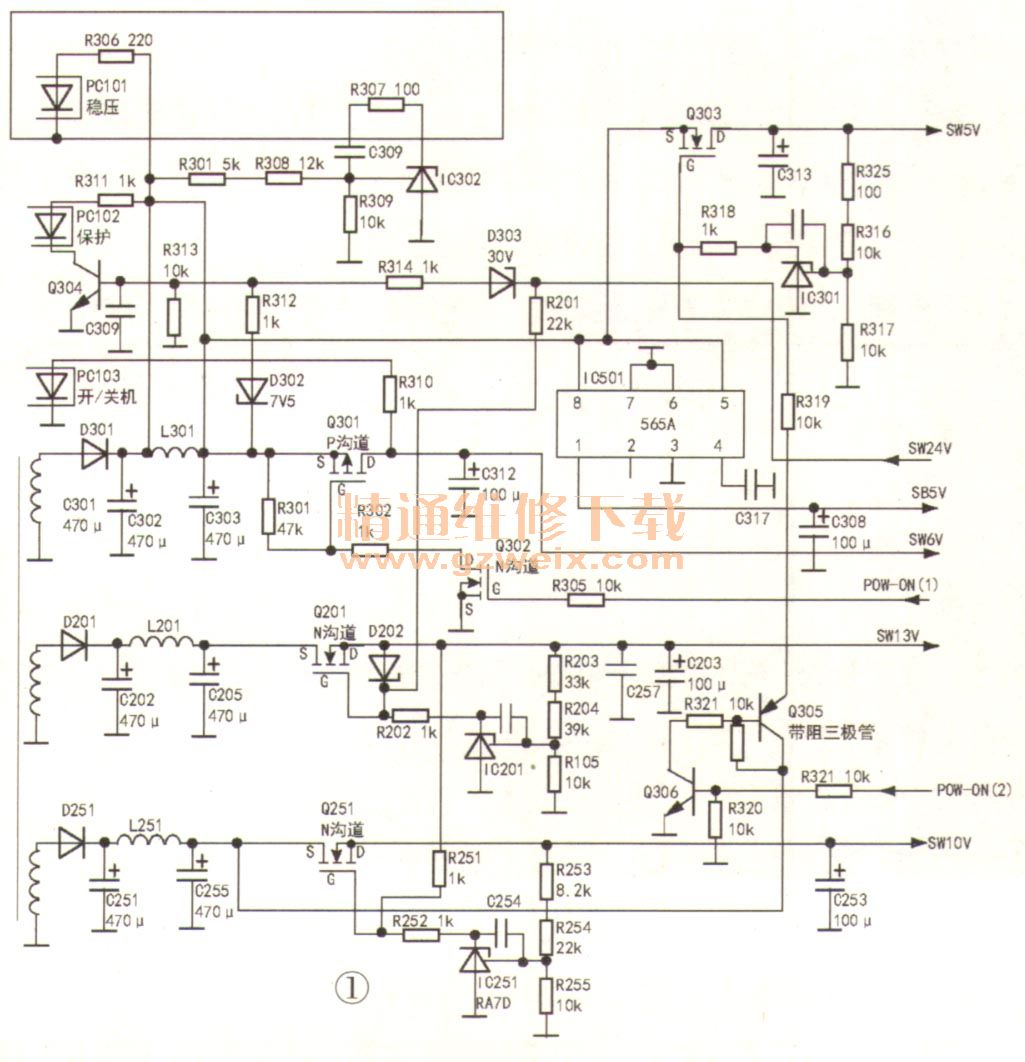

    该机副电源次级电路如图1所示,其初级电路见本刊2016年第7期41页(夏普32AK7、32BK7型机电源电路相同)。

    开关变压器次级有3个绕组,整流二极管D301、D201和D251在待机时分别输出6V、 17V、15V电压。本电源稳压电路只对6V输出电压取样,二次开机后,D201、 D251的输出电压分别降到15V和12V。
    D301输出的6V电压经R301、 R308和R309分压后,接IC302的R极。IC302是一块贴片5脚芯片,丝印型号是FA7D(IC201、 IC251以及IC301均为FA7D )。从引脚接法以及功能来看,应该等同于常用的三端稳压芯片TL431,如图2所示。C309和R307是防止IC302发生振荡而设置的阻尼电路。当IC302的R极电压达到2.5V时导通,流过光祸PC101发光管的电流增加,电源初级振荡频率降低,以稳定输出电压。
    6V电压分三路:一路送IC501的③脚和⑧脚。IC501是一块贴片8脚芯片,是一块低压差5V稳压块。由于输入、输出电压差只有1V,故用普通的7805是不能正常工作的。IC501的①脚输出SB5V电压,这个电压上电就有。
    另一路接Q301的S极。Q301是P沟道管,G极接Q302。当主板发出POW-ON(l)信号为高电平时,Q302导通,Q301因G极为低电平导通,输出SW6V(SW指经过开关控制的输出电压)。
