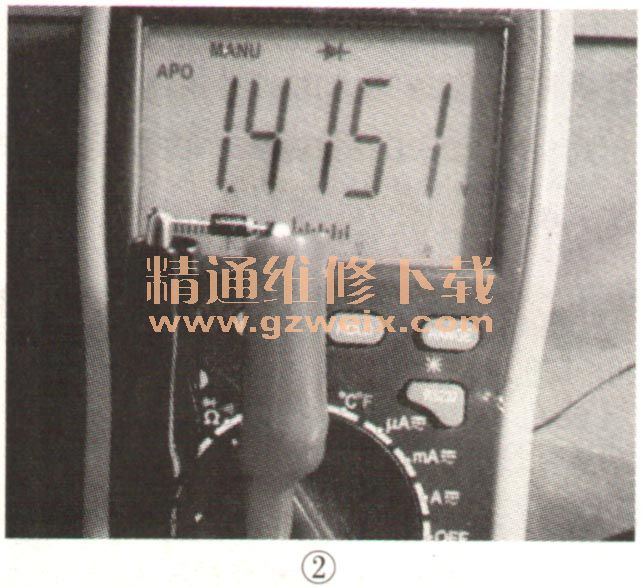

二次开机后，控制电路输出的BL_ON信号为高电平，QB305导通，在光藕PCB303的作用下，QB304导通，输出VCC2供给UB301的⑤脚，UB301内部电路工作，⑥脚输出矩形脉冲，QB301进入开关状态，变压器T301次级电路输出LED＋电压。根据上面的检测结果分析认为：UB301基本正常，LED ＋电压的过流保护也基本可以排除，能导致MOs管过流的元件也就剩下TB301的初级绕组和外接的尖峰消除电路。断电，用220V灯泡对300V电容放电，在路测试二极管DB306正向压降为0. 494V，反向压降为1.571V，明显异常。取下DB306检测，明显漏电（见图2）。换上一只新的快恢复二极管FR207后接上灯条试机，二次开机背光持续点亮，未再出现背光一闪就灭现象，故障排除。

    为了验证之前的分析，不接灯条二次开机，测得LED＋电压瞬间升到190V，随后下降，并且UB302的③脚电压为2.18V，高于②脚电压（2V），①脚电压为 3.477V。显然，此时过压保护电路（OVP）已动作。同时，UB302脚反相输入端电压为2.941V，比⑤脚亮度基准电压（0.352V高得多，⑦脚输出低电平，在光祸PCB301的作用下，UB301进入保护状态，关断⑥脚输出的PWM脉冲，电源停止工作。
    提示：1．本机设计的背光亮度调整以及恒流控制，是通过运算放大器UB302来完成的二次开机后，如果UB302⑦脚电压为0.8V，说明灯条开路导致LED＋电压过高，OVP保护启动；如果⑦脚电压为5V，说明开关电源初级异常，导致LED＋电压带不起负载，同时也说明OVP未动作。2．在后来的检修中发现，该型彩电的二极管DB306故障率较高，故障现象多为背光不亮或背光一亮即灭。
